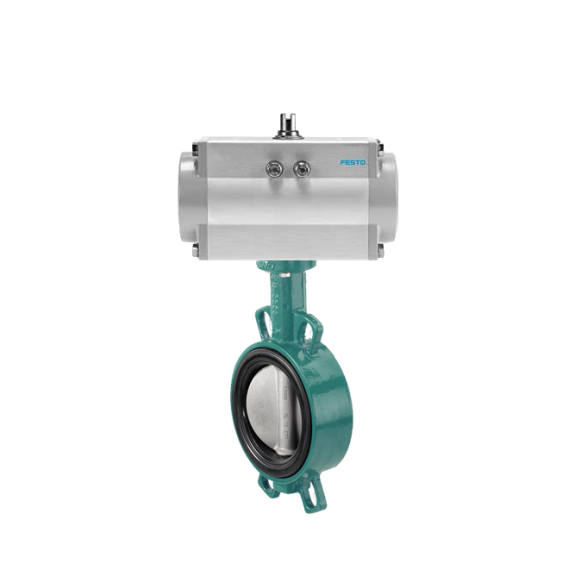

Vanne papillon WAFER - GGG40/EPDM/CF8M - DN65 - GN6/10/16 ANSI150 - PN16 - Cde pneu. simple effet NF
495,68 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
4 articles en stock
Frais de livraison min. :Offert
Livraison standard entre le 23/11 et le 25/11
Vendu et expédié par
Marque : ASCO
Titre : Vanne papillon WAFER - GGG40/EPDM/CF8M - DN65 - GN6/10/16 ANSI150 - PN16 - Cde pneu. simple effet NF
Description : La vanne papillon à commande pneumatique GEMU est un équipement de qualité supérieure conçu pour répondre aux besoins industriels les plus exigeants.
- Diamètre nominal (DN) : 65
- Type : WAFER à oreilles de centrage
- Raccordement : à placer entre brides PN10/16 et ASME B16.5 classe 150
- Pression de service maximale : 16 bar
- Corps : en fonte EN-GJS-400-15 (GGG40) revêtu époxy 250 µm (RAL 5021)
- Papillon : en acier inox CF8M, 1.4408
- Axe : en acier inox AISI 420, 1.4021
- Manchette : remplaçable en EPDM
- Plage de température du fluide : de -10°C à +120°C
- Plage de température ambiante : de -10°C à +70°C
- Encombrement : suivant ISO 5752/20, EN 558-1/20, API 609 catégorie A
- Test d'étanchéité : suivant EN 12266-1/P12 taux de fuite A
- Fonctionnement : Muni d'un actionneur simple effet Festo Série DFPD
- Fonction : Normalement fermée
- Commande : pneumatique
- Pression de pilotage : minimum 6 bar
Marque : ASCO
Catégorie : vanne
Cette vanne papillon allie robustesse, performance et fiabilité pour assurer un contrôle optimal des fluides dans vos installations industrielles. Sa conception soignée et ses matériaux de haute qualité en font un choix idéal pour les applications nécessitant une étanchéité parfaite et une longue durée de vie.
Caractéristiques
- Nom/numéro du modèle
- BUWP.009.065
- Référence DirectIndustry
- 0007818778
Description
Titre : Vanne papillon WAFER - GGG40/EPDM/CF8M - DN65 - GN6/10/16 ANSI150 - PN16 - Cde pneu. simple effet NF
Description : La vanne papillon à commande pneumatique GEMU est un équipement de qualité supérieure conçu pour répondre aux besoins industriels les plus exigeants.
- Diamètre nominal (DN) : 65
- Type : WAFER à oreilles de centrage
- Raccordement : à placer entre brides PN10/16 et ASME B16.5 classe 150
- Pression de service maximale : 16 bar
- Corps : en fonte EN-GJS-400-15 (GGG40) revêtu époxy 250 µm (RAL 5021)
- Papillon : en acier inox CF8M, 1.4408
- Axe : en acier inox AISI 420, 1.4021
- Manchette : remplaçable en EPDM
- Plage de température du fluide : de -10°C à +120°C
- Plage de température ambiante : de -10°C à +70°C
- Encombrement : suivant ISO 5752/20, EN 558-1/20, API 609 catégorie A
- Test d'étanchéité : suivant EN 12266-1/P12 taux de fuite A
- Fonctionnement : Muni d'un actionneur simple effet Festo Série DFPD
- Fonction : Normalement fermée
- Commande : pneumatique
- Pression de pilotage : minimum 6 bar
Marque : ASCO
Catégorie : vanne
Cette vanne papillon allie robustesse, performance et fiabilité pour assurer un contrôle optimal des fluides dans vos installations industrielles. Sa conception soignée et ses matériaux de haute qualité en font un choix idéal pour les applications nécessitant une étanchéité parfaite et une longue durée de vie.
