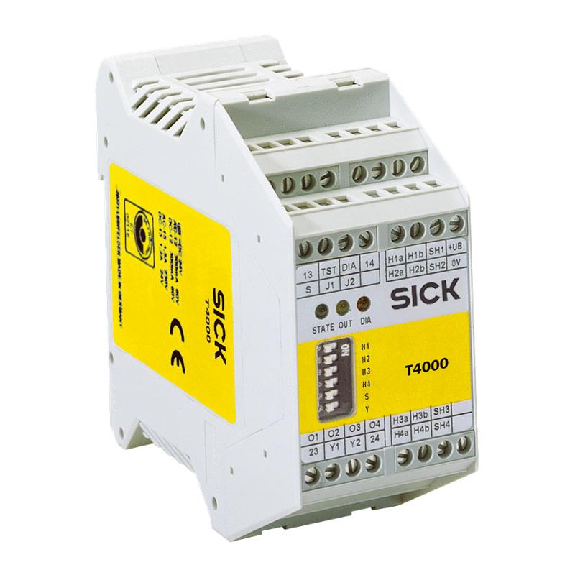

Unité de traitement

Tête de lecture pour ESM• Modèle: A• Distance de déconnexion assurée Sar: max.20 mm• Distance de détection assurée Sao (avec désaxage m=0): min.9 mm• Nombre de contacts à fermeture: 2 contacts F avec fusible, 100 mA chacun, et 1 contact F avec LED• Nombre d’indicateurs LED: 1 LED d'indication de l'état du contact• Mode de fonctionnement: Magnétique, contact Reed• Raccordement: Câble avec embouts 0,25 mm², 10 m , PVC• Matériau du boîtier: PPS renforcé avec des fibres de verre• Indice de protection: IP67• Température ambiante: -20 .. . 60 °C• Utilisation: En combinaison avec Analyseur ESM-BA201, ESM-BA301, ESM-BA302, ESM-BA303, ESM-BA201P, ESM-BA301P et Actionneur CMS-M-AI

L'interrupteur-sectionneur TESYS VARIO VCF de la marque Schneider Electric est un appareil qui permet de couper un circuit électrique . Ce dispositif est essentiel pour les travaux d'électricité . De plus il résiste aux poussières et à l'humidité grâce à l'indice de protection IP65. Caractéristiques techniques : Type de produit ou équipement : interrupteur-sectionneur d'arrêt d'urgence intégréDescription des pôles : 3PType de commande : poignée rotativeCouleur de poignée : rougeCouleur du plastron de la commande : jauneMarquage : 0 - 1Tension assignée de tenue aux chocs : 8 kVClasse de service intermittent : 30Pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V à la crêteCourant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 50 A aM / 10 kA à 400 V - fusible associé 50 A gGEndurance mécanique : 100000 cyclesDurée de vie électrique : 100000 cycles AC - 21 / 30000 cycles DC - 1 à 5Caractéristique d'environnement : standardCouple de serrage : 21 N.m - sur borniers à vis-étrierTenue au feu : 960 °CTraitement de protection : TCRobustesse mécanique : vibrations 10 à 150 Hz (1 gn) / choc 11 ms (30 Gn)Température de l'air ambiant en fonctionnement : - 20 à 50 °CCadenas de poignée rotative : 1 à 3 cadenas 4 à 8 mmDimension de la plaque avant de la poignée : 60 x 60 mmPoids du produit : 500 g

L'interrupteur différentiel ACTI9 de Schneider Electric se charge de la protection des personnes contre les risques de chocs électriques par contact direct . Il est conçu pour les applications tertiaires et permet également de sécuriser les appareils électriques contre les dysfonctionnements ou les endommagements qui peuvent être causés par les défauts d'isolement. Caractéristiques techniques :Position du pôle neutre : gaucheType : type ACTechnologie différentiel : indépendant de la tensionPouvoir assigné de coupure et fermeture : lm 1500 ACourant nominal de court-circuit conditionnel : 10 kATension d'isolement [Ui] : 500 V CA 50 / 60 HzTension assignée de tenue aux chocs [Uimp] : 6 kVType de commande : par manetonMode d'installation : encliquetableSupport de montage : rail DINPas de 9 mm : 8Couleur : blancEndurance mécanique : 20000 cyclesDurée de vie électrique : 15000 cyclesCouple de serrage : 35 N.m haut ou basDimension (H x l x P) : 91 × 72 × 735 mmPoids : 370 g
