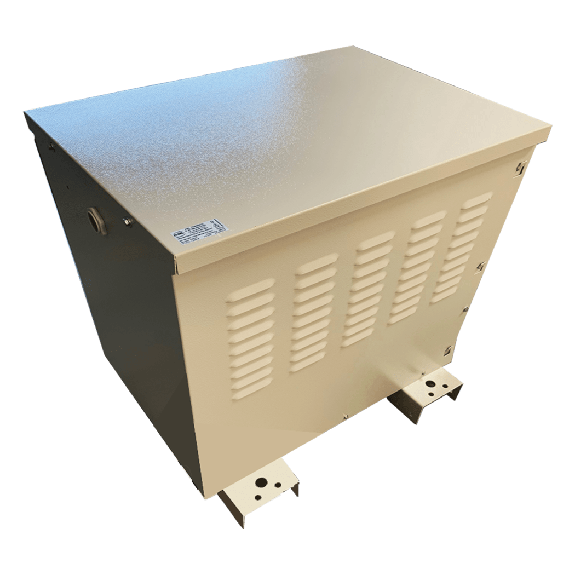

Transformateur triphasé - 230V -> 400V +N - 4000vA

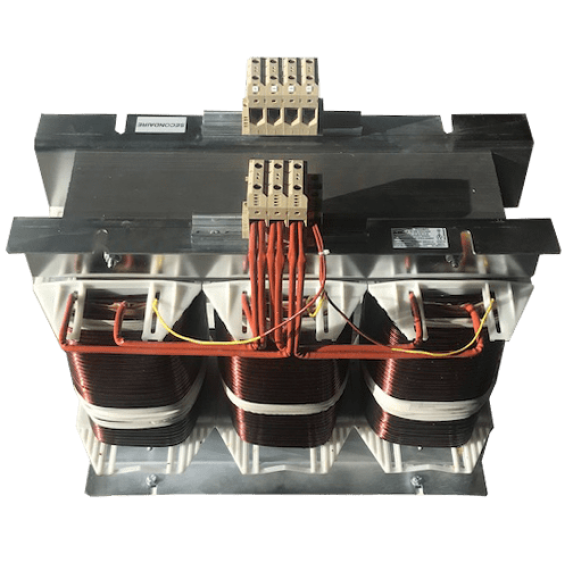

Autotransformateur triphasé 400VAC <-> 230VAC +N - 20 kVA L’autotransformateur triphasé sert à élever ou à abaisser une tension, mais il n’est pas isolé du secteur. L’avantage principal de l’autotransformateur triphasé résulte dans son poids et ses encombrements, bien inférieurs à un transformateur standard. Ceci est possible car il n’a qu’un seul enroulement et les intensités se soustraient dans la partie commune aux deux tensions. Ce sont des transfo de type sec Les autotransformateurs sont réversibles. C’est à dire que vous pouvez inverser son branchement. Par exemple, un autotransfo 400V -> 230V est aussi un autotransfo 230V -> 400V. Ils sont utilisés dans des domaines divers et variés, comme le secteur ferroviaire ou encore l’adaptation de machines outils dans l’industrie. Les autotransformateurs correspondent aux normes IEC61558-2-13 et IEC60076-11. Dimensions ( L x l x H en mm ) : 460 x 300 x 470 Poids (kg) : 75

Finition :                           IP00 Tension primaire :            230VAC Tension secondaire :        24VAC Puissance :                      63vA à 20kvA (Puissances inf . ou sup . nous consulter) Sortie(s) :                          Sur bornes (Voir photos) Protection Thermique :    Oui Fixations : Barrettes équerres Borne de terre : Oui Le transformateur 230v 24v monophasé standard offre des sorties sur bornes à vis . Vous pouvez vous rapprocher de notre bureau pour tout conseil d’installation ou tout détail technique . Ses équipements vous permettront de le fixer au moyen de 4 vis sur les pattes de fixations. Répond à toutes les normes en vigueur. Dimensions : 63vA : 8.4 × 7 × 7.5 cm 100vA : 9.6 × 8.3 × 8.5 cm 160vA : 9.6 × 9.3 × 8.5 cm 200vA : 10.8 × 9.7 × 9.5 cm 250vA : 10.8 × 10.4 × 9.5 cm 300vA : 12.6 × 10.3 × 11.5 cm 400vA : 12.6 × 12.3 × 11.5 cm 500vA : 12.6 × 12.3 × 11.5 cm 630vA : 15 × 11.9 × 13.5 cm 750vA : 15 × 12.9 × 13.5 cm 1000vA : 18 × 15 × 16 cm 1600vA : 18 × 15 × 16 cm 2000vA : 18 × 17 × 16 cm 2500vA : 24 × 16.2 × 21 cm 3000vA : 24 × 17.2 × 21 cm 4000vA : 24 × 17.2 × 21 cm 5000vA : 24 × 18.2 × 21 cm 6300vA : 24 × 19.2 × 21 cm 7500vA : 24 × 20.2 × 21 cm 10000vA : 32 × 30 × 45 cm 15000vA : 32 × 30 × 45 cm 20000vA : 32 × 30 × 45 cm

Transformateur d'isolement triphasé 400V -> 400V +N - 16 000vA ⚡ Tensions d’entrées : 3x 400VAC ⚡ Tensions de sorties : 3x 400VAC +N ⚡ Puissances : 1000vA à 20 000vA ⚡ Câblage primaire : Triangle △ ⚡ Câblage secondaire : Étoile ★ + N ⚡ Câblages dispo : DYN11 ; YND ; ZZYN(surcoût) Caractéristiques du transformateur d’isolement triphasé Différentes applications d’un transformateur d’isolement triphasé : Le transformateur triphasé d’isolement sert à isoler électriquement un ou plusieurs circuits pour des raisons de sécurité. Leurs utilisations varient : on les retrouve dans l’isolation électrique du secteur médical (blocs opératoires…) ou les alimentations de machines industrielles. Ils sont parfois utilisés afin de changer de régime de neutre (cas d’utilisation de matériel informatique sensible par exemple). Les performances du transformateur triphasé s’étendent sur une gamme large et variée : des appareils électriques pour les industries et bâtiments haut-voltage, installations électriques domestiques et industrielles, aux installations de chauffage et de climatisation, etc. Le transformateur triphasé est le produit le plus utilisé pour la production d’énergie électrique, car dans la plupart des installations de production d’énergie électrique, les trois phases de l’alimentation sont nécessaires. Avec le développement de la technologie et les avancées en matière d’efficacité énergétique dans les bâtiments, les systèmes électriques domestiques et industriels se développent, et les transformateurs d’isolement triphasés deviennent un produit de première nécessité. Le transformateur d’isolement triphasé est utilisé pour la production et/ou la distribution de l’énergie. • Tensions d’entrées : 400 V • Tensions de sorties : 400 V +N • Poids : 104 kg • Dimensions : 52 × 32 × 52 cm

Finition :                           IP00 Tension primaire :            110VAC Tension secondaire :        230VAC Puissance :                      63vA à 20kvA (Puissances inf . ou sup . nous consulter) Sortie(s) :                          Sur bornes (Voir photos) Protection Thermique :    Oui Fixations : Barrettes équerres Borne de terre : Oui Le transformateur 110v 230v monophasé standard offre des sorties sur bornes à vis . Vous pouvez vous rapprocher de notre bureau pour tout conseil d’installation ou tout détail technique . Ses équipements vous permettront de le fixer au moyen de 4 vis sur les pattes de fixations. Répond à toutes les normes en vigueur. Dimensions : 63vA : 8.4 × 7 × 7.5 cm 100vA : 9.6 × 8.3 × 8.5 cm 160vA : 9.6 × 9.3 × 8.5 cm 200vA : 10.8 × 9.7 × 9.5 cm 250vA : 10.8 × 10.4 × 9.5 cm 300vA : 12.6 × 10.3 × 11.5 cm 400vA : 12.6 × 12.3 × 11.5 cm 500vA : 12.6 × 12.3 × 11.5 cm 630vA : 15 × 11.9 × 13.5 cm 750vA : 15 × 12.9 × 13.5 cm 1000vA : 18 × 15 × 16 cm 1600vA : 18 × 15 × 16 cm 2000vA : 18 × 17 × 16 cm 2500vA : 24 × 16.2 × 21 cm 3000vA : 24 × 17.2 × 21 cm 4000vA : 24 × 17.2 × 21 cm 5000vA : 24 × 18.2 × 21 cm 6300vA : 24 × 19.2 × 21 cm 7500vA : 24 × 20.2 × 21 cm 10000vA : 32 × 30 × 45 cm 15000vA : 32 × 30 × 45 cm 20000vA : 32 × 30 × 45 cm

Finition :                           IP00 Tension primaire :            230VAC Tension secondaire :        24VAC Puissance :                      63vA à 20kvA (Puissances inf . ou sup . nous consulter) Sortie(s) :                          Sur bornes (Voir photos) Protection Thermique :    Oui Fixations : Barrettes équerres Borne de terre : Oui Le transformateur 230v 24v monophasé standard offre des sorties sur bornes à vis . Vous pouvez vous rapprocher de notre bureau pour tout conseil d’installation ou tout détail technique . Ses équipements vous permettront de le fixer au moyen de 4 vis sur les pattes de fixations. Répond à toutes les normes en vigueur. Dimensions : 63vA : 8.4 × 7 × 7.5 cm 100vA : 9.6 × 8.3 × 8.5 cm 160vA : 9.6 × 9.3 × 8.5 cm 200vA : 10.8 × 9.7 × 9.5 cm 250vA : 10.8 × 10.4 × 9.5 cm 300vA : 12.6 × 10.3 × 11.5 cm 400vA : 12.6 × 12.3 × 11.5 cm 500vA : 12.6 × 12.3 × 11.5 cm 630vA : 15 × 11.9 × 13.5 cm 750vA : 15 × 12.9 × 13.5 cm 1000vA : 18 × 15 × 16 cm 1600vA : 18 × 15 × 16 cm 2000vA : 18 × 17 × 16 cm 2500vA : 24 × 16.2 × 21 cm 3000vA : 24 × 17.2 × 21 cm 4000vA : 24 × 17.2 × 21 cm 5000vA : 24 × 18.2 × 21 cm 6300vA : 24 × 19.2 × 21 cm 7500vA : 24 × 20.2 × 21 cm 10000vA : 32 × 30 × 45 cm 15000vA : 32 × 30 × 45 cm 20000vA : 32 × 30 × 45 cm

Finition :                           IP00 Tension primaire :            230VAC Tension secondaire :        24VAC Puissance :                      63vA à 20kvA (Puissances inf . ou sup . nous consulter) Sortie(s) :                          Sur bornes (Voir photos) Protection Thermique :    Oui Fixations : Barrettes équerres Borne de terre : Oui Le transformateur 230v 24v monophasé standard offre des sorties sur bornes à vis . Vous pouvez vous rapprocher de notre bureau pour tout conseil d’installation ou tout détail technique . Ses équipements vous permettront de le fixer au moyen de 4 vis sur les pattes de fixations. Répond à toutes les normes en vigueur. Dimensions : 63vA : 8.4 × 7 × 7.5 cm 100vA : 9.6 × 8.3 × 8.5 cm 160vA : 9.6 × 9.3 × 8.5 cm 200vA : 10.8 × 9.7 × 9.5 cm 250vA : 10.8 × 10.4 × 9.5 cm 300vA : 12.6 × 10.3 × 11.5 cm 400vA : 12.6 × 12.3 × 11.5 cm 500vA : 12.6 × 12.3 × 11.5 cm 630vA : 15 × 11.9 × 13.5 cm 750vA : 15 × 12.9 × 13.5 cm 1000vA : 18 × 15 × 16 cm 1600vA : 18 × 15 × 16 cm 2000vA : 18 × 17 × 16 cm 2500vA : 24 × 16.2 × 21 cm 3000vA : 24 × 17.2 × 21 cm 4000vA : 24 × 17.2 × 21 cm 5000vA : 24 × 18.2 × 21 cm 6300vA : 24 × 19.2 × 21 cm 7500vA : 24 × 20.2 × 21 cm 10000vA : 32 × 30 × 45 cm 15000vA : 32 × 30 × 45 cm 20000vA : 32 × 30 × 45 cm
