Transformateur monophasé 400V - 230V - 500vA

Transformateur d'isolement triphasé 400V -> 400V +N - 12 000vA ⚡ Tensions d’entrées : 3x 400VAC ⚡ Tensions de sorties : 3x 400VAC +N ⚡ Puissances : 1000vA à 20 000vA ⚡ Câblage primaire : Triangle △ ⚡ Câblage secondaire : Étoile ★ + N ⚡ Câblages dispo : DYN11 ; YND ; ZZYN(surcoût) Caractéristiques du transformateur d’isolement triphasé Différentes applications d’un transformateur d’isolement triphasé : Le transformateur triphasé d’isolement sert à isoler électriquement un ou plusieurs circuits pour des raisons de sécurité. Leurs utilisations varient : on les retrouve dans l’isolation électrique du secteur médical (blocs opératoires…) ou les alimentations de machines industrielles. Ils sont parfois utilisés afin de changer de régime de neutre (cas d’utilisation de matériel informatique sensible par exemple). Les performances du transformateur triphasé s’étendent sur une gamme large et variée : des appareils électriques pour les industries et bâtiments haut-voltage, installations électriques domestiques et industrielles, aux installations de chauffage et de climatisation, etc. Le transformateur triphasé est le produit le plus utilisé pour la production d’énergie électrique, car dans la plupart des installations de production d’énergie électrique, les trois phases de l’alimentation sont nécessaires. Avec le développement de la technologie et les avancées en matière d’efficacité énergétique dans les bâtiments, les systèmes électriques domestiques et industriels se développent, et les transformateurs d’isolement triphasés deviennent un produit de première nécessité. Le transformateur d’isolement triphasé est utilisé pour la production et/ou la distribution de l’énergie. • Tensions d’entrées : 400 V • Tensions de sorties : 400 V +N • Poids : 94 kg • Dimensions : 46 × 30 × 47 cm

Transformateur triphasé - 230V -> 400V +N - 5000vA ⚡ Tensions d’entrées : 3x 230VAC ⚡ Tensions de sorties : 3x 400VAC +N ⚡ Puissances : 1000vA à 20 000vA (supérieures nous consulter) ⚡ Câblage primaire : Triangle △ ⚡ Câblage secondaire : Étoile ★ + N ⚡ Câblages dispo : DYN11 ; YND ; ZZYN(surcoût) Transformateur 3x230VAC TRIPHASÉ -> 3x400VAC TRIPHASÉ Ce transformateur ne convertit en aucun cas le courant triphasé en monophasé. Pour ce faire, veuillez trouver cet article. Un transfo triphasé est SUR-MESURES destiné aux professionnels, pour des machines outils ou autres applications. On peut considérer dans le principe de fonctionnement qu’un transformateur triphasé est équivalent à trois transformateurs monophasés. La différence tient essentiellement aux modes de couplage des enroulements des transformateurs triphasés. Poids : 46 kg Dimensions : 34 × 24 × 37 cm

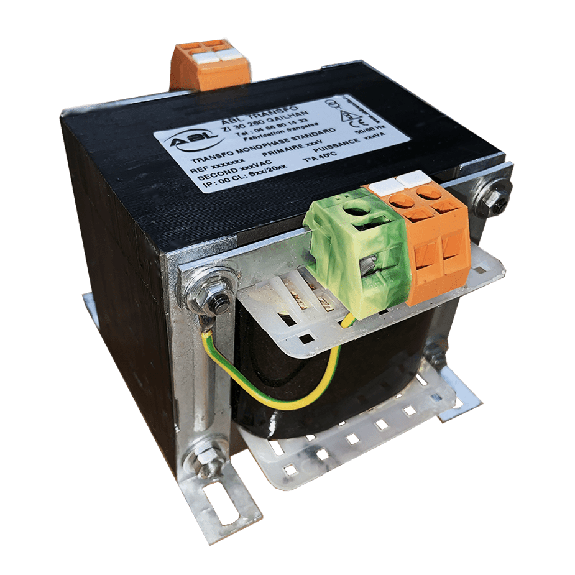

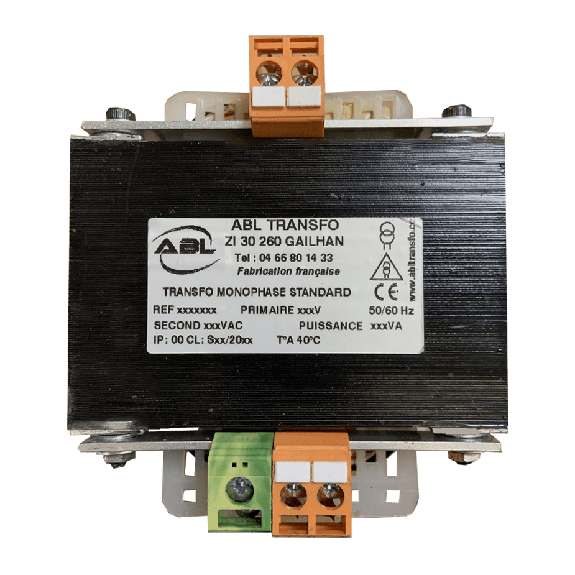

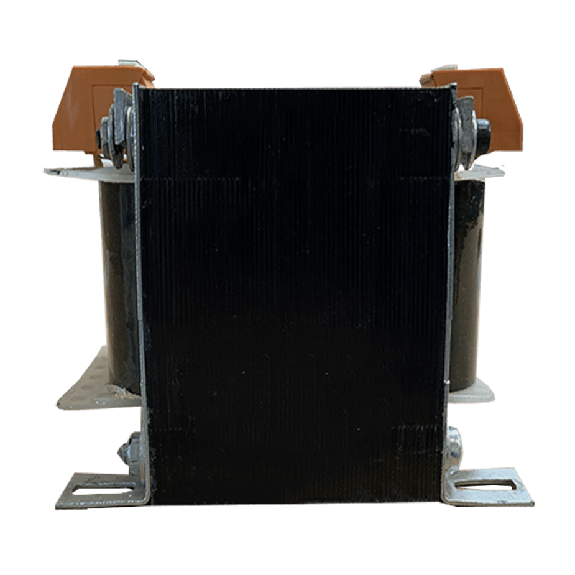

Finition :                           IP00 Tension primaire :            230VAC Tension secondaire :        24VAC Puissance :                      63vA à 20kvA (Puissances inf . ou sup . nous consulter) Sortie(s) :                          Sur bornes (Voir photos) Protection Thermique :    Oui Fixations : Barrettes équerres Borne de terre : Oui Le transformateur 230v 24v monophasé standard offre des sorties sur bornes à vis . Vous pouvez vous rapprocher de notre bureau pour tout conseil d’installation ou tout détail technique . Ses équipements vous permettront de le fixer au moyen de 4 vis sur les pattes de fixations. Répond à toutes les normes en vigueur. Dimensions : 63vA : 8.4 × 7 × 7.5 cm 100vA : 9.6 × 8.3 × 8.5 cm 160vA : 9.6 × 9.3 × 8.5 cm 200vA : 10.8 × 9.7 × 9.5 cm 250vA : 10.8 × 10.4 × 9.5 cm 300vA : 12.6 × 10.3 × 11.5 cm 400vA : 12.6 × 12.3 × 11.5 cm 500vA : 12.6 × 12.3 × 11.5 cm 630vA : 15 × 11.9 × 13.5 cm 750vA : 15 × 12.9 × 13.5 cm 1000vA : 18 × 15 × 16 cm 1600vA : 18 × 15 × 16 cm 2000vA : 18 × 17 × 16 cm 2500vA : 24 × 16.2 × 21 cm 3000vA : 24 × 17.2 × 21 cm 4000vA : 24 × 17.2 × 21 cm 5000vA : 24 × 18.2 × 21 cm 6300vA : 24 × 19.2 × 21 cm 7500vA : 24 × 20.2 × 21 cm 10000vA : 32 × 30 × 45 cm 15000vA : 32 × 30 × 45 cm 20000vA : 32 × 30 × 45 cm

Protection Thermique incorporée I.P 00 Sorties sur bornes Tous nos appareils font l’objet d’un contrôle rigoureux en sortie de chaîne de fabrication. Tous nos transformateurs sont GARANTIS 5 ANS. Tension d’entrée : 230VAC Tension de sortie : 230VAC Type de conversion : AC/AC Transformateur d’isolement 230v 230v monophasé NU SUR BORNES, dédié à l’isolation secteur ou toute autre application. Fonctionnement du transformateur d’isolement 230v 230v Le transformateur d’isolement 230v 230v monophasé fournit une isolation galvanique entre les ligne du secteur et votre dispositif/installation électrique . Il n’y a donc pas de chemin de courant continu entre les deux enroulements . Les grandes utilisations de ce transformateur sont : Isoler le secondaire de la terre/masse. Fournir une protection électrique de vos appareils Réduire le bruit de la ligne transmis du primaire au secondaire et inversement. Le cas d’utilisation le plus répandu chez les particuliers concerne les chaudières. 63vA : 8.4 × 7 × 7.5 cm 100vA : 9.6 × 8.3 × 8.5 cm 160vA : 9.6 × 9.3 × 8.5 cm 200vA : 10.8 × 9.7 × 9.5 cm 250vA : 10.8 × 10.4 × 9.5 cm 300vA : 12.6 × 10.3 × 11.5 cm 400vA : 12.6 × 12.3 × 11.5 cm 500vA : 12.6 × 12.3 × 11.5 cm 630vA : 15 × 11.9 × 13.5 cm 750vA : 15 × 12.9 × 13.5 cm 1000vA : 18 × 15 × 16 cm 1600vA : 18 × 15 × 16 cm 2000vA : 18 × 17 × 16 cm 2500vA : 24 × 16.2 × 21 cm 3000vA : 24 × 17.2 × 21 cm 4000vA : 24 × 17.2 × 21 cm 5000vA : 24 × 18.2 × 21 cm 6300vA : 24 × 19.2 × 21 cm 7500vA : 24 × 20.2 × 21 cm 10000vA : 32 × 30 × 45 cm 15000vA : 32 × 30 × 45 cm 20000vA : 32 × 30 × 45 cm

Finition :                           IP00 Tension primaire :            230VAC - 400VAC Tension secondaire :        2 x 24VAC Puissance :                      63vA à 20kvA (Puissances inf . ou sup . nous consulter) Sortie(s) :                          Sur bornes (Voir photos) Protection Thermique :    Oui Fixations : Barrettes équerres Borne de terre : Oui Le transformateur 230-400V -> 2x24v monophasé standard offre des sorties sur bornes à vis . Vous pouvez vous rapprocher de notre bureau pour tout conseil d’installation ou tout détail technique . Ses équipements vous permettront de le fixer au moyen de 4 vis sur les pattes de fixations. Répond à toutes les normes en vigueur . MADE IN FRANCE, Ateliers ABL entre Nîmes et Montpellier Dimensions : 63vA : 8.4 × 7 × 7.5 cm 100vA : 9.6 × 8.3 × 8.5 cm 160vA : 9.6 × 9.3 × 8.5 cm 200vA : 10.8 × 9.7 × 9.5 cm 250vA : 10.8 × 10.4 × 9.5 cm 300vA : 12.6 × 10.3 × 11.5 cm 400vA : 12.6 × 12.3 × 11.5 cm 500vA : 12.6 × 12.3 × 11.5 cm 630vA : 15 × 11.9 × 13.5 cm 750vA : 15 × 12.9 × 13.5 cm 1000vA : 18 × 15 × 16 cm 1600vA : 18 × 15 × 16 cm 2000vA : 18 × 17 × 16 cm 2500vA : 24 × 16.2 × 21 cm 3000vA : 24 × 17.2 × 21 cm 4000vA : 24 × 17.2 × 21 cm 5000vA : 24 × 18.2 × 21 cm 6300vA : 24 × 19.2 × 21 cm 7500vA : 24 × 20.2 × 21 cm 10000vA : 32 × 30 × 45 cm 15000vA : 32 × 30 × 45 cm 20000vA : 32 × 30 × 45 cm

Noyé dans lépoxy, en cuve anti-déflagrante IP 55 (?) elle-même en acier traité contre les agents corrosifs.Les priorités ont été données à la sécurité et à la qualité en accord complet avec les normes les plus récentes en matière de transformateur haute tension (EN61050). Ils peuvent être installés en position horizontale ou verticale à lintérieur comme à lextérieur. Nous vous préconisons une protection DOUBLE pour une durée de vie rallongée.
