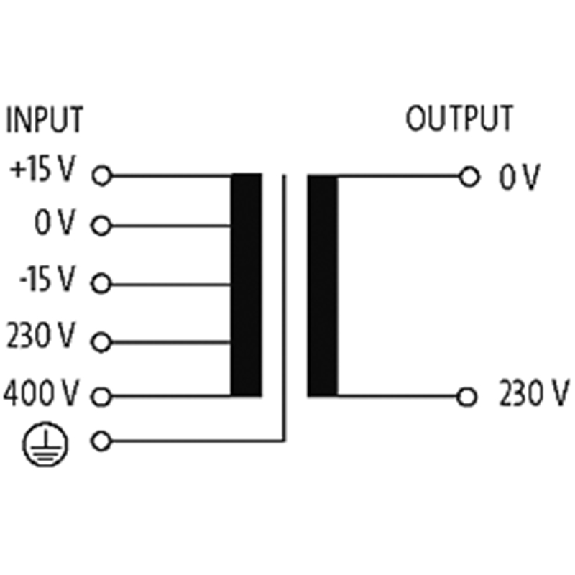

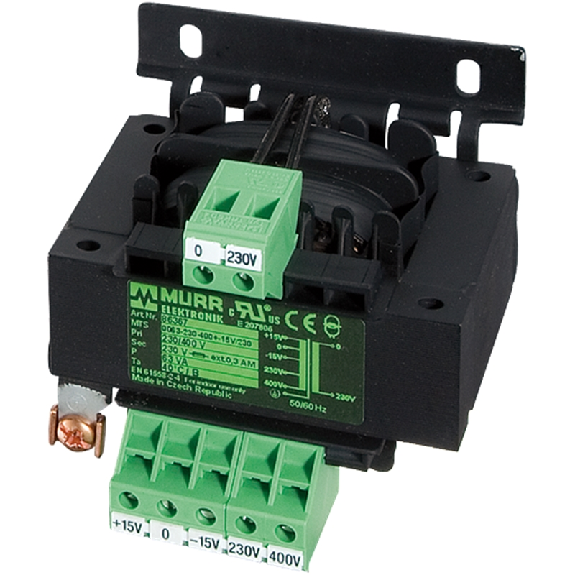

Transfo. cont. isol. MTS 100VA IN: 230/400VAC ±15VAC OUT: 230VAC

Transformateur de commande, Gamme: Transformateurs de commande monophasés ST..., Fonction de base: Transformateurs de commande, de sécurité et de séparation monophasés STI, STZ, Tension nominale d’entrée: 400 ± 5 % V, Tension nominale de sortie: 24 V, Puissance nominale: 1 kVA, Puissance temporaire: 2.8 kVA, Degré de protection: IP00, Conformité aux normes et prescriptions Fabriqués et essayés selon: IEC/EN 61558-2-2/2-4/2-6, VDE 0570-2-2, VDE 0570-2-6 (transformateurs de sécurité), VDE 0570-2-4 (transformateurs de séparation), Utilisables selon: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100-410

Transformateur monophasé de commande et d’isolement• Puissance nominale: 320 VA• Tension d’entrée: 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 V AC• Fréquence: 50...60 Hz• Tension de sortie: 1 × 230, 1 × 115, 2 × 115 V AC• Classe d’isolement: T 40/B• Mode de raccordement: Bornes à vis• Dimensions (HxLxP): 115×135×132 mm• Cotes de fixation a × b × c: 87×104 mm• Ø perçage: 5.8×10 mm• Mode de fixation: Fixation par trou de serrure• Plage de température: -20...+40 °C (temp . de stockage -20...+80 °C)

Transformateur monophasé de commande et d’isolement• Puissance nominale: 630 VA• Tension d’entrée: 230/400 VAC• Fréquence: 50...60 Hz• Tension de sortie: 230 VAC • Classe d’isolement: T 40/B• Mode de raccordement: Bornes à ressort• Dimensions (H x L x P): 112.5 x 150 x 144.6 mm • Cotes de fixation (a x b x c): 90.6 x 122 x 7 mm • Ø perçage: 7 x 11 mm • Mode de fixation: Fixation par trou oblong• Degré de protection: IP20• Plage de température: -20...+40 °C, sans condensation • Série: MST

Transformateur de sécurité monophasé • Puissance nominale: 100 VA • Tension d’entrée: 230/400 VAC +/- 15% • Fréquence: 50...60 Hz • Tension de sortie: 24 V AC • Classe d’isolement: T 40/B • Mode de raccordement: Bornes à vis • Dimensions (H x L x P): 86 x 84 x 98 mm • Cotes de fixation (a x b x c): 64.5 x 64 x 4.8 mm • Ø perçage: 4.8 x 8.4 mm • Mode de fixation: Fixation par trous oblongs et à enclipser sur rail DIN TH35 (EN 60715) • Degré de protection: IP20 • Plage de température: -20...+40 °C, sans condensation • Série: MTS

Transformateur monophasé de commande et d’isolement• Puissance nominale: 1000 VA• Tension d’entrée: 230/400 ±15 V AC• Fréquence: 50...60 Hz• Tension de sortie: 1x 24/1x 48/2x 24 V AC• Classe d’isolement: T 40/B• Mode de raccordement: Bornes à vis• Dimensions (H x L x P): 156 x 150 x 197 mm• Cotes de fixation (a x b x c): 134 x 122 x 7 mm• Ø perçage: 7 x 11 mmm• Mode de fixation: Fixation par trou de serrure• Degré de protection: IP20• Plage de température: -20...+40 °C

Transformateur de sécurité monophasé (Série MTS)• Puissance nominale: 100 VA• Tension d’entrée: 230/400 ±15 V AC• Fréquence: 50...60 Hz• Tension de sortie: 230 V AC• Classe d’isolement: T 40/B• Mode de raccordement: Bornes à ressort• Dimensions (H x L x P): 86 x 84 x 98 mm• Cotes de fixation (a x b x c): 64 x 64 x 4.8 mm• Ø perçage: 4.8 x 8.4 mm• Mode de fixation: Fixation par trous oblongs et à enclipser sur rail DIN TH35 (EN 60715)• Degré de protection: IP20• Plage de température: -20...+40 °C, sans condensation • Série: MTS
