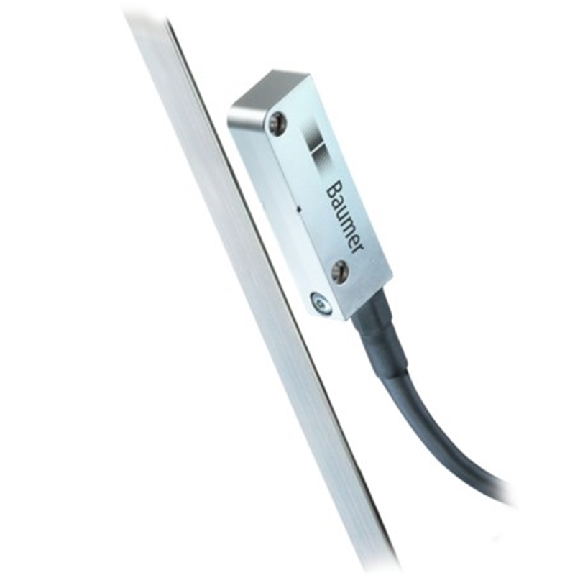

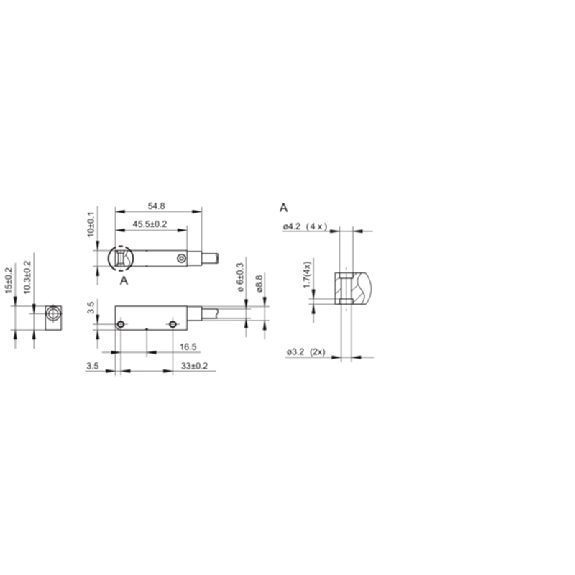

Tête de détection Pas=2mm Rés=10µm 5Vdc TTL/RS422 câble 2m

Codeur linéaire incrémental sans roulement• Type: Tête de détection• Appropriés pour pas polaire: 2 mm• Raccordement: Câble avec embase femelle M12 8 poles, 0.3m• Alimentation / Sortie: 5 VDC ±5 %, TTL/RS422, 6 voies, A+, A-, B+, B-, R+, R-• Interpolation / résolution: 10 µm• Signal de référence: Signal d'index par pôle• Température d'utilisation: -40...+85 °C

Codeur linéaire incrémental sans roulement• Type: Tête de détection• Appropriés pour pas polaire: 2 mm• Raccordement: Câble radial, 2 m• Alimentation / Sortie: 5 VDC ±5 %, TTL/RS422, 6 voies, A+, A-, B+, B-, R+, R-• Interpolation / résolution: 25 µm• Signal de référence: Signal d'index par pôle• Température d'utilisation: -40...+85 °C

Codeur linéaire incrémental sans roulement• Type: Tête de détection• Appropriés pour pas polaire: 2 mm• Raccordement: Câble radial, 2 m• Alimentation / Sortie: 5 VDC ±5 %, TTL/RS422, 6 voies, A+, A-, B+, B-, R+, R-• Interpolation / résolution: 5 µm• Signal de référence: Signal d'index par pôle• Température d'utilisation: -40...+85 °C

Codeur linéaire incrémental sans roulement• Type: Tête de détection avec bande magnétique• Raccordement: Cable 0,3 m avec embase mâle M12, 8 points, sens anti-horaire• Alimentation: 10-30Vdc• Etage de sortie: HTL/push-pull, 6 voies• Résolution: 10 µm (évaluation 4x)

Codeur linéaire incrémental sans roulement• Type: Tête de détection• Appropriés pour pas polaire: 2 mm• Raccordement: Câble radial, 2 m• Alimentation / Sortie: 10...30 VDC, HTL/PP, 6 voies, A+, A-, B+, B-, R+, R-• Interpolation / résolution: 10 µm• Signal de référence: Signal d'index par pôle• Température d'utilisation: -40...+85 °C

Codeur linéaire incrémental sans roulement• Type: Tête de détection• Appropriés pour pas polaire: 2 mm• Raccordement: Câble avec embase femelle M12 8 poles, 0.3m• Alimentation / Sortie: 5 VDC ±5 %, TTL/RS422, 6 voies, A+, A-, B+, B-, R+, R-• Interpolation / résolution: 25 µm• Signal de référence: Signal d'index par pôle• Température d'utilisation: -40...+85 °C

Codeur linéaire incrémental sans roulement• Type: Tête de détection• Appropriés pour pas polaire: 2 mm• Raccordement: Câble avec embase femelle M12 8 poles, 0.3m• Alimentation / Sortie: 5 VDC ±5 %, TTL/RS422, 6 voies, A+, A-, B+, B-, R+, R-• Interpolation / résolution: 5 µm• Signal de référence: Signal d'index par pôle• Température d'utilisation: -40...+85 °C

Codeur linéaire incrémental sans roulement• Type: Tête de détection• Appropriés pour pas polaire: 2 mm• Raccordement: Câble radial, 2 m• Alimentation / Sortie: 10...30 VDC, HTL/PP, 6 voies, A+, A-, B+, B-, R+, R-• Interpolation / résolution: 25 µm• Signal de référence: Signal d'index par pôle• Température d'utilisation: -40...+85 °C

Codeur linéaire incrémental sans roulement• Type: Tête de détection avec bande magnétique• Raccordement: Cable 0,3 m avec embase mâle M12, 8 points, sens anti-horaire• Alimentation: 10-30Vdc• Etage de sortie: HTL/push-pull, 6 voies• Résolution: 25 µm (évaluation 4x)

Codeur linéaire incrémental sans roulement• Type: Tête de détection• Appropriés pour pas polaire: 2 mm• Raccordement: Câble radial, 2 m• Alimentation / Sortie: 10...30 VDC, HTL/PP, 6 voies, A+, A-, B+, B-, R+, R-• Interpolation / résolution: 5 µm• Signal de référence: Signal d'index par pôle• Température d'utilisation: -40...+85 °C°

Codeur linéaire incrémental sans roulement• Type: Tête de détection avec bande magnétique• Raccordement: Cable 0,3 m avec embase mâle M12, 8 points, sens anti-horaire• Alimentation: 10-30Vdc• Etage de sortie: HTL/push-pull, 6 voies• Résolution: 5 µm (évaluation 4x)

Codeur incrémental sans roulement• Type: Tête de détection avec roue magnétique• Raccordement: Câble 2 m• Alimentation: 4.75...5.25 VDC• Etage de sortie: TTL/RS422, 6 voies (avec roue polaire appropriée et l’aimant de référence)• Interpolation: 64 impulsions par pôle

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 14 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 3 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant, serrage arrière• Diamètre de l'axe: 14 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, boîtier: Aluminium• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: -20 °C .. . +85 °C• Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm• Série: DBS60 Core

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Version bras à ressort: Bras à ressort de 69,5 mm• Codeur monté: DBS50 Core, DBS50E-SKAPA2000• Résolution en impulsions/mm: 10• Interface de communication: 4,5 V .. . 5,5 V, incrémental, TTL, RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: DKV60
