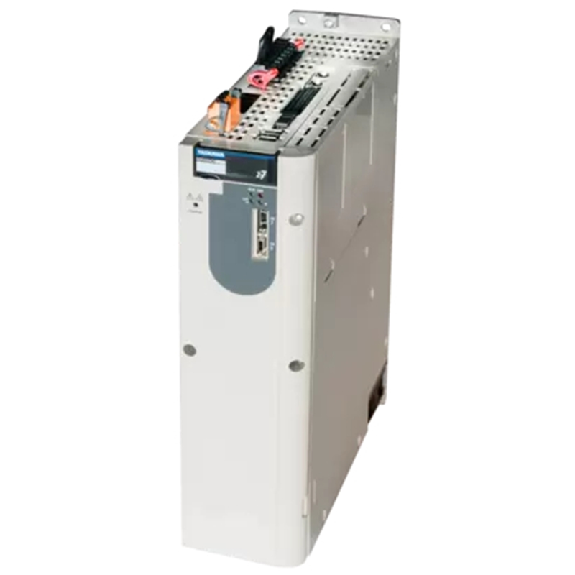

Sigma-7 Servo Dual Axis Amplifier 2x 1.50kW 3ph 400V EtherCat embedde

AM8033-wEyz Servomoteur 3,20 Nm (M0), F3 (72 mm) Le servomoteur standard AM8033 est adapté aux solutions d'entraînement ayant les exigences les plus élevées en matière de dynamique et de performance dans la plage de tension 100...480 V AC . Le couple d'arrêt du moteur dépend du bobinage et est de 3,22 Nm ou 3,20 Nm . Il est disponible avec le système de retour OCT (encodeur absolu) . Le servomoteur standard avec le code de bride F3 (72 mm) et la longueur de moteur 3 a un diamètre d'arbre b = 14 k6 et un bout d'arbre libre de d = 30 mm. Données pour 400 V AC AM8033-wEyz Type de moteur moteur synchrone triphasé à excitation par aimants permanents Tension nominale 100...480 V AC Couple d'arrêt 3,20 Nm Couple nominal 2,98 Nm Couple de pointe 17,19 Nm Vitesse nominale 3000 min-1 Puissance nominale 0,94 kW Courant à l'arrêt 2,10 A Courant de pointe 12,9 A Constante de couple 1,52 Nm/A Moment d'inertie du rotor 1,23 kgcm². Retour moteur OCT, 18 bit , OCT, 24 bit, SIL 2 , résolveur , codeur absolu monotour , codeur absolu multitour Refroidissement par convection Technologie de raccordement Fiche itec Température ambiante (fonctionnement) +5...+40 °C Homologations/marquages CE, cURus, EAC Toutes les grandeurs électriques sont des valeurs efficaces. Données techniques Données du boîtier Dimensions Courbe tours/couple Vers le haut Données du boîtier AM80xx Indice de protection IP54, IP65 (joint d'arbre) Forme de construction montage à bride selon IM B5, IM V1, IM V3 Matériau : aluminium Revêtement/surface revêtement par poudre gris foncé, similaire à RAL7016 Dimensions AM8033-wEyz a 60 j6 b 14 k6 d 30 mm l 75 mm r 72 mm k (sans frein) 180 mm k (avec frein) 229 mm

Servo-moteur Sigma-5 AC 400V 3ph, 0.45kW (couple nominal 2.86Nm, couple nominal 8.92Nm), codeur incrémental 20 bit, avec filtre et frein

Moteur AC 230V 3ph, 0.15kW (0.477Nm rated, 1.67Nm peak) 24bit Codeur Absolu

Servomoteur série G5 11 kW, couple nominal 70 Nm, couple de pointe 175 Nm, codeur absolu, 1500 t/min., 3 x 400 Vc.a.

Moto-Réducteur Type de moteur: Moteur Brushless DC Bride: 60 mm Puissance de sortie: 30W Type d'arbre/d'engrenage: Réducteur à arbre parallèle Rapport de vitesse 1:100 Frein électromagnétique: Non équipé Plage de vitesse variable (tr/min): 20 ~ 600 Couple nominal: 6 Nm Pilote de type carte: 24VDC Degré de protection: IP65 Composants:- BLHM230KC-GFS [Moteur]- GFS2G5 [Réducteur] Remarque: Nécessite un variateur BLH2D30-K ou KD Série: BLH

Câble de frein servo flexible série 1S, 3 m, 230 V: 100 à 750 W, montage inversé / sans charge
