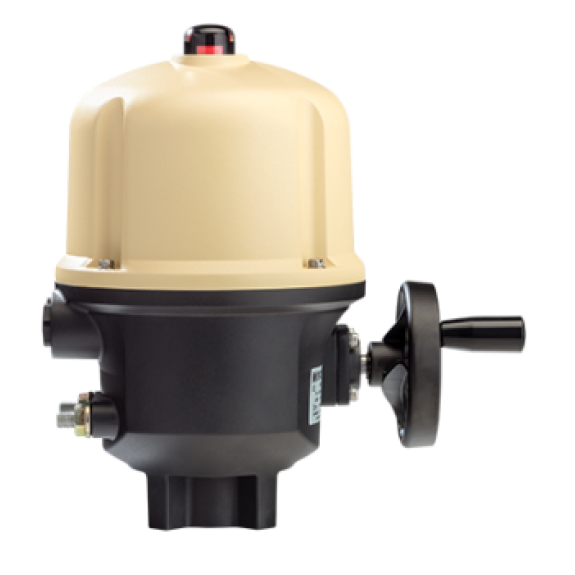

Servomoteur quart de tour étanche BERNARD CONTROLS - Gamme AQ, modèle AQ50 -500 Nm - 400V CA 50Hz
Paiement sécurisé
Virement bancaire
Informations de livraison
2 articles en stock
Livraison standard entre le 23/12 et le 25/12
Vendu et expédié par
Description : Le servomoteur quart de tour étanche BERNARD CONTROLS de la gamme AQ, modèle AQ50, est un actionneur de vanne de haute qualité conçu pour des applications industrielles exigeantes. Avec un couple maximal de 500 Nm, ce servomoteur offre des performances fiables et précises pour le contrôle des vannes.
- Version SWITCH précâblé : Ce modèle est équipé d'une version SWITCH précâblée, offrant un contrôle tout ou rien de Classe A pour une utilisation simplifiée.
- Temps de manoeuvre : Le temps de manoeuvre pour 90° est de 35/30 secondes, assurant une réponse rapide et efficace.
- Bride de raccordement ISO 5211 : Compatible avec les brides F07/F10, ce servomoteur s'intègre facilement dans diverses installations.
- Carré d'entraînement : Doté d'un carré d'entraînement femelle de 27mm x 27mm à 45°, il garantit une transmission optimale du mouvement.
- Tensions d'alimentation : Fonctionnant sous 400V CA 50Hz triphasé, ce servomoteur est adapté à une large gamme d'environnements industriels.
- Protection thermique : La protection thermique intégrée assure la sécurité et la durabilité du servomoteur.
Ce servomoteur est conçu pour offrir une commande précise et fiable des vannes, avec une puissance électrique de 0,05 kW, un courant nominal de 0,3 A et un courant de démarrage de 0,8 A. La commande manuelle d'urgence via le volant à débrayage automatique permet une intervention rapide en cas de besoin.
- Matériau de construction : Son enveloppe en fonte d'aluminium garantit une robustesse et une résistance aux conditions environnementales difficiles.
- Indice de protection IP68 : Avec une protection IP68 (2m/24h) / NEMA 4X, ce servomoteur est adapté aux environnements humides et poussiéreux.
- Plage de température : Sa plage de température ambiante de fonctionnement de -20 à +60°C lui permet de fonctionner de manière fiable dans des conditions variées.
- Connectivité : L'entrée de câble 2x M20 et les 2 contacts SPDT (Ouvert et Fermé) + 2 contacts auxiliaires libres de potentiel 250V CA-5A / 48V CC-2,5A offrent une connectivité polyvalente pour une intégration aisée.
- Indicateur de position : L'indicateur de position mécanique 3D assure un suivi précis de la position de la vanne pour un contrôle optimal.
Marque : Bernard Controls
Catégorie : Actionneur de vanne
Caractéristiques
- Nom/numéro du modèle
- AQ0050TA035SA000E0M
- Référence DirectIndustry
- 0007826688
Description
Description : Le servomoteur quart de tour étanche BERNARD CONTROLS de la gamme AQ, modèle AQ50, est un actionneur de vanne de haute qualité conçu pour des applications industrielles exigeantes. Avec un couple maximal de 500 Nm, ce servomoteur offre des performances fiables et précises pour le contrôle des vannes.
- Version SWITCH précâblé : Ce modèle est équipé d'une version SWITCH précâblée, offrant un contrôle tout ou rien de Classe A pour une utilisation simplifiée.
- Temps de manoeuvre : Le temps de manoeuvre pour 90° est de 35/30 secondes, assurant une réponse rapide et efficace.
- Bride de raccordement ISO 5211 : Compatible avec les brides F07/F10, ce servomoteur s'intègre facilement dans diverses installations.
- Carré d'entraînement : Doté d'un carré d'entraînement femelle de 27mm x 27mm à 45°, il garantit une transmission optimale du mouvement.
- Tensions d'alimentation : Fonctionnant sous 400V CA 50Hz triphasé, ce servomoteur est adapté à une large gamme d'environnements industriels.
- Protection thermique : La protection thermique intégrée assure la sécurité et la durabilité du servomoteur.
Ce servomoteur est conçu pour offrir une commande précise et fiable des vannes, avec une puissance électrique de 0,05 kW, un courant nominal de 0,3 A et un courant de démarrage de 0,8 A. La commande manuelle d'urgence via le volant à débrayage automatique permet une intervention rapide en cas de besoin.
- Matériau de construction : Son enveloppe en fonte d'aluminium garantit une robustesse et une résistance aux conditions environnementales difficiles.
- Indice de protection IP68 : Avec une protection IP68 (2m/24h) / NEMA 4X, ce servomoteur est adapté aux environnements humides et poussiéreux.
- Plage de température : Sa plage de température ambiante de fonctionnement de -20 à +60°C lui permet de fonctionner de manière fiable dans des conditions variées.
- Connectivité : L'entrée de câble 2x M20 et les 2 contacts SPDT (Ouvert et Fermé) + 2 contacts auxiliaires libres de potentiel 250V CA-5A / 48V CC-2,5A offrent une connectivité polyvalente pour une intégration aisée.
- Indicateur de position : L'indicateur de position mécanique 3D assure un suivi précis de la position de la vanne pour un contrôle optimal.
Marque : Bernard Controls
Catégorie : Actionneur de vanne
