Relais de sécurité OSDD, 24Vdc, 2NO, bornes à ressort

Relais de sécurité• Catégorie: Catégorie 4 (EN ISO 13849)• Applications: Unité d'évaluation• Types de capteur compatibles: Dispositifs de protection optoélectroniques• Réarmement: Automatique, Manuel• Contrôle des contacteurs commandés (EDM): Intégré• Nombre de canaux de commande sûrs (contact NO): 2, dédiés à la sécurité• Type de sortie: PNP• Raccordement: Bornes à ressort enfichables• Alimentation électrique: PELV ou SELV• Tension d'alimentation UV: 24 V DC (16,8 V DC .. . 30 V DC)• Dimensions (l x H x P): 18 mm x 124,6 mm x 85,5 mm• Indice de protection: IP20 (EN 60529)• Série: ReLy

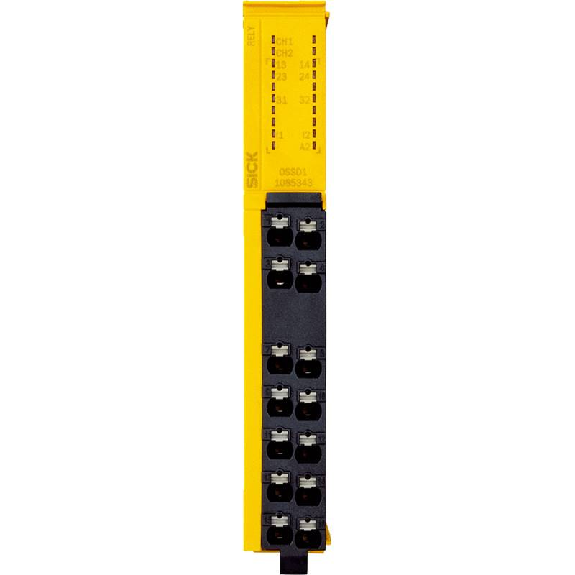

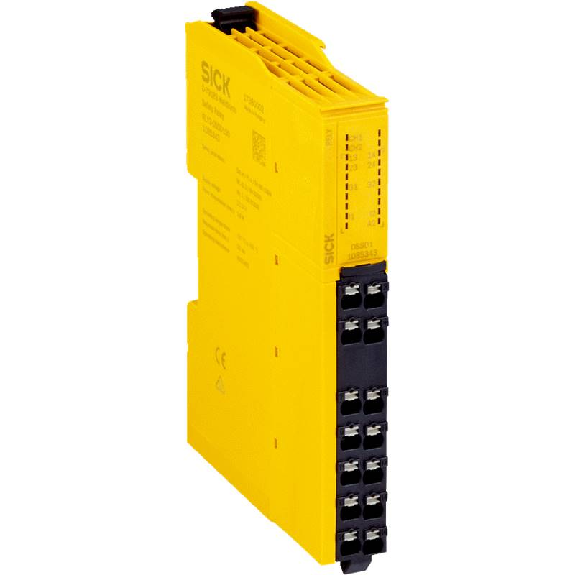

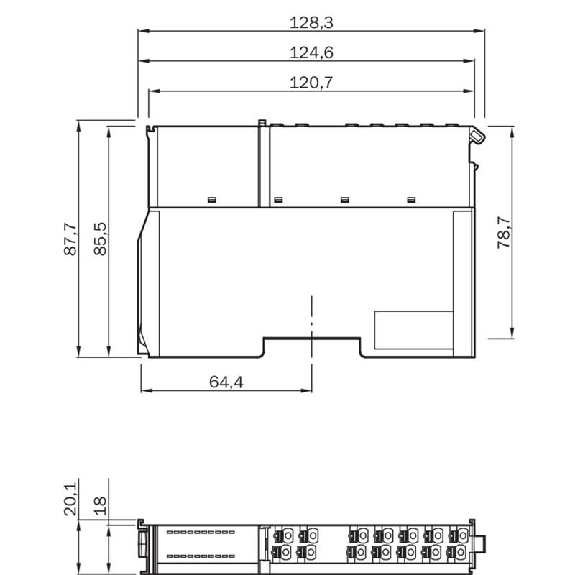

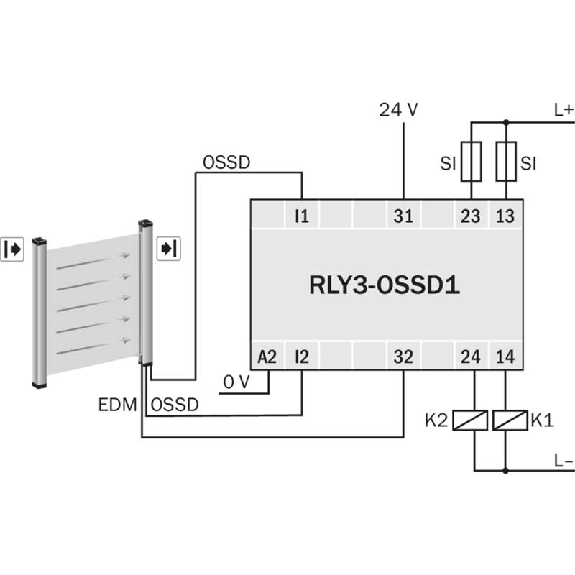

Relais de sécurité• Catégorie: Catégorie 4 (EN ISO 13849)• Applications: Unité d'évaluation• Types de capteur compatibles: Capteurs de sécurité avec OSSD• Réarmement: Automatique, Manuel• Contrôle des contacteurs commandés (EDM): Intégré• Entrées de sécurité: 2• Nombre de canaux de commande sûrs (contact NO): 3, dédiés à la sécurité• Nombre de sorties d’état (non sécurisées): 1 (Push-Pull)• Nombre de sorties d’impulsions de test: 1 (PNP)• Mode de raccordement: Connecteur frontal avec blocs de jonction à ressorts• Alimentation électrique: PELV ou SELV• Tension d'alimentation UV: 24 V DC (16,8 V DC .. . 30 V DC)• Dimensions (l x H x P): 18 mm x 124,6 mm x 85,5 mm• Indice de protection: IP20 (EN 60529)• Série: ReLy

Relais de sécurité• Catégorie: Catégorie 4 (EN ISO 13849)• Applications: Extension de sortie pour OSSD• Fonction de réarmement: Non• Contrôle des contacteurs commandés (EDM): Oui• Sorties: - 4 canaux de commande sûrs (sécurisés), - 1 circuit de courant de retour (à utiliser pour le contrôle des contacteurs commandés, non sécurisé), - 1 canal de signalisation (non sécurisé) • Raccordement: Bornes à ressort enfichables• Dimensions (l x H x P): 28 mm x 124,6 mm x 85,5 mm• Indice de protection: IP20 (EN 60529)• Série: ReLy

Relais de sécurité (autonome) PNOZsigma . Entrées: câblage monocanal . Sorties: 2 N / O, 1 semi-conducteur . UB 24 V DC . Largeur: 12,5 mm . Bornes à ressort enfichables . Surveillance E-STOP, portes de sécurité.

Relais de sécurité• Applications: Unité d'évaluation• Types de capteur compatibles: Capteurs de sécurité avec OSSD, Capteurs de sécurité avec entrée test, capteurs de sécurité avec des sorties libres de potentiel, Tapis de sécurité• Raccordement: Connecteur frontal avec blocs de jonction à ressorts• Fonction de réarmement: Oui• Contrôle des contacteurs commandés (EDM): Intégré• Sorties: 3 canaux de commande sûrs (sécurisés), 2 sorties d’état (non sécurisées), 2 sorties d’impulsions test (non sécurisées)• Tension d'alimentation Uv: 24 V DC (16,8 V .. . 30 V)• Dimensions (l x H x P): 18 mm x 124,6 mm x 85,5 mm• Indice de protection: IP20 (CEI 60529)• Température de service: –25 °C .. . +55 °C• Série: ReLy

Relais de sécurité, 2 sorties de sécurité, 2 sorties temporisées (max . 15 s réglable), 6 sorties auxiliaires, bornier à ressort, classe 4 et SIL 3, 24 Vc.c.

Relais de sécurité PNOZsigma – arrêts d’urgence, protecteurs mobiles, barrières immatérielles • Tension d'alimentation: 24 VDC • Type de bornier: Bornier à ressorts, débrochable • Contacts de sécurité instantanés: 2 • Nombre de sorties statiques: 1 • Catégorie d'arrêt: 0 • Courant max.pour DC13 l(6 manœuvres/min): 5.0 A • Courant max . pour AC15: 5.0 A • Dimensions (l x H x P): 17.5 mm x 100.0 mm x 120.0 mm • Température d’utilisation: -10 - 55 °C • Homologations: CE, cULus Listed, TÜV, KOSHA, CCC • Possibilités d'application: Relais de surveillance de protecteurs mobiles, Surveillance instantanée des arrêts d'urgence, Détecteur de fin de course, Surveillance de barrières immatérielles Type 4, Surveillance de barrières immatérielles Type 2 san, Surveillance de barrières immatérielles Type 2 ave • Modes de fonctionnement: Monocanal, réarmement automatique, À deux canaux, réarmement manuel, • Détection des courts-circuits, Test de démarrage, réarmement manuel auto-contrôlé, sans détection des courts-circuits, Test interne • Norme de produits: EN 60947-5-1 • Normes: EN 60204-1, EN 62061, EN ISO 13849-1, VDE 0113-1

Relais de sécurité PNOZsigma (autonome) . Entrées: câblage à 1 canal . Sorties: 2 N / O, 1 semi-conducteur . UB 24 V DC . Largeur: 12,5 mm . Bornes enfichables de type à vis . Surveillance E-STOP, barrières de sécurité.

Relais de sécurité pour arrêt d'urgence, portes de protection et barrière lumineuse jusqu'à SILCL 3, Cat . 4, PL e, fonctionnement à 2 canaux, démarrage automatique, 2 circuits à fermeture (1 canal), US = 24 V DC, borne à vis fixe

Relais de sécurité (autonome) . Entrées: Câblage monocanal . Sorties: 2 N / O . Démarrage automatique / manuel . UB 24 V AC / DC . Largeur: 22,5 mm . Bornes à ressort enfichables . Surveillance E-STOP, portails de sécurité.

Relais de sécurité, Surveillance d'arrêts d'urgence et de portes de protection, une ou deux voies, activation : Surveillance manuelle et automatique, 3 circuits de fermeture, raccordement à ressort, largeur : 22,5 mm

Relais de sécurité • Catégorie: Catégorie 4 (EN ISO 13849)• Applications: Unité d'évaluation• Types de capteur compatibles: Dispositifs de commande bimanuelle de type III C, selon EN 574• Contrôle des contacteurs commandés (EDM): Intégré• Nombre de canaux de commande sûrs (contact NO): 2, dédiés à la sécurité• Type de sortie: PNP• Raccordement: Bornes à ressort enfichables• Alimentation électrique: PELV ou SELV• Tension d'alimentation UV: 24 V DC (16,8 V DC .. . 30 V DC)• Dimensions (l x H x P): 18 mm x 124,6 mm x 85,5 mm• Indice de protection: IP20 (EN 60529)• Série: ReLy

Relais de sécurité • Catégorie: Catégorie 4 (EN ISO 13849)• Applications: Unité d'évaluation• Types de capteur compatibles: Interrupteur de sécurité• Réarmement: Automatique, Manuel• Contrôle des contacteurs commandés (EDM): Intégré• Sorties: - 2 canaux de commande sûrs (sécurisés), - 2 sorties d’état (non sécurisées), - 3 sorties d’impulsions test (non sécurisées) • Raccordement: Bornes à ressort enfichables• Alimentation électrique: PELV ou SELV• Tension d'alimentation UV: 24 V DC (16,8 V DC .. . 30 V DC)• Dimensions (l x H x P): 18 mm x 124,6 mm x 85,5 mm• Indice de protection: IP20 (EN 60529)• Série: ReLy

Relais de sécurité PNOZsigma (autonome) . Entrées: câblage 1/2 canaux avec / sans détection de courts-circuits entre les contacts Sorties: 2 N / O, 2 N / O (t = 0 - 300s), 1 semi-conducteur UB 24 V DC, largeur: 22,5 mm, fiche- dans les terminaux à ressort . Surveillance E-STOP, barrières de sécurité.

Relais de sécurité Pnoz X – tapis sensibles • Contacts de sécurité instantanés: 2 • Tension d'alimentation: 24 VAC OU 24 VDC • Type de bornier: Bornier à vis, fixe • Catégorie d'arrêt: 0 • Courant max.pour DC13 l(6 manœuvres/min): 6.0 A • Courant max . pour AC15: 5.0 A • Dimensions (l x H x P): 45.0 mm x 87.0 mm x 121.0 mm • Température d’utilisation: -10 - 55 °C • Homologations: CE, cULus Listed, TÜV, CCC • Possibilités d'application: Relais de surveillance de protecteurs mobiles, Surveillance instantanée des arrêts d'urgence, Détecteur de fin de course, Bord sensible, Tapis sensible • Modes de fonctionnement: Monocanal, réarmement automatique, À deux canaux, réarmement manuel, Détection des courts-circuits • Norme de produits: EN 60947-5-1 • Normes: EN 60204-1, EN 62061, EN ISO 13849-1, VDE 0113-1
