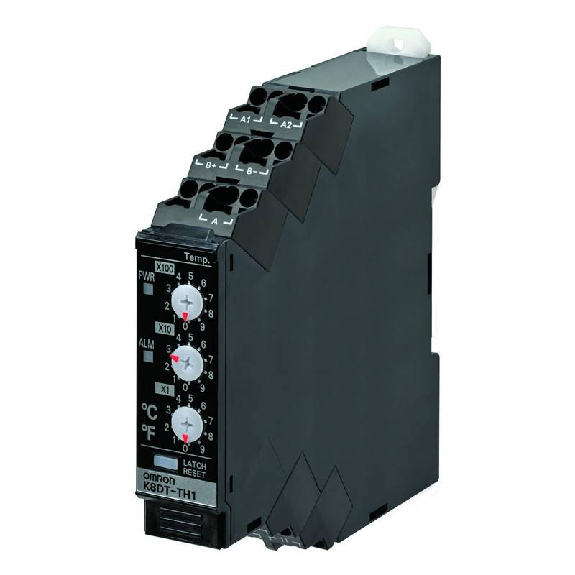

Relais contrôle 17.5mm sur/sous temp. 0-999 ° C, 1x SPDT, 100-240Vac - K8DT-TH1CA

Relais de sécurité• Type: Unité de contrôle pour applications de sécurité et installation dans armoire électrique• Catégorie relais: Catégorie 3 - EN954-1• Entrées Sorties: 3 contacts N/O ; 1 contact N/C• Consommation: < 5 VA• Temps de réponse: 30 ms • Mode de réarmement: Manuel ou automatique • Tension d'alimentation: 24 Vac/dc• Fixation Montage: Rail DIN • Dimensions: 115 mm x 22,5 mm x 99 mm • Indice de protection: IP20 • Température de fonctionnement: -25°C .. . +55°C• Poids: 170 g

Relais de sécurité ou boîtier d'autocontrôle dans un format compact de 22.5 mm avec 3 x 8A/250V redondant de contact de sécurité de sortie et 1 NF 8A/250V, contrôle anti-collage du bouton réarmement, contrôle ultra-rapide de court-circuit "DLC" : détection des court-circuits en 2 micro-secondes et auto-réarmable et certifié UL Contrôle les capteurs à procédé Acotom/interrupteurs mécaniques/arrêts d’urgences Contacts de sortie 8A/250V Contrôle anti-collage du bouton de réarmement Contrôle ultra-rapide de court-circuit "DLC" : Détection des courts-circuits en 2 micro-secondes et auto-réarmable Gestion de la sécurité dans un format compact 22,5 mm Version 12V pour applications embarquées Niveau de performance avec contrôleur AWAX : PL=e Catégorie de sécurité : 4 Niveau de ‘sécurité intégrée’ : SIL 3 AWAX26XXL (Certifier UL) : Contacts sécurité/diagnostic : 3x NO 8A/250V redondants / 1x NF 8A/250V redondant série (version XXL) ou parallèle (version XXLP) Endurance mécanique : 10 millions de cycle Endurance électrique : 40 000 cycles à 8A 300 000 cycles à 1A Courant mini de : 10mA AWAX26XXLT6 : Contacts sécurité/diagnostic : 3x NO 6A/250V redondants / 1x NF 6A/250V redondant série (version XXL) ou parallèle (version XXLP) • Temps avant défaillance dangereuse : MTTFd = 415 ans • Cycle avant défaillance dangereuse : B10d=100 000 à 5A • Durée de risque : 20 ms max • Protection sectionnement des câbles : oui (ouverture des lignes de sécurité) • Protection courts-circuits et surcharges : oui par DLC (ouverture des lignes de sécurité et limitation du courant dans les contacts), réaction 2 ?s ultra-rapide • Indication : 3 leds de visualisation pour diagnostic • Réarmement : configurable par dip-switch (SR=automatique, N=manuel) • Fixation : rail DIN symétrique 35mm suivant DIN 50022 • Montage : armoire électrique IP 20 • Connexion électrique : 14 AWG maximum (2,08 mm²) / 250V minimum • Température : -20 °C à +60 °C • Certificats : TÜV Rheinland 01/205/5168/11 UL 508 / C22.2 n°14 C-UL-US listed 34CB (file E214209)

Relais de contrôle de tension, contrôle des séquences de phases et des pertes de phase triphasé Taille en mm (H× L × P): 90 × 22,5 × 100 mm Plage de mesure : Mode triphasé à 3 fils 200, 220, 230, 240 Vc.a . ou mode triphasé à 4 fils 115,127,133, 138 Vc.a. Tension d'alimentation: La même que la tension de mesure Type de sortie: Relais (2 × SPDT): 5 A à 250 Vc.a . ou à 30 Vc.c . (charge résistive) Méthode de réinitialisation: Réinitialisation automatique Temporisation en fonctionnement: - Asymétrie 0,1 à 30 s - Perte de phase : 0,1 s maximum - Séquence de phases: 0,1 s +/- 0,05 s

Relais de contrôle des séquences de phases, pertes de phases et asymétrie triphasé Taille en mm (H× L × P): 90 × 22,5 × 100 mm Plage de mesure : Mode triphasé à 3 fils 380, 400, 415, 480 Vc.a . ou mode triphasé à 4 fils 220, 230, 240, 277 Vc.a. Tension d'alimentation: La même que la tension de mesure Type de sortie: Relais (2 × SPDT): 5 A à 250 Vc.a . ou à 30 Vc.c . (charge résistive) Méthode de réinitialisation: Réinitialisation automatique Temporisation en fonctionnement: - Asymétrie 0,1 à 30 s - Perte de phase : 0,1 s maximum - Séquence de phases: 0,1 s +/- 0,05 s

Relais de protection voltmétrique, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC
