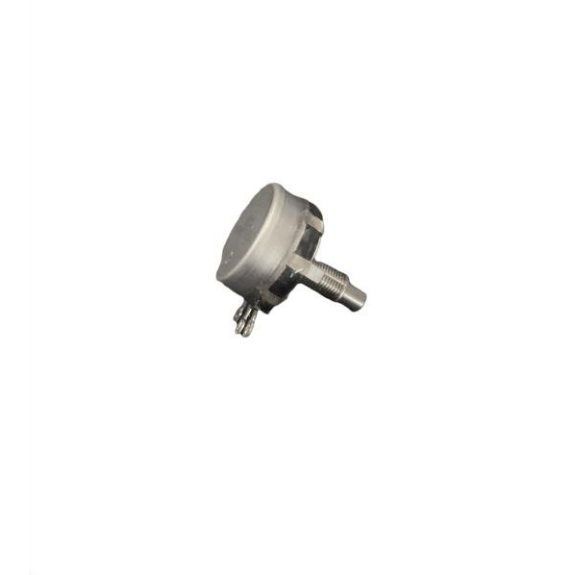

POTENTIOMETRE TRACTION BA750 NILFIS

POTENTIOMETRE

CAPTEUR LINÉAIRE MINIATURE PZ12-A-100P Le PZ12-A-100P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 100mm. Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d’entrée. Ce potentiomètre miniature est conçu pour la mesure absolue directe. Sa conception avec un corps de diamètre réduit (Section Ø 12,9) convient au montage dans des instruments, des machines ou des voitures avec un encombrement limité. Une technique améliorée de connexion à la piste résistive (technique du Double Trimming) garantit une excellente fiabilité, linéarité et répétabilité. Les multi-balais stabilisent les signaux de sortie. Ce PZ12-A-100Pest idéal dans les conditions de travail les plus difficiles. • Course de 100 mm (PZ12-A-100P). course mécanique 130mm • Vitesse maxi : 5m par seconde • Répétabilité : +/-0.01mm • Linéarité : +/-0,1% • Résolution infinie (en fonction de votre système d’acquisition) • Résistance : 4KΩ +/-20% • Tige de déplacement en acier inoxydable • Corps en aluminium, section 12,9mm • Fixation par rotules (PZ12-A-100P) • Sortie câble radiale de 1m, 3 fils • Température de fonctionnement : -30°c /+100°c • Résistance : < 10mA • Force opérationnelle : < 5N • Consommation : 3 à 10W • Tension d’entrée : 60V maxi • Poids : 0,100 kg • Dimensions : 177 × 12,9 × 12,9 mm • Câblage : 1 mètre • Technologie : Résistive • Longueur de course : 100mm

Fissuromètre potentiométrique linéaire 25mm de débattement PZ12-A-25P Le PZ12-A-25P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 25mm. Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d’entrée. Il est le produit le mieux adapté pour la surveillance de fissures (extensomètre). Ce potentiomètre miniature est conçu pour la mesure absolue directe. Sa conception avec un corps de diamètre réduit (Section Ø 12,9) convient au montage dans des instruments, des machines ou des voitures avec un encombrement limité. Une technique améliorée de connexion à la piste résistive (technique du Double Trimming) garantit une excellente fiabilité, linéarité et répétabilité. Les multi-balais stabilisent les signaux de sortie. Ce PZ12-A-25Pest idéal dans les conditions de travail les plus difficiles. • Course de 25 mm (PZ12-A-25P). course mécanique 130mm • Vitesse maxi : 5m par seconde • Répétabilité : +/-0.01mm • Linéarité : +/-0,2% • Résolution infinie (en fonction de votre système d’acquisition) • Résistance : 1KΩ +/-20% • Tige de déplacement en acier inoxydable • Corps en aluminium, section 12,9mm • Fixation par rotules (PZ12-A-25P) • Sortie câble radiale de 1m, 3 fils • Température de fonctionnement : -30°c /+25°c • Résistance : < 10mA • Force opérationnelle : < 5N • Consommation : 3 à 10W • Tension d’entrée : 60V maxi • Poids : 0,080 kg • Dimensions : 102 × 12,9 × 12,9 mm • Application : Industrie, Sport automobile • Câblage : 1 mètre • Technologie : Résistive • Longueur de course : 25mm

ELPM-50 Capteur linéaire faible bruit pour sport auto, course de 50mm POTENTIOMÈTRE LINÉAIRE COURSE 50MM POUR CALCUL DU DÉBATTEMENT DES AMORTISSEURS. • Robuste et compact • Alignement automatique des fixations (rotules) • Boîtier en aluminium étanchéité IP67 • Balais amortis en élastomère pour une résistance aux chocs et aux vibrations • Fixations par rotules à alignement automatique • Longueur de course : 50mm • Longueur hors tout du capteur (en position rentrée, entraxe rotules) : 120mm • Longueur du capteur (en position max, entraxe rotules) : 170mm • Longueur du corps : 100mm • Diamètre du corps : 9,5mm • Vitesse : 10m/sec max • Résistance (+/- 20%) : 5 KOhm • Linéarité : +/- 1 % • Poids : 29g • Plage de température : de -30°c à + 150°c (et même 175°c sur une courte durée) • Courant : <0,01 mA • Tension 24V • Câblage : 3 fils, 50cm Ce capteur de position linéaire de la série ELPM, éprouvé dans le sport automobile, a une grande durée de vie et des performances extrêmement fiables pour les applications de mesure de position dans des environnements difficiles tels que la mesure de la hauteur de caisse, de la suspension ou de l’angle de braquage. Ce capteur ELPM-50 compact de 9,5 mm de diamètre est développé grâce à une technologie qui permet de maintenir un contact permanent et uniforme avec le support et cela avec un très faible bruit électrique, même dans les conditions physiques et environnementales difficiles.

Potentiomètre, Design RMQ: Classique, Identificateur de type: M22, Diamètre de perçage: 22.5 mm, Appareil individuel, Description: 3 raccordements par vis séparés, Précision de la valeur de résistance: ± 10 % (linéaire), Résistance: R= 100 kΩ, Puissance assignée: P= 0.5 W, Degré de protection: IP66, Collerette titane, Connexion à SmartWire-DT: non, Conformité aux normes: IEC/EN 60947, VDE 0660

POTENTIOMETRE 5K + CABLE
