De dimensions compactes, l'Active Cube de Bonfiglioli est un variateur de fréquence doté de flexibilité. Cette solution spéciale s'adapte à une vaste gamme de machines, des applications de servomoteurs à l’industrie lourde. La prise en compte des nombreux bus de terrain et l'interface standardisée pour les applications de Motion Control font des ACTIVE CUBE les variateurs répondants à tous vos besoins pour toutes les applications.
Caractéristiques principales
Série extensible en option pour communication de bus de terrain et évaluation de codeur
Bornes d’alimentation enfichable (jusqu’à 3kW)
Bornes de contrôle enfichables et programmables
Connexion bus DC
Hacheur de freinage intégré
Fonction de positionnement via bus de terrain (contrôle du mouvement compatible avec CiA DS402)
Fonction maître/esclave avec transmission électronique
Contrôle de coupure de courant
Fonction STO (SIL 3 / PL e) d’absence sûre de couple intégrée
Fréquence de sortie 0...599 Hz, fréquences plus élevées sur commande
Diagnostic et réglage via un clavier en option ou un logiciel d'ordinateur
VPLC intégré
Spécifications
Indice de protection IP20 (EN 60529)
Vitesse nominale 0 ... 599 Hz
Certifications UL508c
STO (EN13849 / EN 61508)
Conformité CE
EN61800
Options principales
Clavier en option pour une facilité de réglage, mise en service, paramétrage, fonction de copie et de diagnostic
* KP500 : Clavier amovible
* KPCMK : Kit de montage en armoire et tenue en main du clavier
Interface en option pour la communication avec l'ordinateur
* KP232 : Interface de communication série qui peut se monter et se démonter pendant le fonctionnement, recommandé pour le personnel d'entretien
* CM232 : Interface de communication série qui est installée pendant la mise en service, recommandée pour l'enregistrement continu ou l'échange des données
* CM485 : Interface de communication série qui est installée pendant la mise en service, recommandée pour l'enregistrement continu ou l'échange des données
* ISO-USB : USB pour adaptateur série, découplé galvanique

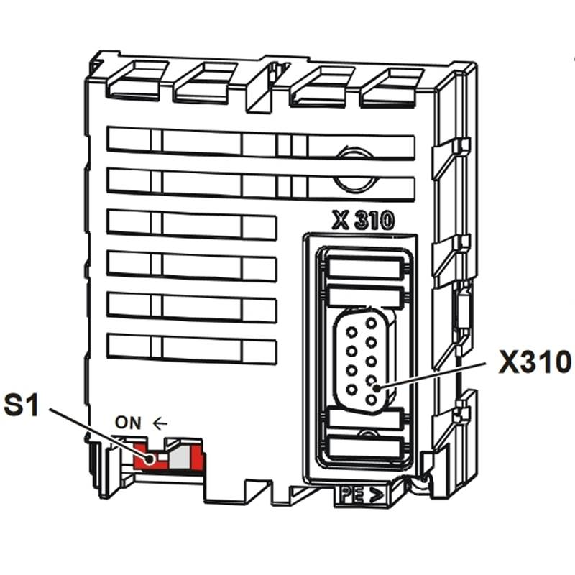

Communication de bus de terrain en option :
* CM-CAN : CANopen
* CM-PDP : PROFIBUS
* CM232 : Modbus ASCII et Modbus RTU pour connexion de point à point
* CM485 : Modbus ASCII et Modbus RTU via connexion RS485
* CM-DeviceNet : DeviceNet
* CM-EtherCAT® : EtherCAT®
* CM-PROFINET : PROFINET
* CM-Ethernet/IP : Ethernet/IP avec un port utilisable comme dispositif de fin de ligne
* CM-Ethernet/IP-2P : Ethernet/IP avec deux ports utilisables (la connexion en guirlande est possible)
* CM-Modbus/TCP : Modbus/TCP avec un port utilisable comme dispositif de fin de ligne
* CM-Modbus/TCP-2P : Modbus/TCP avec deux ports utilisables (la connexion en guirlande est possible)
* Ethernet VABus/TCP : VABus/TCP : avec un port utilisable comme dispositif de fin de ligne
* Ethernet VABus/TCP-2P : VABus/TCP avec deux ports utilisables (la connexion en guirlande est possible)
En option Extension E/S :
* EM-IO-01 : Extension pour 3 entrées numériques, 2 sorties relais, 1 entrée analogique, 1 sortie analogique, connexion de bus système, sortie d'alimentation 24 V CC
* EM-IO-02 : Extension pour 3 entrées numériques, 1 sortie relais, 1 entrée analogique, 1 sortie analogique, entrée de moteur PTC, connexion de bus système, sortie d'alimentation 24 V CC
* EM-IO-03 : Extension pour 2 entrées numériques, 1 sortie relais, 1 entrée analogique, 2 sorties analogiques, entrée de moteur PTC, connexion de bus système, sortie d'alimentation 24 V CC
* EM-IO-04 : Extension pour 2 entrées numériques, 1 port numérique (entrée ou sortie), une entrée de moteur PTC, connexion de bus système, sortie d'alimentation 24 V CC
Codeur et évaluation de feedback en option :
* EM-ENC-01 : Entrée de codeur TTL/HTL (2 canaux), sortie d'émulation du codeur (2 canaux), 1 entrée analogique, connexion bus système, sortie d'alimentation 5 V CC
* EM-ENC-02 : Entrée de codeur TTL/HTL (2 canaux), 1 sortie numérique (entrée ou sortie), 1 entrée analogique, 1 sortie analogique, connexion bus système, sortie d'alimentation 5 V CC
* EM-ENC-03 : Entrée du codeur TTL/HTL (2 canaux), connexion bus système
* EM-ENC-04 : Entrée de codeur TTL/HTL (3 canaux), 1 sortie relais, 1 entrée analogique, 1 sortie analogique, sortie d'alimentation 24 V, sortie d'alimentation 5 V CC
* EM-ENC-05 : Sortie de codeur TTL/HTL (3 canaux), 1 entrée analogique, 1 sortie analogique, connexion bus système, sortie d'alimentation 24 V, sortie d'alimentation 5 V CC
* EM-RES-01 : Entrée du résolveur, sortie d'émulation du codeur (2 canaux), 1 entrée analogique, connexion bus système
* EM-RES-02 : Entrée du résolveur, sortie d'émulation du codeur (3 canaux), 1 entrée analogique
* EM-RES-03 : Entrée du résolveur, 3 entrées numériques, 2 sorties numériques, 1 entrée analogique, bus système
* EM-ABS-01 : Entrée codeur absolu (Hiperface, EnDat 2.1, SinCos), 3 entrées numériques, 2 sorties numériques, 1 entrée analogique, bus système, sortie d'alimentation CC 5...12 V
Logiciel d'ordinateur en option
VPlus pour Windows avec réglage, moniteur de terminal, fenêtre de valeurs réelles, fonction d'oscilloscope
Variante pour extension de fonctionnalité :
* Broche (jusqu'à fréquence de sortie 1600 Hz)
* Machine d'enroulement de fils textiles
* Alimentation synthétique
Accessoires :
Résistances de frein
Type BR : Les résistances de frein sont une solution économique pour dissiper la puissance du générateur en phase de décélération. Un capteur thermique protège la résistance de frein contre la surchauffe.
Inductance de ligne de type LCVS et LCVT : L'inductance de ligne de type LCVS (pour installation d'alimentation monophasée) et LCVT (pour installation d'alimentation triphasée) accroit la protection contre la surtension du variateur et augmente la compatibilité électromagnétique du système.
Filtres de puissance de type FTV : En fonction des limites d'application, certains niveaux de compatibilité électromagnétique doivent être atteints. Les filtres de puissance sont un composant pour améliorer le comportement de compatibilité électromagnétique dans une installation de machines.
