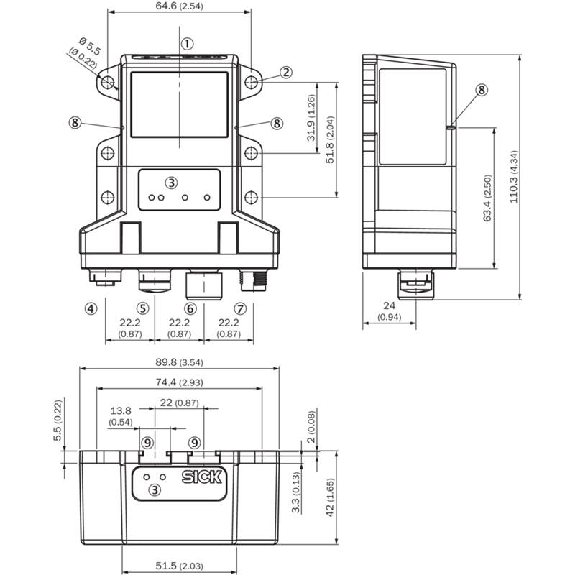

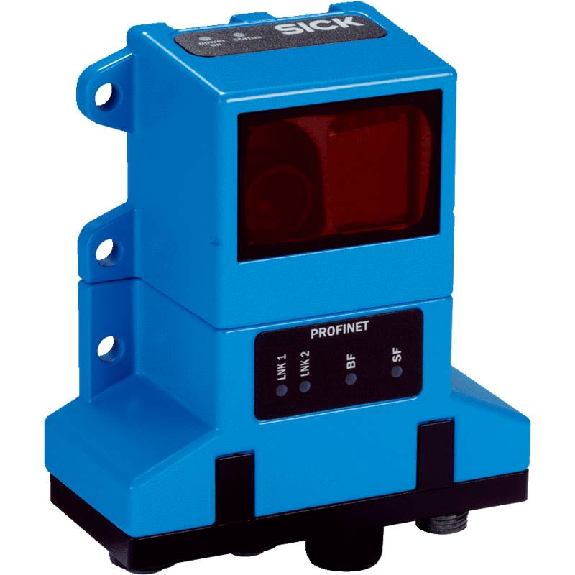

Mesure de distance Led rouge P=100mm ±20mm PROFINET

Capteur de mesure linéaire• Distance de lecture: 100 mm ± 20 mm• Largeur de code-barres: 30 mm• Durée de sortie: 1 ms• Résolution: 0,1 mm, 1 mm• Répétabilité: 1 mm• Vitesse de mouvement max.: 4 m/s• Interface de communication: SSI• Raccordement: Connecteur mâle M12, 8 pôles• Température d'utilisation -30°C . . +60°C• Série: OLM100

Capteur de mesure linéaire• Plage de mesure: 0 m .. . 10.000 m• Résolution: 0,1 mm, 1 mm• Répétabilité: 0,15 mm• Vitesse de mouvement max.: 10 m/s• Distance de lecture: 100 mm ± 20 mm• Largeur de code-barres: 30 mm• Source d'émission: LED, rouge• Interface de communication: SSI• Sortie numérique: Push-pull, PNP/NPN• Tension d'alimentation: 10-30Vdc• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +60 °C• Série: OLM100 Hi

Capteur de mesure linéaire• Distance de lecture: 100 mm ± 20 mm• Largeur de code-barres: 30 mm• Durée de sortie: 1 ms• Résolution: 0,1 mm, 1 mm• Répétabilité: 0,15 mm• Vitesse de mouvement max.: 10 m/s• Interface de communication: SSI• Mode de raccordement: Connecteur mâle M12, 8 pôles• Température d'utilisation -30°C . . +60°C• Série: OLM100 Hi

Capteur de mesure linéaire• Distance de lecture: 100 mm ± 20 mm• Largeur de code-barres: 30 mm• Durée de sortie: 2,5 ms• Résolution: 0,1 mm, 1 mm, 10 mm, 100 mm• Répétabilité: 0,15 mm• Vitesse de mouvement max.: 10 m/s• Interface de communication: EtherNet/IP™• Série: OLM200

Capteur de mesure linéaire• Distance de lecture: 100 mm ± 20 mm• Largeur de code-barres: 30 mm• Durée de sortie: 5 ms• Résolution: 0,1 mm, 1 mm• Répétabilité: 1 mm• Vitesse de mouvement max.: 4 m/s• Interface de communication: Série RS-485• Raccordement: Connecteur mâle M12, 5 pôles• Température d'utilisation -30°C . . +60°C• Série: OLM100

Capteur de mesure de distance• Format: Parallélépipédique• Principe de fonctionnement: Détecteur optique, Triangulation• Caractéristique faisceau: Divergent• Portée: 20...80 mm• Résolution: < 120 µm• Sortie analogique: Tension, 1…10 V• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Ø 5 mm à 50 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 1000 Hz• Mode de raccordement: Câble, 2.00 m, PVC• Tension d'alimentation: 13-30Vdc• Dimensions: 12 x 37,9 x 21,6 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: 0…45 °C• Série: 6K

Capteur de mesure de distance• Format: Parallélépipédique• Principe de fonctionnement: Détecteur optique, Triangulation• Caractéristique faisceau: Divergent• Portée: 30...200 mm• Résolution: < 0,68 mm• Sortie analogique: Tension, 1…10 V• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Ø 9.5 mm à 100 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 1000 Hz• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 13-30Vdc• Dimensions: 12 x 37,9 x 21,6 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: 0…45 °C• Série: 6K

Capteur de mesure de distance• Format: Parallélépipédique• Principe de fonctionnement: Détecteur optique, Triangulation• Caractéristique faisceau: Divergent• Portée: 30...200 mm• Résolution: < 0,68 mm• Sortie analogique: Tension, 1…10 V• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Ø 9.5 mm à 100 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 1000 Hz• Mode de raccordement: Câble, 2.00 m, PVC• Tension d'alimentation: 13-30Vdc• Dimensions: 12 x 37,9 x 21,6 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: 0…45 °C• Série: 6K

Capteur de mesure de distance• Format: Parallélépipédique• Principe de fonctionnement: Détecteur optique, Triangulation• Caractéristique faisceau: Divergent• Portée: 10...85 mm• Résolution: < 0,15 mm• Sortie analogique: Tension, 1…10 V• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Ø 5 mm à 50 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 1000 Hz• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 13-30Vdc• Dimensions: 12 x 37,9 x 21,6 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: 0…45 °C• Série: 6K

Détecteur de mesure de distances• Version: OM70 multi-spot• Distance de mesure Sd: 100 .. . 500 mm• Plage de mesure (Largeur): 13 .. . 66 mm• Réglage: Touch Display, RS485• Résolution: 4 .. . 25 µm• Source d'émission: Laser, Lumière rouge• Forme du faisceau: Multi-spot• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 0-10V• Sortie commutation: Push-pull• Fréquence de mesure: 1540 Hz• Raccordement: Connecteur M12 8-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 50 .. . 550 mm• Reproductibilité: 2 … 86 µm• Réglage: Teach-in: Touche / IO-Link.• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 2-10mA• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (l x H x P): 13,6 x 49 x 40,3 mm • Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 50 .. . 550 mm• Reproductibilité: 2 … 86 µm• Réglage: Teach-in: Touche / IO-Link.• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 0 … 10 VDC / 0 … 5 VDC• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (l x H x P): 13,6 x 49 x 40,3 mm • Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30
