Laser de mesure Ligne P=50-300mm 4-20mA/0-10V+PNP / M12 8P

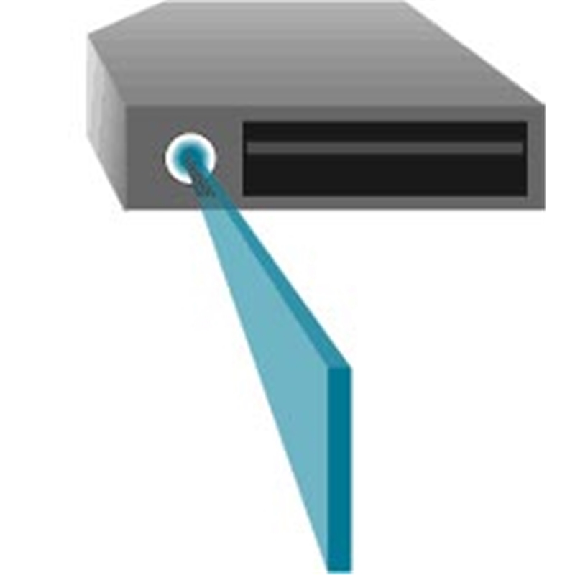

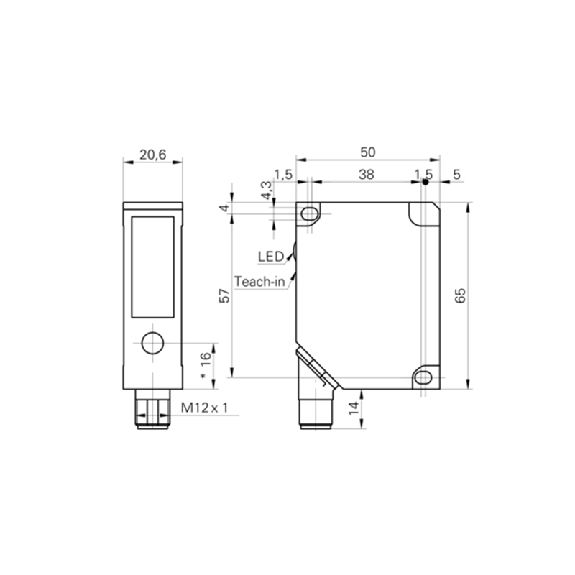

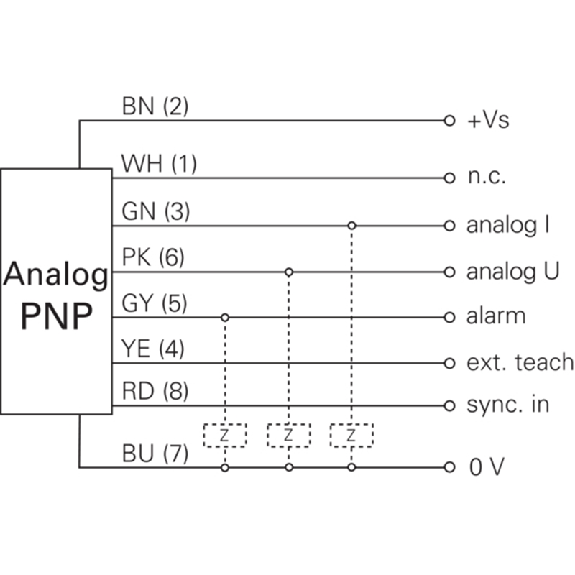

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 30 .. . 130 mm• Résolution: 0,005 .. . 0,06 mm• Réglage: Teach-in: Touche / ext.• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, faisceau divergent• Portée: Réglable de 80 à 300 mm • Précision: ±0,25 % P.E . • Fidélité de répétition: 0,25 % P.E . • Résolution: 0,1 % P.E . • Réglage: Teach• Source d'émission: Laser, Lumière rouge, Classe 2• Taille du spot lumineux: 2 x 4.5 mm à 300 mm • Sortie analogique: Courant 4…20 mA, linéaire croissant/décroissant• Sortie de commutation: PNP (x2)• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1000 Hz• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 17 x 50 x 50 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: 0…45 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 26K

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 30 .. . 70 mm• Résolution: 0,004 .. . 0,02 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: de 50 .. . 250 mm• Résolution: • Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 50 .. . 300 mm• Résolution: • Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Câble 2 m, 8 fils• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: -20 .. . +60 °C• Série: OADM 20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: de 50 .. . 300 mm• Résolution: 0,01 .. . 0,33 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 100 .. . 1000 mm• Résolution: 20 .. . 400 µm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point (Ø 2 mm)• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 15-28Vdc• Dimensions (l x H x D): 20,4 x 135 x 45 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 21

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, faisceau divergent• Portée: 30 à 100 mm• Précision: ±0,25 % P.E . • Fidélité de répétition: 0,25 % P.E . • Résolution: 0,1 % P.E . • Réglage: Teach• Source d'émission: Laser, Lumière rouge, Classe 2• Taille du spot lumineux: 1.5 x 3.25 mm à 100 mm• Sortie analogique: Courant 4…20 mA, linéaire croissant/décroissant• Sortie de commutation: PNP (x2)• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1000 Hz• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 18-28Vdc• Dimensions: 17 x 50 x 50 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: 0…45 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 26K

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 50.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 1 mm• Répétabilité: max . 2 mm• Précision: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Réflexion directe, laser visible classe 2, 50 ± 10 mm, spot rond, résolution 2 µm, PNP, câble 2 m

Réflexion directe, laser visible classe 2, 50 ± 10 mm, spot rond, résolution 2 µm, PNP, câble 5 m

Réflexion directe, laser visible classe 2, 300 ± 150 mm, spot rond, résolution 30 µm, PNP, câble 2 m

Réflexion directe, laser visible classe 2, 300 ± 150 mm, spot rond, résolution 30 µm, PNP, câble 5 m

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: de 100 .. . 600 mm• Résolution: 0,015 .. . 0,67 mm• Réglage: Teach-in: Touche / ext.• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 50.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 0,1 mm• Répétabilité: max . 0,25 mm• Précision: ± 3 mm• Temps de réponse minimal: 10 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie numérique: 1 .. . 2 x PNP• Entrée multifonction (MF): - / 1 x• Interface de communication: Série RS-422• Mode de raccordement: Connecteur mâle, M12, 8 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50
