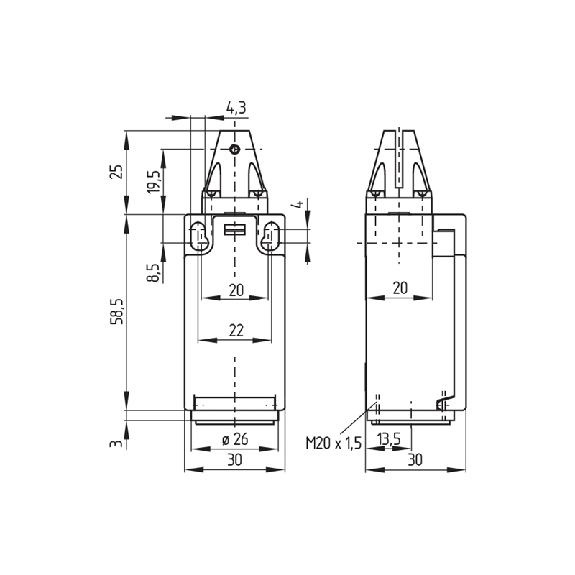

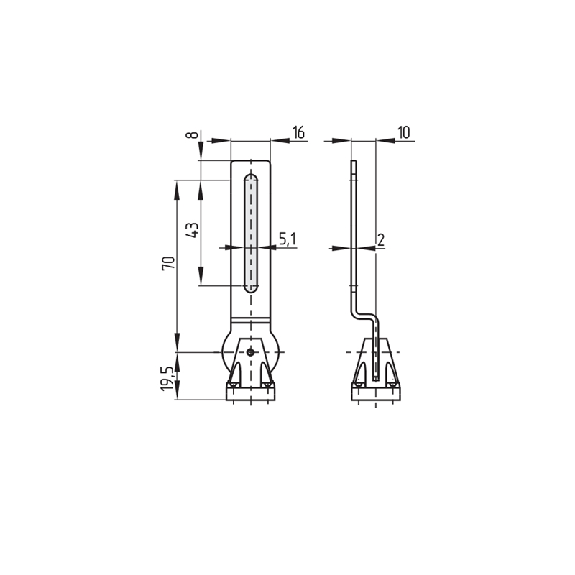

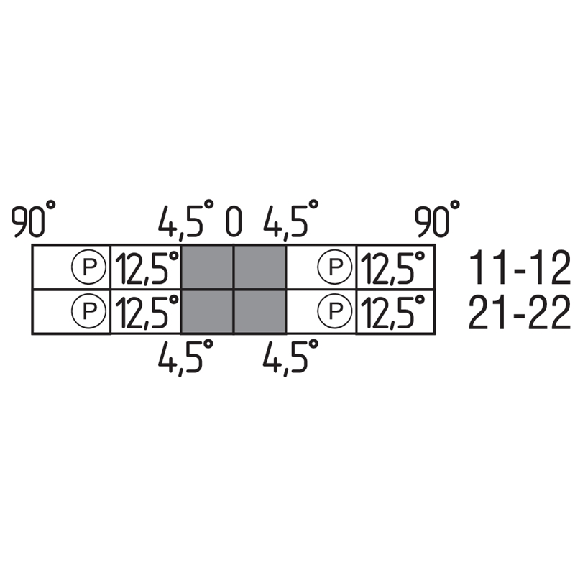

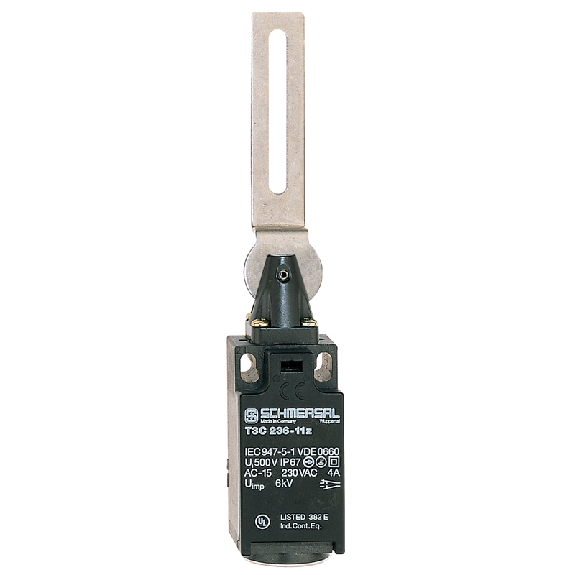

Int.de séc. à levier à fente droit 2NF, 1xM20 - T4C 236-02Z-M20

Interrupteur de sécurité à actionneur séparé Boîtier: Boîtier métallique, une entrée câbles filetée M20x1,5 Blocs de contact: 2NO+1NC rupture lente (B22) Ouverture positive: Oui Tête: A actionneur séparé Actionneur: Droit Parties métalliques externes: Acier galvanisé Type de contacts: Contacts en argent Presse-étoupes ou connecteurs pré-installés: Aucun Degré de protection: IP67 selon EN 60529 Température ambiante: -25°C .. . +80°C Série: FD

Interrupteur de sécurité sans contact Pièce du système: Capteur et actionneur Nombre de contacts NO: 1 Nombre de contacts NF: 1 Nombre de contacts de signalisation: 0 Distance d'activation sécurisée Sao: 6 mm Type de sortie: Contacts Reed Raccordement: Câble 3 m, PVC Connexion en série sûre: Aucun, seulement un seul câblage (avec diagnostic) Affichage d'état: non Dimensions: 13 mm x 25 mm x 87,5 mm Matériau du boîtier: VISTAL Indice de protection: IP67 (CEI 60529) Température de service: 30 °C .. . +60 °C Type: Type 4 (EN ISO 14119) Série: RE2

Interrupteur de sécurité sans contact Format: Cylindrique fileté, M30 x 1,5 Systeme: Capteur avec actionneur Principe du capteur: Magnétique Distance d'activation sécurisée Sao: 6 mm Nombre de contacts NO: 1 Nombre de contacts NF: 1 Type de sortie: Contacts Reed Raccordement: Câble 3 m, PVC Connexion en série sûre: Avec Flexi Loop (avec diagnostic) Affichage d'état: Non Matériau du boîtier: PPS renforcé de fibres de verre Indice de protection: IP67 Température de service: 20 °C .. . +60 °C Type: Type 4 (EN ISO 14119) Degré de codage de l'actionneur: Bas (EN ISO 14119) Série: RE31

Actionneur Description: Actionneur coudé Contenu de la livraison: Avec deux vis de sécurité M4

Capteur de sécurité avec technologie RFID Boîtier: Boîtier en technopolymère Entrées et sorties :- 2 entrées de sécurité IS1-IS2,- 2 sorties de sécurité OS1-OS2,- 1 sortie de signalisation O3 Alimentation: 24 Vdc Raccordement: Connecteur M12 intégré en technopolymère 8 pôles Niveau de codification de l'actionneur: Faible niveau (0T) Distance d'actionnement de l'actionneur: 11 mm Dimensions: 37x26x18 mm, fixation latérale (G) Degré de protection: IP67 selon EN 60529 et IP69K selon ISO 20653 Température ambiante: -25 .. . +70°C Série: ST G

Interrupteur de sécurité sans contact Pièce du système: Capteur et actionneur Principe du capteur: RFID Codage: Universel Degré de codage: Bas (EN ISO 14119) Distance d'activation sécurisée Sao: 25 mm Distance de désactivation sécurisée Sar: 35 mm Type de sortie: Sorties à semi-conducteurs à autosurveillance (OSSD) Raccordement: Câble avec connecteur mâle M12, 5 pôles Longueur du câble: 0,2 m, PVC Connexion en série sûre: Avec Flexi Loop (avec diagnostic) Tension d'alimentation Uv: 24 V DC (20,4 V DC .. . 26,4 V DC) Diamètre du boîtier (capteur/actionneur): M18 / M30 Matériau du boîtier: Valox DR48 Indice de protection: IP67 (CEI 60529), IP69K (ISO 20653) Température de service: 25 °C .. . +70 °C Sécurité: SIL3 (CEI 61508), Catégorie 4 (EN ISO 13849), PL e (EN ISO 13849) Série: TR4 Direct

Interrupteur de sécurité sans contact Pièce du système: Capteur et actionneur Principe du capteur: RFID Codage: Universel Distance d'activation sécurisée Sao: 15 mm Distance de désactivation sécurisée Sar: 25 mm Nombre de sorties sécurisées: 2 Type de sortie: Sorties à semi-conducteurs à autosurveillance (OSSD) Raccordement: Câble, PVC Longueur du câble: 3 m Connexion en série sûre: Dans larmoire électrique (avec diagnostic) Affichage d'état: Oui Affichage de zone limite: Non Tension d'alimentation Uv: 24 V DC (20,4 V DC .. . 26,4 V DC) Dimensions (l x H x P): 25 mm x 88 mm x 20 mm Matériau du boîtier: Valox DR48 Indice de protection: IP67 (CEI 60529), IP69K (ISO 20653) Température de service: 25 °C .. . +70 °C Série: TR4 Direct

Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix du2019applications pour le marché mondial . Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires . Remarques : Complète, avec adaptateur pour commande rotative et pièces d'assemblage . Rallonge d'axe supplémentaire nécessaire . Pour une longueur d'axe max . de 60 mm sans support d'axe, non combinable avec poignée supplémentaire NZM..-XDZ . Plaque d'avertissement/étiquette de repérage à clip . Standard, noire/grise . Verrouillable sur la poignée et le commutateur par 3 cadenas maximale . Verrouillable sur la poignée en position 0, verrouillable en position 0 sur le commutateur par 3 cadenas maximale . Modifiable également en position I . Avec verrouillage de la porte . Utilisable pour : NZM4(-4), N(S)4(-4)

Interrupteur de sécurité de type 2, avec contact d'état de porte Tension de service de lélectroaimant: AC/DC 24 V +10%, -15% Mode dinterverrouillage: Verrouillage hors tension, interverrouillage mécanique Contacts: Contact à action dép . 2 O + 1 F + 1 F (contact d'état de porte) Indication de fonctionnement: Sans LED Direction dattaque: Horizontale et verticale réglable par pas de 90° Surcourse: Surcourse horizontale Raccordement: 1 x Connecteur SR11 Matériau du boîtier: Thermoplastique renforcé avec des fibres de verre Classe de protection: IP67 Température ambiante: - 20 . . . + 55°C Série: TP

Poignée actionneur pour interrupteur

Interrupteur de sécurité avec verrouillage et technologie RFID Boîtier: Boîtier en technopolymère Principe de fonctionnement:- Principe D, actionneur verrouillé avec électroaimant désexcité- Mode 1: sorties de sécurité OS actives avec protection verrouillée Entrées et sorties :- 2 entrées de sécurité IS1, IS2- 2 sorties de sécurité OS1, OS2- 1 sortie de signalisation « actionneur inséré » O3- 1 sortie de signalisation « actionneur verrouillé » O4- 2 entrées d'activation électroaimant IE1, IE2- 1 entrée de réarmement I3 Déverrouillage auxiliaire frontal et arrière: Déverrouillage frontal avec serrure Raccordement: Connecteur M12 axial à 12 pôles Actionneur: Avec actionneur avec haut niveau dencodage VN NS-F41 Force d'extraction pour l'actionneur: 20 N (standard) Degré de protection: IP67 selon EN 60529 et IP69K selon ISO 20653 Température ambiante: -20°C . . . +50°C Série: NS

Interrupteur de sécurité à interverrouillage Niveau de codage selon EN ISO 14119: Faible Mode daction: Électromécanique Ouverture hors tension: Oui Déverrouillage manuel: Oui Nombre de contacts auxiliaires: 1 Nombre de contacts de sécurité: 1 Force de retenue, max.: 1 300 N Force de maintien: 30 N Déverrouillage manuel latéral: En bas Tension assignée d'alimentation: 230 VAC Élément de commutation: Contact NO, contact NF Principe de commutation: Action lente, contact NF à ouverture positive Matériau des contacts: Argent Raccordement: - Connecteur M12, 4 pôles, codage A- Connecteur M12, 4 pôles, codage B Dimensions: 90 mm x 84 mm x 30 mm Matériau du boîtier: Plastique, thermoplastique Étanchéité: IP67 Température de fonctionnement: -25 . . . +60 °C Remarque (déverrouillage manuel): Avec clef trois pans M5 Série: AZM 170

Interverrouillage de sécurité avec actionneur séparé Information générale: Codage universel Codage selon EN ISO 14119: Faible Mode daction: RFID Ouverture hors tension: Oui Surveillance de lactionneur: Oui Diagnostic par bus sériel: Oui Maintien: Oui Déverrouillage manuel: Oui Connexion en série: Oui Nombre de sorties de sécurité numériques: 2 Force de retenue, max.: 1 500 N Raccordement: Connecteur M12, 8 pôles, codage A Tension d'alimentation: 24 VDC -15 % / +10 % Dimensions: 120 mm x 87,5 mm x 35 mm Matériau du boîtier: Plastique, thermoplastique Etanchéité: IP67, IP69, IP66 Température ambiante: +0 . . . +60 °C Sécurité: PL e, Catégorie 4, SIL 3 Recommandation (actionneur): AZ/AZM300-B1 Série: AZM300

Interrupteur de sécurité RFID avec verrouillage avec dispositifs de commande intégrés, avec actionneur Boîtier: Boîtier métallique, trois entrées câbles filetées M20x1,5 Tête: Tête orientable Principe de fonctionnement:- Principe D, actionneur verrouillé avec électroaimant désexcité Entrées et sorties:- 2 entrées de sécurité IS1-IS2,- 2 sorties de sécurité OS1-OS2,- 1 sortie de signalisation « actionneur inséré » O3,- 1 sortie de signalisation « actionneur verrouillé » O4,- entrées d'activation électroaimant I4 ou IE1-IE2,- 1 entrée de programmation actionneur / réarmement I3 Activation sorties de sécurité OS:- Mode 1 : sorties de sécurité actives avec l'actionneur inséré et verrouillé Actionneur: Haut niveau dencodage VN NG-F31 Type de connexion: Sans connecteur Configuration de couvercle: 1 dispositif- Couvercle, position 1: 1 bouton blanc 1NO+1NC Degré de protection: IP65 selon EN 60529 Série: NG
