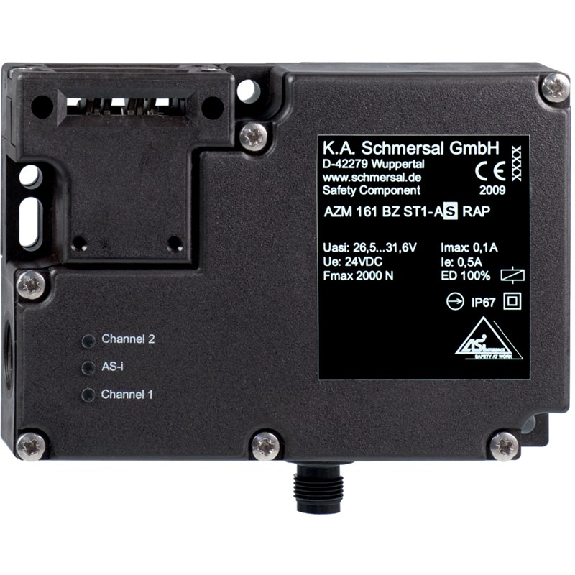

Dispositif d'interverrouillage, AS-i SaW, 24Vdc - AZM 161 B ST1-AS AP

Interrupteur de sécurité à actionneur séparé Boîtier: Boîtier en technopolymère, trois entrées câbles à défoncement filetées M20x1,5 Blocs de contact: 1NO+2NC rupture lente (B20) Ouverture positive: Oui Type de tête: TE92-E3 x FW Actionneur: Profilé Force dextraction de lactionneur: 10 N Parties métalliques externes: Acier galvanisé Type de contacts: Contacts en argent Presse-étoupes ou connecteurs pré-installés: Aucun Degré de protection: IP67 selon EN 60529 Température ambiante: -25°C .. . +80°C Série: FW

nterrupteur précablé modulaire à levier rotatif en metal avec tige flexible réglable Boîtier: Boîtier en technopolymère, entr'axe trous de fixage 20 mm Blocs de contact: 1NO+1NC rupture brusque (B11) Tête: Tête en métal pour actionnueurs à levier rotatif Actionneur: Levier en métal avec tige flexible réglable Raccordement: Connecteur en technopolymère 1NO+1NC et câble PUR sans halogènes 4x0,75 mm² Câble: Câble type N, longueur 2 m, 4 fils Type de contacts: Contacts en argent Degré de protection: IP67 selon EN 60529 et IP69K selon ISO 20653 Température ambiante: -25°C .. . +80°C Série: NF

Interrupteur de sécurité à câble sans réarmement pour arrêts simples Boîtier: Boîtier métallique, trois entrées câbles filetées PG13,5 Blocs de contact: 2NO+1NC rupture lente (B22) Ouverture positive: Oui Tête: A câble sans réarmement pour arrêts simples, tête transversale Type de contacts: Contacts en argent Presse-étoupes pré-installés: Pas de presse-étoupe Degré de protection: IP67 selon EN 60529 Température ambiante: -25°C .. . +80°C Série: FL

Inverseurs, Contacts: 6, 20 A, plastron: 0-1-2, 60 °, à accrochage, Montage encastré

Interrupteur de sécurité sans contact Pièce du système: Capteur et actionneur Principe du capteur: Magnétique Degré de codage de l'actionneur: Bas (EN ISO 14119) Nombre de contacts NO: 2 Nombre de contacts NF: 0 Nombre de contacts de signalisation: 1 Mode de raccordement: Câble Longueur du câble: 5 m Connexion en série sûre: Non Affichage d'état: Oui Dimensions: 13 mm x 25 mm x 87,5 mm Matériau du boîtier: VISTAL Indice de protection: IP67 (CEI 60529) Température de service: 30 °C . . . +60 °C Type: Type 4 (EN ISO 14119) Série: RE2

Interrupteur de sécurité magnétique Boîtier: Bloc non affleuré, avec voyant lumineux LED Contacts: 1NF+1NO (Reed) Actionneur: Aimant Intervalle de commutation protégé MARCHE Sao: 4 mm Intervalle de commutation protégé ARRET Sar: 14 mm Raccordement: Câble 1 m, PVC Dimension: 25 mm x 13 mm x 33 mm Materiau du boîtier: Plastique, thermoplastique renforcé de fibres de verre Classe de protection: IP67 Température ambiante: -20 .. . 70 °C Actionneur recommandé: BPS 250 (Non inclus) Série: BNS 250

Interrupteur de position de précision Format: Cylindrique fileté, M8 Force de pression: 0.74 N max . (X-Y), 0.98 N max . (Z) Contact: 2 fils NF, 1 mA - 5 VDC à 30 mA - 30 VDC (charge résistive) Actionneur: Plongeur hémisphérique Raccordement: Câble 1 m Degré de protection: IP67 Température ambiante: -10 °C . . . 70 °C

Interrupteur de sécurité sans contact Pièce du système: Capteur et actionneur Principe du capteur: RFID Codage: Universel Distance d'activation sécurisée Sao: 15 mm Distance de désactivation sécurisée Sar: 25 mm Nombre de sorties sécurisées: 2 Type de sortie: Sorties à semi-conducteurs à autosurveillance (OSSD) Raccordement: Câble avec connecteur mâle M12, 8 pôles Longueur du câble: 0,2 m Connexion en série sûre: Avec Flexi Loop (avec diagnostic), avec répartiteur en T (sans diagnostic) Affichage d'état: Oui Affichage de zone limite: Non Tension d'alimentation Uv: 24 V DC (20,4 V DC .. . 26,4 V DC) Dimensions (l x H x P): 25 mm x 88 mm x 20 mm Matériau du boîtier: Valox DR48 Indice de protection: IP67 (CEI 60529), IP69K (ISO 20653) Température de service: 25 °C .. . +70 °C Série: TR4 Direct

Interrupteur de sécurité sans contact Pièce du système: Capteur et actionneur Principe du capteur: RFID Codage: Universel Distance d'activation sécurisée Sao: 25 mm Distance de désactivation sécurisée Sar: 35 mm Nombre de sorties sécurisées: 2 Type de sortie: Sorties à semi-conducteurs à autosurveillance (OSSD) Raccordement: Câble, PVC Longueur du câble: 10 m Connexion en série sûre: Dans larmoire électrique (avec diagnostic) Affichage d'état: Oui Affichage de zone limite: Non Tension d'alimentation Uv: 24 V DC (20,4 V DC .. . 26,4 V DC) Diamètre du boîtier (capteur/actionneur): M18 / M30 Indice de protection: IP67 (CEI 60529), IP69K (ISO 20653) Température de service: 25 °C .. . +70 °C Série: TR4 Direct

Interrupteur de sécurité RFID avec verrouillage avec dispositifs de commande intégrés, avec actionneur Boîtier: Boîtier en technopolymère Principe de fonctionnement:- Principe D, actionneur verrouillé avec électroaimant désexcité- Mode 1 : sorties de sécurité OS actives avec protection verrouillée Entrées et sorties :- 2 entrées de sécurité IS1-IS2,- 2 sorties de sécurité OS1-OS2,- 1 sortie de signalisation « actionneur inséré » O3,- 1 sortie de signalisation « actionneur verrouillé » O4,- 2 entrées d'activation électroaimant IE1-IE2,- 1 entrée de programmation / réarmement I3 Déverrouillage auxiliaire orientable: Frontal avec tournevis Sens de sortie des connexions: Câble ou connecteur en bas Type de connexion: Deux connecteurs M12 (12 pôles + 12 pôles) Actionneur: Avec haut niveau dencodage VN NS-F41 Configuration des boutons: 1 dispositif- Position 1: 1 bouton blanc 1NO Degré de protection: IP65 selon EN 60529 Série: NS

Interverrouillage de sécurité avec actionneur séparé Information générale: Codage individuel pour apprentissage multiple Codage selon EN ISO 14119: Haut Mode daction: RFID Ouverture hors tension: Oui Surveillance de lactionneur: Oui Diagnostic par bus sériel: Oui Maintien: Oui Déverrouillage manuel: Oui Connexion en série: Oui Nombre de sorties de sécurité numériques: 2 Force de retenue, max.: 1 500 N Raccordement: Connecteur M12, 8 pôles, codage A Tension d'alimentation: 24 VDC -15 % / +10 % Dimensions: 120 mm x 87,5 mm x 35 mm Matériau du boîtier: Plastique, thermoplastique Etanchéité: IP67, IP69, IP66 Température ambiante: +0 . . . +60 °C Sécurité: PL e, Catégorie 4, SIL 3 Recommandation (actionneur): AZ/AZM300-B1 Série: AZM300

Interverrouillage de sécurité avec actionneur séparé Information générale: Codage universel Codage selon EN ISO 14119: Faible Mode daction: RFID Ouverture sous tension: Oui Surveillance de lactionneur: Oui Maintien: Oui Déverrouillage manuel: Oui Connexion en série: Oui Nombre de sorties de sécurité numériques: 2 Force de retenue, max.: 1 500 N Raccordement: Connecteur M12, 8 pôles, codage A Tension d'alimentation: 24 VDC -15 % / +10 % Dimensions: 120 mm x 87,5 mm x 35 mm Matériau du boîtier: Plastique, thermoplastique Etanchéité: IP67, IP69, IP66 Température ambiante: +0 . . . +60 °C Sécurité: PL e, Catégorie 4, SIL 3 Recommandation (actionneur): AZ/AZM300-B1 Série: AZM300

Interverrouillage de sécurité avec actionneur séparé Information générale: Codage universel Codage selon EN ISO 14119: Faible Mode daction: RFID Ouverture hors tension: Oui Surveillance de lactionneur: Oui Maintien: Oui Déverrouillage manuel: Oui Connexion en série: Oui Nombre de sorties de sécurité numériques: 2 Force de retenue, max.: 1 500 N Raccordement: Connecteur M12, 8 pôles, codage A Tension d'alimentation: 24 VDC -15 % / +10 % Dimensions: 120 mm x 87,5 mm x 35 mm Matériau du boîtier: Plastique, thermoplastique Etanchéité: IP67, IP69, IP66 Température ambiante: +0 . . . +60 °C Sécurité: PL e, Catégorie 4, SIL 3 Recommandation (actionneur): AZ/AZM300-B1 Série: AZM300

Interverrouillage de sécurité avec actionneur séparé Information générale: Codage individuel pour apprentissage multiple Codage selon EN ISO 14119: Haut Mode daction: RFID Ouverture sous tension: Oui Surveillance de lactionneur: Oui Diagnostic par bus sériel: Oui Maintien: Oui Déverrouillage manuel: Oui Connexion en série: Oui Nombre de sorties de sécurité numériques: 2 Force de retenue, max.: 1 500 N Raccordement: Connecteur M12, 8 pôles, codage A Tension d'alimentation: 24 VDC -15 % / +10 % Dimensions: 120 mm x 87,5 mm x 35 mm Matériau du boîtier: Plastique, thermoplastique Etanchéité: IP67, IP69, IP66 Température ambiante: +0 . . . +60 °C Sécurité: PL e, Catégorie 4, SIL 3 Recommandation (actionneur): AZ/AZM300-B1 Série: AZM300
