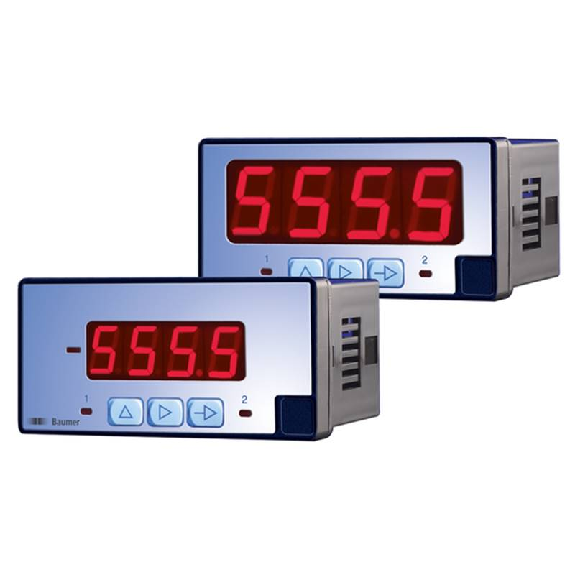

Ind. de tension-courant AC/DC 48x96 12-265VDC/20-265VAC

Indicateur de grandeur électrique• Entrée: Tension AC/DC jusqu’à 600 V• Entrée: Courant AC/DC 1 A, 5 A et entrée Shunt 60 ou 100 mV• Sortie: 2 relais• Seuils: 2• Affichage: LED rouge• Digits: -1999...9999, 4 digits, 14 mm• Format: DIN 96 x 48 x 96 mm• Alimentation universelle: 12 à 265 VDC et 20 à 265 VAC • Mode de raccordement: borniers à ressort débrochable• Protection DIN EN 60529: IP65 (en façade)• Température ambiante: -10...+60 °C

Le modèle JUNIOR-E est le MULTIMÈTRE de panneau SIMPLE ET ECONOMIQUE le plus complet du marché. TENSION DC (±600V, ±200V et ±20V) COURANT DC (±5A, ±1A, ±100mV et ±60mV) TENSION AC (0-600V, 0-200V et 0-20V) COURANT AC (0-5A, 0-1A, 0-100mV et 0-60mV) Les modèles JR-E et JR20-E acceptent des signaux d’entrée de tensions et courants continus ou alternatifs utilisés dans l’industrie. Échelle facilement configurable quelque soit l’unité d’ingenierie en utilisant le mode manuel (valeurs théoriques du transducteur) ou le mode apprentissage (valeurs réels). Alimentation universelle AC/DC avec une large plage de tension. Les instruments sont complètements programmables. 4 dígits de 14mm et affichage −9999 à 9999 pour JR-E 4 dígits de 20mm et affichage −1999 à 9999 pour JR20-E Point décimal programmable pour JR-E et JR20-E Dispose de trois touches en face avant qui permettent la programmation totale de l’instrument et differentes fonctions en mode opérationnel ainsi que de 2 leds indicateurs de l’état des relais (seulement avec option 2RE installée). Fonction MAX/MIN: l’instrument détecte et enregistre les valeurs maximum et minimum de la variable contrôlée. L’affichage du MAX et MIN et le RESET á la valeur actuel de l’affichage se réalisent depuis les touches fonctionnelles. Les instruments peuvent mesurer des tensions alternatives et continues dans les plages de mesures de 600V, 200V et 20V et des courants alternatifs et continus de forme direct ou á travers de transformateurs d’intensité dans les plages de 5A et 1A ou á travers de shunts extérieurs dans les plages de 60mV et 100mV.

Indicateur de grandeurs électriques, affichage Led 3 couleurs 5 digits, tension max 600 VAC/VDC, courant max 5 AAC/ADC, alimentation 85-265 VAC et 100-300 VDC

Indicateur universel de process, température, résistance et potentiomètre, affichage 4 digits LED rouge de 20 mm, alimentation universelle 12 à 265 VDC et 20 à 265 VAC

Pour signaux normalisés, température, mesure de résistance • Entrée pour tension ±10 V, ±200 V / courant ±20 mA / thermocouple J,K,T,N,Pt100,Pt1000 / mesure de résistance / potentiomètre • Linéarisation de la plage d'affichage • Deux seuils avec sorties • Fonctions Mini, Maxi • Alimentation capteur • Affichage LED, 4 digits, 14 mm ou 20 mm de hauteur • Boîtier DIN 96 x 48 mm Caractéristiques électriques Alimentation 12...265 VDC et 20...265 VAC Consommation 3 W Alimentation capteur 24 V ±3 V / max. 30 mA Affichage LED, affichage 7 segments (avec 100 étiquettes d'unités autocollantes) Nombre de digits 4 digits Hauteur des digits 14 mm 20 mm Plage d'affichage -9999...9999 (hauteur d'affichage 14 mm) -1999...9999 (hauteur d'affichage 20 mm ) (-oUE ou oUE pour dépassement de capacité) Rafraîchissement d'affichage 50 ms Fonction Afficheur numérique avec 1 entrée analogique Avec mémorisation Min/Max Convertisseur A/D Principe ∑Δ Résolution 16 bits Cadence 20/s Précision ±(0,1 % +3 digits) Coeff. de tempér. 100 ppm/°C Entrée analogique Courant, tension, potentiomètre, température, mesure de résistance • Paramètres programmables Echelle Linéarisation de la plage d'affichage Point décimal Temporisation ou Hystérésis pour sorties relais Entrée analogique Seuils Sans 2 Mémoire > 10 ans par EEPROM Sorties relais 2 contacts inverseurs • Conformité DIN EN 61010‑1 Classe de protection II Surtension catégorie II Degré de pollution 2 Emission EN 61000-6-3 Immunité EN 61000-6-2 Caractéristiques mécaniques Température ambiante -10...+60 °C Température de stockage -25...+85 °C Humidité relative 95 % sans condensation Raccordement Connecteur débrochable à ressort Section maxi. fils 1 mm² (pour pas 5,08) 2,5 mm² (pour pas 7,62) Protection EN 60529 IP 65 (en façade) Utilisation / Clavier Face avant avec touches Type de boîtier Encastrable Dimensions L x H x P 96 x 48 x 66 mm Découpe 92 x 45 mm (+0,3) Profondeur d'encastrement 85 mm Type de montage Encastrable fixation par étrier Poids 150 g Matière Boîtier: Polycarbonate, UL 94V-0

Indicateur de process, 48x96mm, 4 digits 14mm, avec 2 sortie relais, 12-265Vdc/20-265Vac

Indicateur universel de process, température, résistance et potentiomètre, affichage 4 digits LED rouge de 20 mm, 2 sorties relais, alimentation universelle 12 à 265 VDC et 20 à 265 VAC

Indicateur pour cellule de charge, format 48x96mm, 4 digits 20mm, alimentation 20-265Vac/11-265Vdc

Indicateur universel de process • Température, résistance et potentiomètre • Affichage 4 digits LED rouge de 14 mm • 2 sorties relais • Alimentation universelle 12 à 265 VDC et 20 à 265 VAC > > Remplace les anciennes références > > PA400, PA401 et PA405 avec sorties relais

Indicateur de process, 48x96mm, 4 digits 14mm, sans sortie, 12-265Vdc/20-265Vac

Indicateur pour cellule de charge, format 48x96mm, 4 digits 14mm, alimentation 20-265Vac/11-265Vdc

Indicateur de tension-courant, affichage Led 4 digits, alimentation 85-265 VAC et 100-300 VDC
