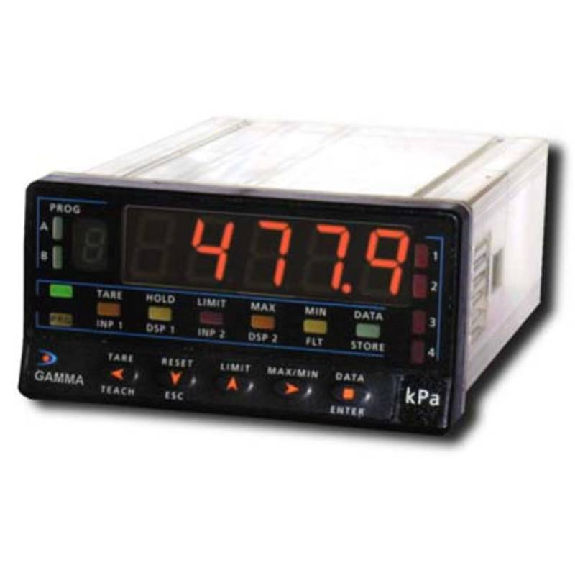

Ind. multifonctions 48x96; 4 digits 14mm; 115-230VAC

Le modèle ALPHA-P est l’interface pour contrôler et mesurer les variables de process avec indication directe en unités d’ingénierie, ce qui en fait la solution idéale pour votre application industrielle. ALPHA-P est spécialement conçu pour la mesure et le contrôle de process (plages ±10 V et ±20 mA) et de déplacement potentiométrique avec échelle jusqu’à ± 32000 points dans l’unité courante utilisée par l’opérateur. Entièrement programmable, il dispose d’un grand nombre de fonctions initiales dont : linéarisation de 1 à 29 segments, filtrage du signal de mesure de 0 à 9 niveaux, accès direct aux présélections de seuils et aussi 36 fonctions préprogrammées pilotées par quatre entrées logiques, La programmation simple permet le choix et la configuration de tous les paramètres pour chacun des éléments le composant. Il permet l’alimentation de tout capteur usuel et une mise à l’échelle du signal par apprentissage ou composition. La FONCTION LOGARITHME est intégrée a partir de la version 2.2

Indicateur de Cellule de Charge • Entrées: mV / V • Format (mm): 96 x 48 x 120 • Digits: ±32000, 99999, 5 digits rouge de 14 mm • Résolution: 24 bits • Lectures: 18/s • Alimentation: 115-230Vac

Indicateur numérique • Format: 96 x 48 x 60 mm • Hauteur des digits: 14 mm • Digits: ±19999, 99999 • Résolution: ±15 bits • Lectures: 20/s • Alimentation: 85-265VAC/100-300VDC • Cellule de Charge: mV / V • Process: ±10 V DC, ±20 mA, Potentiomètre • Température: Thermocouple J, K, T et Pt100 • Série: KOSMOS

Indicateur numérique• Format: 96 x 48 x 60 mm• Digits: ±19999, 99999• Résolution: ±15 bits• Lectures: 20/s• Alimentation: 21-53VAC/10-70VDC• Cellule de Charge: mV / V• Process: ±10 V DC, ±20 mA, Potentiomètre• Température: Thermocouple J, K, T et Pt100• Série: KOSMOS

Indicateur de Cellule de Charge• Entrées: mV / V• Format (mm): 96 x 48 x 120• Digits: ±32000, 99999, 5 digits rouge de 14 mm• Résolution: 24 bits• Lectures: 18/s• Alimentation: 10-30Vdc

Indicateur de Process• Entrées: ±10 V DC, ±20 mA, Potentiomètre• Format (mm): 96 x 48 x 120• Digits: ±32000, 99999, 5 digits rouge de 14 mm• Résolution: 24 bits• Lectures: 18/s• Alimentation: 10-30Vdc

Indicateur de Cellule de Charge• Entrées: mV / V• Format (mm): 96 x 48 x 120• Digits: ±32000, 99999, 5 digits rouge de 14 mm• Résolution: 24 bits• Lectures: 18/s• Alimentation: 24-48Vac

Indicateur de Process• Entrées: ±10 V DC, ±20 mA, Potentiomètre• Format (mm): 96 x 48 x 120• Digits: ±32000, 99999, 5 digits rouge de 14 mm• Résolution: 24 bits• Lectures: 18/s• Alimentation: 24-48Vac

Indicateur universel de process, température, cellule de charge, potentiomètre, 48x96mm, affichage Led 3 couleurs 5 digits 14 mm, sortie analogique 4-20 mA, alimentation 85-265 VAC et 100-300 VDC

Indicateur universel de process, température, cellule de charge, potentiomètre, affichage Led 3 couleurs 5 digits, sortie analogique 4-20 mA, alimentation 10,5-70 VDC et 21-53 VAC

Indicateur configurable avec entrée universelle• Format: 96 x 48 mm (1/8 DIN)• Profondeur: 105 mm• Nombre de digits: 4• Entrées:- Thermocouples types J, K, R, S, T, B, E, N, L GOST, U, G, D, C- Thermorésistances Pt100 ou JPt100, 2 ou 3 fils- Thermistances PTC et NTC- Signaux linéaires 0...60/12...60mV, 0...20/4...20mA, 0...10/2...10/0...5/1...5/0...1/0,2...1V• Alimentation transmetteur: Aucune• Alimentation: 100...240Vac/dc• Raccordement: Bornes à vis• Protection en face avant: IP65• Température de fonctionnement: 0...50°C• Série: 4T 966

Indicateur universel de process, température, cellule de charge, potentiomètre, affichage Led 3 couleurs 5 digits, 4 sorties électroniques PNP, alimentation 10,5-70 VDC et 21-53 VAC, IP65, température ambiante-10...+60 °C

Pour signaux normalisés, température, mesure de résistance • Entrée pour tension ±10 V, ±200 V / courant ±20 mA / thermocouple J,K,T,N,Pt100,Pt1000 / mesure de résistance / potentiomètre • Linéarisation de la plage d'affichage • Deux seuils avec sorties • Fonctions Mini, Maxi • Alimentation capteur • Affichage LED, 4 digits, 14 mm ou 20 mm de hauteur • Boîtier DIN 96 x 48 mm Caractéristiques électriques Alimentation 12...265 VDC et 20...265 VAC Consommation 3 W Alimentation capteur 24 V ±3 V / max. 30 mA Affichage LED, affichage 7 segments (avec 100 étiquettes d'unités autocollantes) Nombre de digits 4 digits Hauteur des digits 14 mm 20 mm Plage d'affichage -9999...9999 (hauteur d'affichage 14 mm) -1999...9999 (hauteur d'affichage 20 mm ) (-oUE ou oUE pour dépassement de capacité) Rafraîchissement d'affichage 50 ms Fonction Afficheur numérique avec 1 entrée analogique Avec mémorisation Min/Max Convertisseur A/D Principe ∑Δ Résolution 16 bits Cadence 20/s Précision ±(0,1 % +3 digits) Coeff. de tempér. 100 ppm/°C Entrée analogique Courant, tension, potentiomètre, température, mesure de résistance • Paramètres programmables Echelle Linéarisation de la plage d'affichage Point décimal Temporisation ou Hystérésis pour sorties relais Entrée analogique Seuils Sans 2 Mémoire > 10 ans par EEPROM Sorties relais 2 contacts inverseurs • Conformité DIN EN 61010‑1 Classe de protection II Surtension catégorie II Degré de pollution 2 Emission EN 61000-6-3 Immunité EN 61000-6-2 Caractéristiques mécaniques Température ambiante -10...+60 °C Température de stockage -25...+85 °C Humidité relative 95 % sans condensation Raccordement Connecteur débrochable à ressort Section maxi. fils 1 mm² (pour pas 5,08) 2,5 mm² (pour pas 7,62) Protection EN 60529 IP 65 (en façade) Utilisation / Clavier Face avant avec touches Type de boîtier Encastrable Dimensions L x H x P 96 x 48 x 66 mm Découpe 92 x 45 mm (+0,3) Profondeur d'encastrement 85 mm Type de montage Encastrable fixation par étrier Poids 150 g Matière Boîtier: Polycarbonate, UL 94V-0
