Fourche opt. U PNP/NPN E=15mm Prof=95mm Laser LO/DO / M08 4P

Micro fourche optique• Format: Fourche en U• Type: Standard• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 5 mm• Profondeur de la fourche: 9 mm• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1 kHz• Raccordement: Connecteur 4 pôles (EE-1017 non inclus)• Tension d'alimentation: 5-24Vdc• Led de visualisation: Oui• Classe de protection: IP50 (IEC 60529)• Température de fonctionnement: -25 .. . +55°C• Série: EE-SX97

Micro fourche optique• Format: Fourche en U• Type: En forme de T• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 5 mm• Profondeur de la fourche: 9 mm• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Fréquence de commutation: 1 kHz min . (Moyenne de 3 kHz)• Mode de raccordement: Câble 2 m• Tension d'alimentation: 5-24Vdc• Led de visualisation: Non• Classe de protection: IP60 (IEC60529)• Température ambiante: -25 .. . +55°C• Série: EE-SX77

Micro fourche optique• Format: Fourche en U• Type: En forme de T• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 5 mm • Profondeur de la fourche: 9 mm • Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire• Fréquence de commutation: 1 kHz min . (Moyenne de 3 kHz)• Mode de raccordement: Câble 2 m• Tension d'alimentation: 5-24Vdc• Led de visualisation: Oui• Température ambiante: -25 .. . +55°C• Classe de protection: IP60 (IEC60529)• Série: EE-SX87

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 30 mm• Profondeur de la fourche: 42(39) mm• Plus petit objet détectable (MDO): 0,8 mm • Réglage: Aucun• Source d'émission: LED, Lumière rouge visible • Sortie de commutation: NPN• Mode de commutation: Commutation sombre• Fréquence de commutation: 4 kHz• Interface de communication: - • Raccordement: Câble, 3 fils, 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 50 mm x 59,5 mm • Degré de protection: IP67• Température d'utilisation: -10°C .. . +60°C• Série: WFM

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 50 mm• Profondeur de la fourche: 54 mm• Réglage sensibilité: Potentiomètre• Source d'émission: LED rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1,5 kHz• Raccordement: Connecteur mâle M8 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 70 x 79 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 … 60 °C

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 120 mm• Profondeur de la fourche: 54 mm• Réglage sensibilité: Potentiomètre• Source d'émission: LED rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1,5 kHz• Raccordement: Connecteur mâle M8 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 140 x 84 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 … 60 °C

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 80 mm• Profondeur de la fourche: 60(57) mm• Plus petit objet détectable (MDO): 0,8 mm • Réglage: Aucun• Source d'émission: LED, Lumière rouge visible • Sortie de commutation: NPN• Mode de commutation: Commutation claire• Fréquence de commutation: 4 kHz • Interface de communication: - • Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 70 mm x 77,5 mm • Matériau du boîtier: Aluminium • Degré de protection: IP67• Température d'utilisation: -10°C .. . +60°C• Série: WFM

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 120 mm• Profondeur de la fourche: 54 mm (50 mm)• Réglage de sensibilité: Potentiomètre, 270° • Source d'émission: Laser, Lumière rouge• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 93 x 140 mm• Matériau boîtier: Zinc, moulé sous pression• Indice de protection: IP67 (CEI 60529)• Température ambiante: -10…60 °C• Série: A

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur, optique collimaté• Ecartement: 80 mm• Profondeur: 50 mm (54 mm)• Réglage: Potentiomètre 270°• Source d'émission: Laser, Lumière rouge, Classe 1• Taille du spot lumineux: Ø 0.3 mm, Sortie lumière• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 5000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions 10 x 88 x 100 mm• Matériau du boîtier: Zinc, moulé sous pression• Classe de protection: IP67 (selon CEI 60529)• Température ambiante: –10…60 °C

Barrage optique à fourche• Format: Fourche en L• Principe du capteur: Barrage optique unidirectionnel• Ouverture angulaire: 160 mm• Profondeur de la fourche: 110 x110 mm• Réglage de sensibilité: Potentiomètre, 270°• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 0.2 mm Sortie lumière• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF) • Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 5000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8 3, pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 12 x 150 x 159 mm• Matériau boîtier: Zinc, moulé sous pression• Indice de protection: IP67 (CEI 60529)• Température ambiante: -10…60 °C• Homologation / conformité: CE, UKCA, cULus, WEEE• Série: D

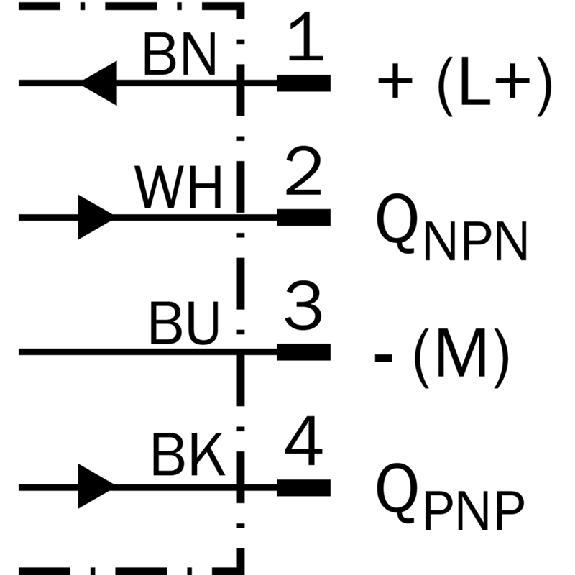

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 15 mm• Profondeur de la fourche: 95 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Manuel (Bouton ± )• Source d'émission: LED, Lumière infrarouge • Sortie de commutation: PNP/NPN • Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 kHz • Interface de communication: - • Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 45 mm x 110 mm • Matériau du boîtier: Aluminium • Indice de protection: IP65 • Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 50 mm• Profondeur de la fourche: 95 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Apprentissage 2 points• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP/NPN• Fréquence de commutation: 10 kHz • Interface de communication: - • Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 80 mm x 110 mm• Matériau du boîtier: Aluminium • Indice de protection: IP65 • Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 120 mm• Profondeur de la fourche: 95 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Apprentissage à 1 point, apprentissage 2 points, Apprentissage dynamique• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PUSH/PULL, PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 15 kHz• Temporisation: Switch-off delay• Interface de communication: IO-Link• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 150 mm x 110 mm• Matériau du boîtier: Métal, aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 30 mm• Profondeur de la fourche: 95 mm• Plus petit objet détectable (MDO): 0,05 mm• Réglage: Apprentissage à 1 point, Apprentissage 2 points, Apprentissage dynamique• Source d'émission: Laser, Lumière rouge visible• Sortie de commutation: PUSH/PULL, PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 11 kHz• Temporisation: Switch-off delay• Interface de communication: IO-Link• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 68,5 mm x 110 mm• Matériau du boîtier: Métal, aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +50 °C• Série: WFL
