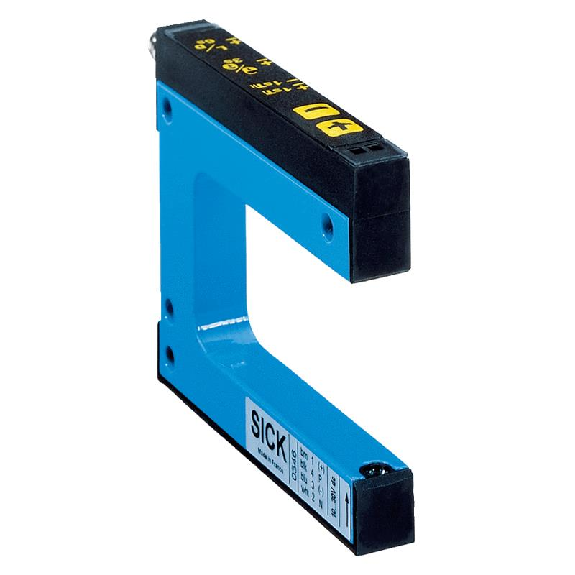

Fourche opt. U PNP/NPN E=120mm Prof=59mm IR LO/DO / M08 4P

Micro fourche optique• Format: Fourche en U• Type: En forme de U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 6 mm• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble 1 m, PVC• Tension d'alimentation: 5-24Vdc• Materiau: Plastique, PBT• Led de visualisation: Oui• Classe de protection: IP64• Température de fonctionnement: –25 .. . +55 °C• Série: PM-25

Micro fourche optique• Format: Fourche en U• Type: En forme de T• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 5 mm• Profondeur de la fourche: 9 mm• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1 kHz• Raccordement: Connecteur 4 broches• Tension d'alimentation: 5-24Vdc• Led de visualisation: Non• Classe de protection: IP50• Température de fonctionnement: -25 .. . +55°C • Série: EE-SX67

Micro fourche optique• Format: Fourche en U• Type: En forme de T• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 5 mm• Profondeur de la fourche: 9 mm• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN• Mode de commutation: Commutation sombre• Fréquence de commutation: 1 kHz min . (Moyenne de 3 kHz)• Mode de raccordement: Câble 2 m• Tension d'alimentation: 5-24Vdc• Led de visualisation: Non• Classe de protection: IP60 (IEC60529)• Température ambiante: -25 .. . +55°C• Série: EE-SX77

Barrage optique à fourche• Format: Fourche en L• Principe du capteur: Barrage optique unidirectionnel• Ouverture angulaire: 60 mm• Profondeur de la fourche: 40 x 40 mm• Réglage de sensibilité: Potentiomètre, 270°• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 0.2 mm Sortie lumière• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF) • Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 5000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8 3, pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 75 x 84 mm• Matériau boîtier: Zinc, moulé sous pression• Indice de protection: IP67 (selon CEI 60529)• Température ambiante: -10…60 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: D

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 2 mm• Profondeur de la fourche: 59 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Apprentissage 2 points• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 kHz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 32 mm x 74 mm• Matériau du boîtier: Métal, aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 30 mm• Profondeur de la fourche: 42 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Apprentissage à 1 point, apprentissage 2 points, Apprentissage dynamique• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PUSH/PULL, PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 15 kHz• Interface de communication: IO-Link• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 60 mm x 57 mm• Matériau du boîtier: Métal, aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 50 mm• Profondeur de la fourche: 95 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Manuel (Bouton ± )• Source d'émission: LED, Lumière infrarouge • Sortie de commutation: PNP/NPN • Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 kHz • Interface de communication: - • Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 80 mm x 110 mm• Matériau du boîtier: Aluminium • Indice de protection: IP65 • Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 220 mm• Profondeur de la fourche: 110 mm (114 mm)• Réglage de sensibilité: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Ø 2.5 mm Sortie lumière• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 3000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 240 x 153 mm• Matériau boîtier: Zinc, moulé sous pression• Indice de protection: IP67 (selon CEI 60529)• Température ambiante: -10…60 °C• Série: A

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 220 mm• Profondeur de la fourche: 110 mm• Réglage de sensibilité: Potentiomètre, 270°• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 240 x 153 mm• Matériau boîtier: Zinc, moulé sous pression• Indice de protection: IP67 (CEI 60529)• Température ambiante: -10…60 °C• Série: A

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 120 mm• Profondeur de la fourche: 59 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Apprentissage à 1 point, apprentissage 2 points, Apprentissage dynamique• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PUSH/PULL, PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 15 kHz• Temporisation: Switch-off delay• Interface de communication: IO-Link• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 150 mm x 74 mm• Matériau du boîtier: Métal, aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 5 mm• Profondeur de la fourche: 42 mm• Plus petit objet détectable (MDO): 0,05 mm• Réglage: Apprentissage à 1 point, Apprentissage 2 points, Apprentissage dynamique• Source d'émission: Laser, Lumière rouge visible• Sortie de commutation: PUSH/PULL, PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 11 kHz• Temporisation: Switch-off delay• Mode de commutation: Commutation claire/sombre • Interface de communication: IO-Link• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 43,5 mm x 47 mm• Matériau du boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +50 °C• Série: WFL

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 120 mm• Profondeur de la fourche: 42(31) mm• Plus petit objet détectable (MDO): 0,05 mm• Réglage: Apprentissage à 1 point, Apprentissage 2 points, Apprentissage dynamique• Source d'émission: Laser, Lumière rouge visible• Sortie de commutation: PUSH/PULL, PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 11 kHz• Temporisation: Switch-off delay• Interface de communication: IO-Link• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 158,5 mm x 110 mm• Matériau du boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +50 °C• Série: WFL
