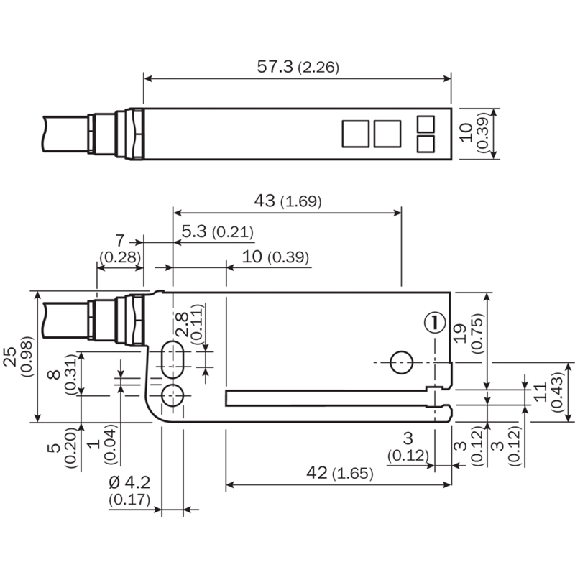

Fourche opt. U NPN E=3mm Prof=42mm IR LO/DO / Câble 2m

Micro fourche optique• Format: Fourche en U• Type: En forme de T, centre de la fente 7 mm• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 5 mm• Profondeur de la fourche: 9 mm• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1 kHz• Raccordement: Connecteur 4 broches• Tension d'alimentation: 5-24Vdc• Led de visualisation: Oui• Classe de protection: IP50• Température de fonctionnement: -25 .. . +55°C • Série: EE-SX67

Micro fourche optique• Format: Fourche en U• Type: Montage rapproché• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 5 mm• Profondeur de la fourche: 9 mm• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1 kHz• Raccordement: Connecteur 4 broches• Tension d'alimentation: 5-24Vdc• Led de visualisation: Non• Classe de protection: IP50• Température de fonctionnement: -25 .. . +55°C • Série: EE-SX67

Micro fourche optique• Format: Fourche en U• Type: Standard• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 5 mm• Profondeur de la fourche: 9 mm• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Fréquence de commutation: 1 kHz min . (Moyenne de 3 kHz)• Mode de raccordement: Câble 2 m• Tension d'alimentation: 5-24Vdc• Led de visualisation: Oui• Classe de protection: IP60 (IEC60529)• Température ambiante: -25 .. . +55°C• Série: EE-SX77

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 30 mm• Profondeur de la fourche: 30 mm (34 mm)• Réglage: Potentiomètre, 270° • Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Ø 1.2 mm, Sortie lumière• Sortie de commutation: PNP (x1)• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 68 x 50 mm• Matériau boîtier: Zinc, moulé sous pression• Indice de protection: IP67 (CEI 60529)• Température ambiante: -10…60 °C• Série: A

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 120 mm• Profondeur de la fourche: 54 mm• Réglage sensibilité: Potentiomètre• Source d'émission: LED rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1,5 kHz• Raccordement: Connecteur mâle M8 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 140 x 84 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 … 60 °C

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 3 mm• Profondeur de la fourche: 42(39) mm• Plus petit objet détectable (MDO): Espace entre les étiquettes: 2 mm• Réglage: Apprentissage 2 points, Apprentissage dynamique• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 15 kHz• Interface de communication: IO-Link• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P:) 10 mm x 25 mm x 64,3 mm• Matériau du boîtier: PA (renforcé par fibre)• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: WFS

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 2 mm• Profondeur de la fourche: 42 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Apprentissage 2 points et ajustement manuel (±)• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 kHz • Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 32 mm x 57 mm• Matériau du boîtier: Métal, aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique • Format: Fourche en U, cylindrique filété• Principe du capteur: Barrière simple• Ecartement: 3 mm• Profondeur: 10 mm (5 mm)• Réglage: Aucun• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Fréquence de commutation: < 50 kHz• Interface de communication: -• Raccordement: Câble 2 m, 3 fils• Tension d'alimentation: 4,5-30Vdc• Dimensions: Ø 14 mm x 51 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP65• Température de fonctionnement: -25 .. . +65 °C• Série: FEG

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 50 mm• Profondeur de la fourche: 59(50) mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Manuel• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP/NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 10 kHz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 80 mm x 74 mm• Matériau du boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 5 mm• Profondeur de la fourche: 95 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Apprentissage 2 points et ajustement manuel• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 kHz • Interface de communication: - • Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 35 mm x 110 mm• Matériau du boîtier: Aluminium • Indice de protection: IP65 • Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 15 mm• Profondeur de la fourche: 42 mm• Plus petit objet détectable (MDO): 0,05 mm• Réglage: Apprentissage 2 points• Source d'émission: Laser, Lumière rouge visible• Sortie de commutation: PNP/NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 10 kHz • Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 53,5 mm x 47 mm • Matériau du boîtier: Aluminium • Indice de protectio: IP65 • Température de fonnctionnement: –20 °C .. . +50 °C • Série: WFL

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 50 mm• Profondeur de la fourche: 95 mm• Plus petit objet détectable (MDO): 0,05 mm• Réglage: Apprentissage 2 points• Source d'émission: Laser, Lumière rouge visible• Sortie de commutation: PNP/NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 10 kHz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 88,5 mm x 110 mm• Matériau du boîtier: Métal, aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +50 °C• Série: WFL

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 50 mm• Profondeur de la fourche: 59 mm• Plus petit objet détectable (MDO): 0,05 mm• Réglage: Apprentissage à 1 point, Apprentissage 2 points, Apprentissage dynamique• Source d'émission: Laser, Lumière rouge visible• Sortie de commutation: PUSH/PULL, PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 11 kHz• Temporisation: Switch-off delay• Interface de communication: IO-Link• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 88,5 mm x 74 mm• Matériau du boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +50 °C• Série: WFL

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 80 mm• Profondeur de la fourche: 95 mm• Plus petit objet détectable (MDO): 0,05 mm• Réglage: Apprentissage 2 points• Source d'émission: Laser, Lumière rouge visible• Sortie de commutation: PNP/NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 10 kHz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 118,5 mm x 110 mm• Matériau du boîtier: Métal, aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +50 °C• Série: WFL
