Fourche opt. U ANA E=30mm Prof=51mm 4-20mA+PNP 18-30Vdc / M12 4P

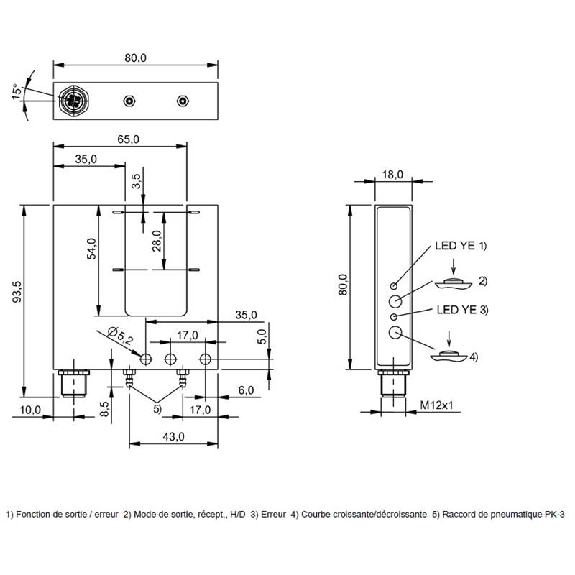

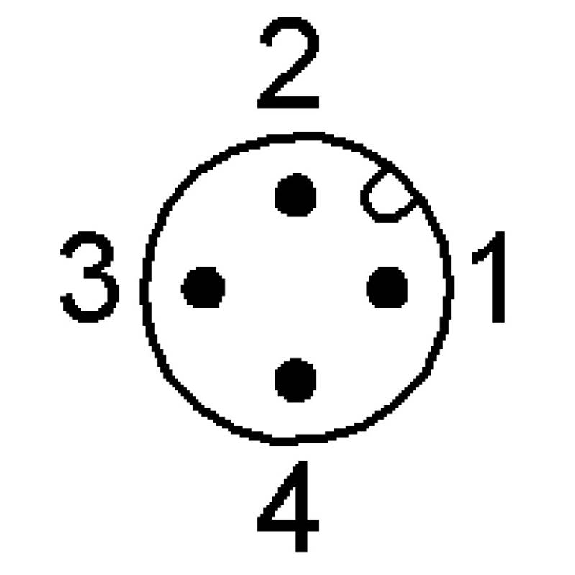

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur, faisceau divergent • Particularité optique: Bande lumineuse • Ecartement de la fourche: 50 mm• Profondeur de la fourche: 54 mm (50.5 mm)• Réglage de sensibilité: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Bande lumineuse 3 x 28 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 500 Hz• Sortie analogique: Courant 4…20 mA• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 18 x 100 x 93,5 mm• Matériau boîtier: Aluminium anodisé• Indice de protection: IP67 (CEI 60529)• Température ambiante: -5…55 °C• Homologation / conformité: CE, WEEE, EAC • Série: C

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 30 mm• Profondeur de la fourche: 54 mm (50.5 mm)• Réglage: Teach• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Bande lumineuse 3 x 28 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 18 x 80 x 93.5 mm• Matériau du boîtier: Aluminium anodisé• Classe de protection: IP67 (CEI 60529)• Température ambiante: -5…55 °C• Homologation / conformité: CE, WEEE, EAC• Série: C

Fourche optique• Passage : 30x30 mm• Tension d'alimentation: 24 VDC• Sorties: PNP / NPN• Temporisation réglable• Amplificateur integré• Objet minimum détectable: 2 mm• Dimensions: 15x50x108 mm(Ancienne référence DINEL: CAD30S)

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur, faisceau divergent • Particularité optique: Bande lumineuse • Ecartement de la fourche: 50 mm• Profondeur de la fourche: 54 mm (50.5 mm)• Réglage de sensibilité: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Bande lumineuse 3 x 28 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 500 Hz• Sortie analogique: Tension 0…10 V • Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 18 x 100 x 93,5 mm• Matériau boîtier: Aluminium anodisé• Indice de protection: IP67 (CEI 60529)• Température ambiante: -5…55 °C• Homologation / conformité: CE, WEEE, EAC • Série: C

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 30 mm• Profondeur de la fourche: 42 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Manuel (Bouton ±)• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 kHz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 60 mm x 57 mm• Matériau du boîtier: Métal, aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 30 mm• Profondeur de la fourche: 30 mm (34 mm)• Réglage: Potentiomètre, 270° • Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Ø 1.2 mm, Sortie lumière• Sortie de commutation: PNP (x1)• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 68 x 50 mm• Matériau boîtier: Zinc, moulé sous pression• Indice de protection: IP67 (CEI 60529)• Température ambiante: -10…60 °C• Série: A

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 30 mm• Profondeur de la fourche: 34 mm• Réglage sensibilité: Potentiomètre• Source d'émission: LED rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1,5 kHz• Raccordement: Connecteur mâle M8 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 50 x 59 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 … 60 °C

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 30 mm• Profondeur de la fourche: 34 mm• Réglage sensibilité: Potentiomètre• Source d'émission: Laser rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 5 kHz• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 50 x 59 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 … 60 °C

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 20 mm• Profondeur de la fourche: 20 mm (24 mm)• Réglage de sensibilité: Potentiomètre, 270° • Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Ø 1.0 mm Sortie lumière• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de de commutation: Commutation claire/sombre• Fréquence de commutation: 1500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 58 x 40 mm• Matériau boîtier: Zinc, moulé sous pression• Indice de protection: IP67 (CEI 60529)• Température ambiante: -10…60 °C• Série: A

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 20 mm• Profondeur de la fourche: 20 mm (24 mm)• Réglage de sensibilité: Potentiomètre, 270° • Source d'émission: Microspot-LED, Lumière rouge• Taille du spot lumineux: Ø 1.0 mm Sortie lumière• Sortie de commutation: PNP (x1)• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de de commutation: Commutation claire/sombre• Fréquence de commutation: 5000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 10 x 58 x 40 mm• Matériau boîtier: Zinc, moulé sous pression• Indice de protection: IP67 (selon CEI 60529)• Température ambiante: -10…60 °C• Série: A

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 3 mm• Profondeur de la fourche: 42(39) mm• Plus petit objet détectable (MDO): 0,8 mm• Source d'émission: LED, Lumière rouge visible• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Fréquence de commutation: 4 kHz• Interface de communication: - • Raccordement: Câble, 3 fils, 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 50 mm x 59,5 mm • Degré de protection: IP67• Température d'utilisation: -10°C .. . +60°C• Série: WFM

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 30 mm• Profondeur de la fourche: 42(39) mm• Plus petit objet détectable (MDO): 0,8 mm • Réglage: Aucun• Source d'émission: LED, Lumière rouge visible • Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Fréquence de commutation: 4 kHz• Interface de communication: - • Raccordement: Câble, 3 fils, 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 50 mm x 59,5 mm • Degré de protection: IP67• Température d'utilisation: -10°C .. . +60°C• Série: WFM

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 30 mm• Profondeur de la fourche: 42 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Apprentissage 2 points et ajustement manuel (±)• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 kHz • Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 60 mm x 57 mm• Matériau du boîtier: Métal, aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: WF

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Écartement de la fourche: 30 mm• Profondeur de la fourche: 42 mm• Plus petit objet détectable (MDO): 0,05 mm• Réglage: Apprentissage 2 points et ajustement manuel (±)• Source d'émission Laser, Lumière rouge visible, Classe 1• Sortie de commutation: PNP/NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 kHz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 68,5 mm x 47 mm• Matériau du boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +50 °C• Série: WFL

Fourche optique• Format: Fourche en U• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Ecartement de la fourche: 30 mm• Profondeur de la fourche: 95 mm• Plus petit objet détectable (MDO): 0,2 mm• Réglage: Manuel (Bouton ± )• Source d'émission: LED, Lumière infrarouge • Sortie de commutation: PNP/NPN • Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 kHz • Interface de communication: - • Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 60 mm x 110 mm• Matériau du boîtier: Aluminium • Indice de protection: IP65 • Température de fonctionnement: –20 °C .. . +60 °C• Série: WF
