Détecteur de contraste

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 9 mm ± 3 mm• Réglage: Teach• Source d'émission: LED, R.G.B• Taille du spot lumineux: 1,5 mm x 5 mm• Position du spot lumineux: Horizontal• Sortie de commutation: PNP/NPN• Sortie analogique: 1...3V ±10%• Fréquence de commutation: 15 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 31,9 mm x 60,7 mm x 81,5 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67 • Température de fonctionnement: -10...55°C• Série: TL46

Détecteur de contraste• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 11 mm (± 3 mm)• Réglage: Apprentissage 2 points en statique/dynamique + proximité repère• Source d'émission: LED, RGB• Taille du spot lumineux: 1,5 mm x 6,5 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 15 kHz• Temps de réponse: 35 µs• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 0,2 m• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 15,25 mm x 48,6 mm x 22,2 mm• Matériau du boîtier: Acier inoxydable• Matériau de l'optique: Plastique, PMMA• Indice de protection: IP69K• Température de fonctionnement: –30 °C .. . +70 °C• Série: KTM Prime

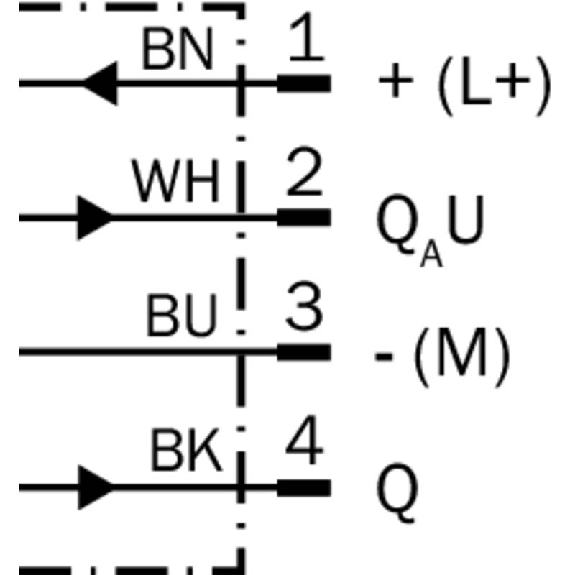

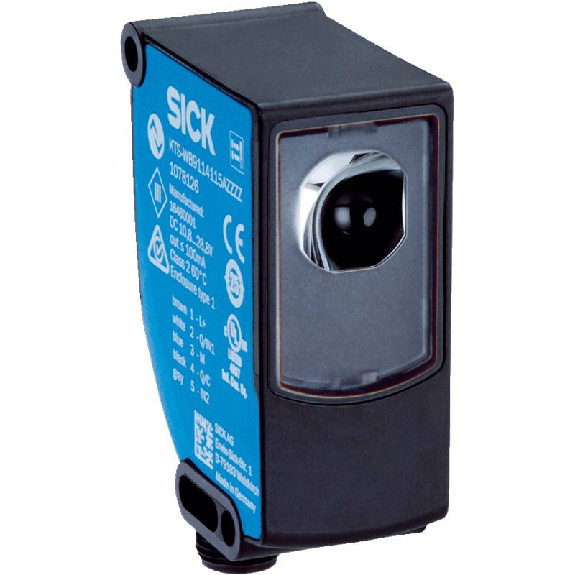

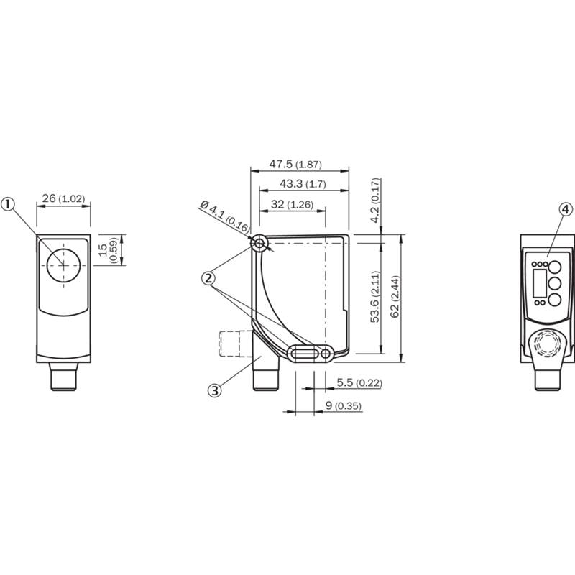

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PUSH/PULL, PNP/NPN• Fréquence de commutation: 50 kHz • Interface de communication: Analogique• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 26 mm x 62 mm x 47,5 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTS Prime

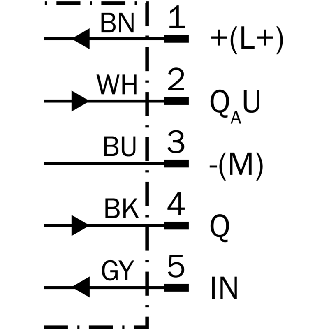

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PUSH/PULL : PNP/NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: 10 µs• Fréquence de commutation: 50 kHz• Interface de communication: IO-Link• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm• Matériau du boîtier: VISTAL® • Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: PUSH/PULL• Fréquence de commutation: 50 kHz • Temporisation: Réglable • Interface de communication: Analogique, 0-10V• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 25 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 1,2 mm x 5,3 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté long du boîtier• Sortie de commutation: NPN• Fréquence de commutation: 50 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: Ø 0,9 mm• Position du spot lumineux: Rond• Émission de lumière: Côté court du boîtier• Sortie de commutation: NPN• Fréquence de commutation: 50 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 25 mm• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 1,2 mm x 5,3 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté court du boîtier• Sortie de commutation: NPN• Fréquence de commutation: 50 kHz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste • Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Réglage par défaut: Accès complet à tous les paramètres• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 50 kHz • Temporisation: Réglable• Interface de communication: Analogique, 0-10V• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm• Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Type d'appareil: Standard• Principe de détection: Directe sur l'objet• Distance de détection: 13 mm (± 5 mm)• Réglage: Apprentissage 1 point, apprentissage 2 points, apprentissage dynamique, mode auto• État à la livraison: Apprentissage 2 points• Source d'émission: LED, RGB• Taille du spot lumineux: 0,9 mm x 3,8 mm• Position du spot lumineux: Longitudinal• Émission de lumière: Côté court du boîtier• Sortie de commutation: PNP• Fréquence de commutation: 70 kHz• Temporisation: Réglable• Interface de communication: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10,8-28,8Vdc• Dimensions (l x H x P): 30 mm x 53 mm x 78,5 mm • Matériau du boîtier: VISTAL® • Indice de protection: IP67 • Température de fonctionnement: –20 °C .. . +60 °C• Série: KTX Prime

Détecteur de contraste• Format: Parallélépipédique• Distance de travail optimale 40 .. . 80 mm (max: 250 mm)• Réglage: Potentiomètre, 14 tours • Source d'émission: Laser, Lumière rouge • Sortie de commutation: PNP• Mode de commutation: Commutation claire• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 50 x 50 x 15,4 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67 • Température de fonctionnement: -10 .. . +50 °C

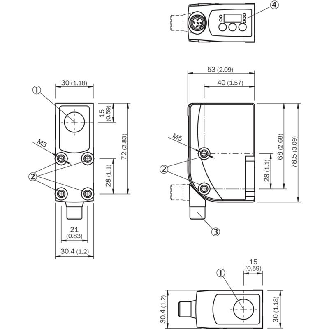

Détecteur de couleur• Format: Parallélépipédique• Sortie (canal): 1 couleur• Distance de détection: 60 mm (± 9 mm)• Source d'émission: LED, RGB• Taille du spot lumineux: 13 mm x 13 mm• Position du spot lumineux: Longitudinal• Sortie de commutation: NPN• Interface de communication: -• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 30,4 mm x 80 mm x 53 mm • Matériau du boîtier Zinc moulé sous pression • Indice de protection IP67 • Température de fonctionnement: –10 °C .. . +55 °C• Série: CS8
