Coupleur en T M12 pour connexions en série sans câble - VF CY203P0

Module coupleur inductif Entrée:- Tension d'entrée OFF CC min.: 0 V- Tension d'entrée OFF CC max.: 5 V- Tension dentrée CC: 24 V- Tension d'entrée CC min.: 15 V- Tension dentrée CC max.: 30 V- Courant dentrée: 5,5 mA Sortie:- Courant de repos OFF max.: 0,025 mA- Fréquence de commutation inductive max.: 3000 Hz- Fréquence de commutation ohmique max.: 30000 Hz- Courant de commutation min.: 1 mA- Courant commuté par sortie max.: 5 A Indicateur à LED: LED (jaune) Raccordement: Bornes à ressort Mode de fixation: à enclipser sur rail DIN Dimensions (L x H x P): 78 mm x 6,2 mm x 69 mm Indice de protection: IP20 (EN CEI 60529) Plage de température: -25 °C...+60 °C Série: MIRO 6,2

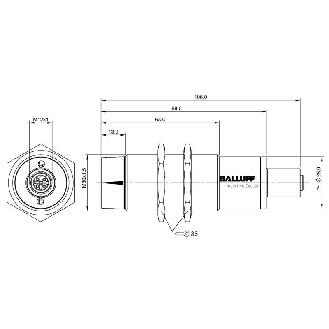

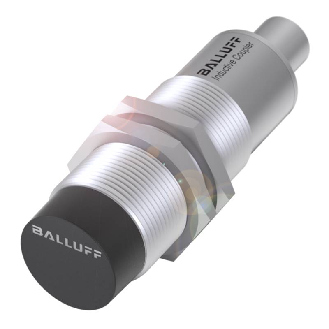

Coupleur inductif pour la transmission de signaux IO-Link• Fonction: Uni IO-Link• Composant: Remote• Distance de transmission: 0...5 mm• Montage: Non noyé• Vitesse de transmission: COM2 (38,4 kbauds)• Mode SIO: Non• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension de sortie: 24 Vdc• Courant nominal de sortie: 500 mA• Dimensions: M30 x 107,5 mm• Matériau du boîtier: Laiton• Classe de protection: IP67• Température ambiante: -5...55 °C

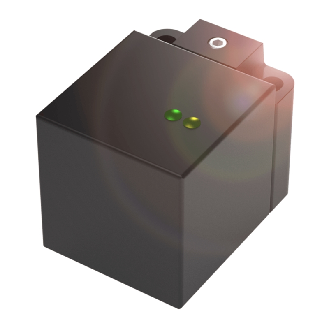

Coupleur inductif pour la transmission de signaux IO-Link• Fonction: Transmission de signaux IO-Link• Forme de signal: Unidirectionnel• Composant: Remote• Distance de transmission: 0...5 mm• Interface: IO-Link 1.0• Vitesse de transmission: COM2 (38,4 kbauds)• Données de processus OUT: 0 octet• Mode SIO: Non• Courant nominal de sortie: 500 mA• Raccordement: Connecteur femelle M12x1 5-pôles• Tension de sortie: 24 VDC• Matériau du boîtier: PBT• Dimensions: 40 mm x 40 mm x 63 mm• Classe de protection: IP67• Température ambiante: -5...65 °C

Raccord rapide STAUBLI : - Coupleur série RCS - Modèle avec embout cannelé 8mm - Diamètre de raccordement about : 6mm - Pression de service : 16 bar - Diamètre de passage : 5,5 mm - Section de passage : 23,75 mm² - Effort d'accouplement : 90N - Débit à 6 bar avec une perte de charge de 0,3 bar : 35 Nm³/h - Température de service : -15°C à 70°C - Fluide compatible : Air comprimé - Sécurité anti-coup de fouet suivant la norme ISO 4414 - Corps en acier inox à 17% de chrome - Taraudage en acier - Joints en NBR - Sans bouton orientable

Raccord rapide STAUBLI : - Coupleur série RCS - Modèle avec embout cannelé 8mm - Diamètre de raccordement about : 8mm - Pression de service : 16 bar - Diamètre de passage : 8 mm - Section de passage : 50 mm² - Effort d'accouplement : 98N - Débit à 6 bar avec une perte de charge de 0,3 bar : 94 Nm³/h - Température de service : -15°C à 70°C - Fluide compatible : Air comprimé - Sécurité anti-coup de fouet suivant la norme ISO 4414 - Corps en acier inox à 17% de chrome - Taraudage en acier - Joints en NBR - Sans bouton orientable

Coupleur ControlNet BK7000 BECKHOFF Données électriques Les données électriques spécifiques au bus de terrain sont indiquées dans ce chapitre . Le tableau suivant donne un aperçu de toutes les données : Caractéristiques techniques BK7000 Tension d'alimentation 24 V DC (20 V...29 V DC) Courant d'entrée 70 mA + (courant total K-Bus)/4 500 mA max. Courant de démarrage 2,5 x courant continu Courant de sortie du bus K 1750 mA max. Possibilité de configuration par le KS2000 ou le contrôleur Nombre de bornes de bus 64 Signaux périphériques numériques 256 entrées/sorties Signaux périphériques analogiques 256 entrées/sorties Octets périphériques 512 octets I et 512 octets O Connexion au bus Deux connecteurs BNC (ControlNet A et B) et 1 port NAP Vitesse de transmission 5 MBaud (ControlNet V1.5) Tension contact d'alimentation 24V DC / AC max. Courant de charge contact d'alimentation 10 A max. Capacité de tension max . 500 Veff (contact d'alimentation / tension d'alimentation / bus de terrain) Poids env . 170g Température de fonctionnement 0°C .. . +55°C Température de stockage -20°C .. . +85°C Humidité relative 95% sans condensation Résistance aux vibrations et aux chocs conforme à IEC 68-2-6 / IEC 68-2-27 Résistance CEM à l'éclatement / ESD conforme à EN 50082 (ESD, éclatement) / EN50081 Orientation pour le montage N'importe quelle Type de fusible IP20
