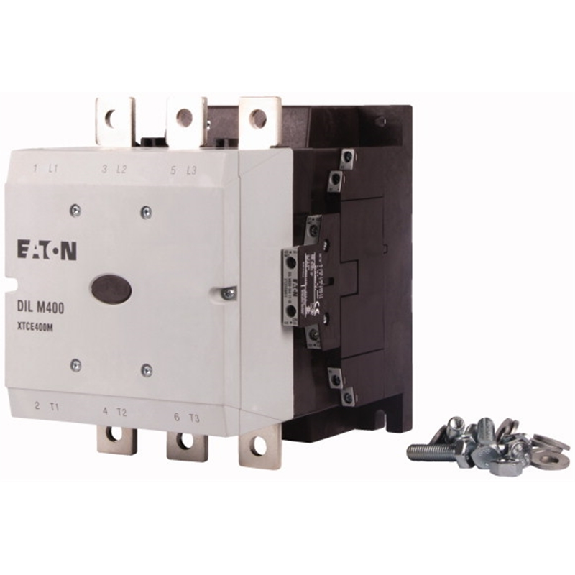

Contacteur de puissance, 3p+2F+2O, 200kW/400V/AC3DILM400/22(RA250)

Caractéristiques principales :

• Application : Contacteur de puissance pour moteurs, appareils confort supérieurs à 170 A
• Catégorie d'emploi :
  • AC-1 : Charges non inductives ou faiblement inductives, fours à résistances
  • AC-3 : Moteurs à cage (démarrage, coupure des moteurs lancés)
  • AC-4 : Moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups)
• Raccordement : Raccordement par vis
• Courant assigné d’emploi AC-3 380 V 400 V : Ie= 400 A
• Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pôles, 50 - 60 Hz nu à 40 °C : Ith =Ie= 612 A, sous enveloppe: Ith= 450 A
• Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu : Ith= 1250 A, sous enveloppe: Ith= 1125 A
• Puissance assignée d'emploi max moteurs triphasés 50 - 60 Hz AC-3 :
  • 220 V 230 V: P= 125 kW
  • 380 V 400 V: P= 212 kW
  • 660 V 690 V: P= 300 kW
• Puissance assignée d'emploi max moteurs triphasés 50 - 60 Hz AC-4 :
  • 220 V 230 V: P= 92 kW
  • 380 V 400 V: P= 160 kW
  • 660 V 690 V: P= 240 kW
• Combinable avec contacts auxiliaires : DILM820-XHI…

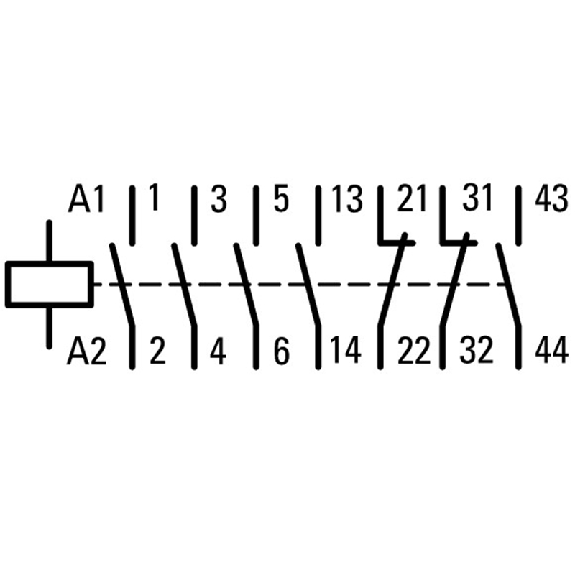

• Nombre de contacts F = contact à fermeture : 2 F
• Nombre de contacts O = contact à ouverture : 2 O
• Remarques : Circuit de protection intégré dans l'électronique de commande, Pour 660, 690 et 1000 V : inversion directe non possible.
• Type de courant AC/DC : Avec bobine à courant alternatif et continu

Marque : Eaton

Catégorie : Contacteur
