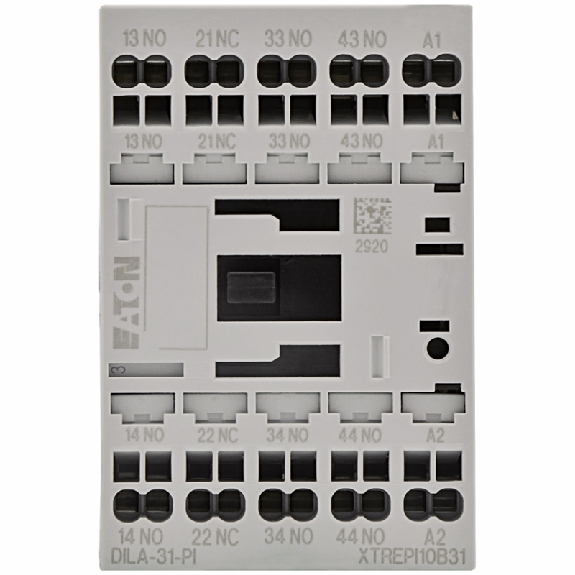

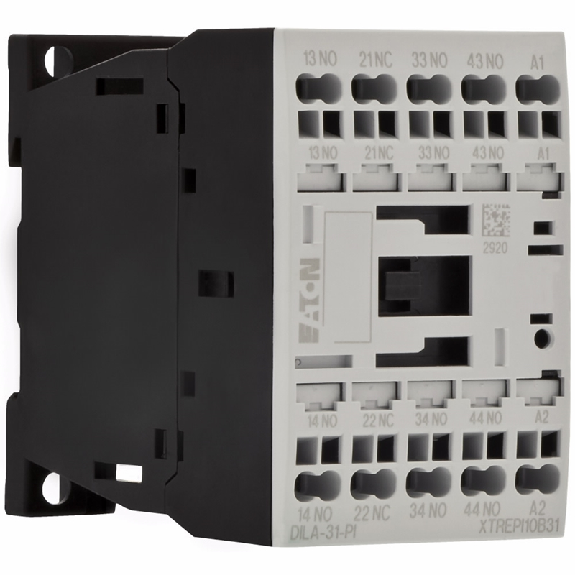

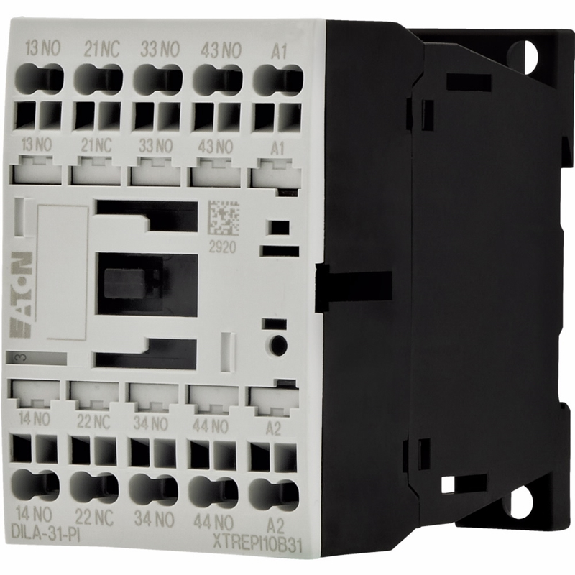

Contacteurs auxiliaires DILA, Contacteur auxiliaire, appareil de base avec contacts liés positivement, avec bobine à courant alternatif, 230 V 50 Hz, 240 V 60 Hz, 3 F, 1 O, bornes Push-In

Contacteur auxiliaire, Gamme: Contacteurs auxiliaires DILA, Application: Contacteur auxiliaire, Description: Appareils de base avec contacts liés positivement., Raccordement: Bornes à vis, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Nombre de contacts F = contact à fermeture: 2 F, Nombre de contacts O = contact à ouverture: 2 O, Nombre caract./Exécution Nombre caractéristique: 22E, Combinaison possible avec un bloc de contacts auxiliaires: DILA-XHI(V)…, Tension de commande: 24 V DC, Type de courant AC/DC: avec bobine à courant continu, Degré de protection: IP20, Remarques: Contacts selon EN 50011, Repérage des bornes bobine selon EN 50005, module de protection intégré, Conformité aux normes: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Contacteur de puissance, Application: Contacteur de puissance pour consommateurs à 4 pôles, Contacteurs de puissance jusqu'à 200 A, 4 pôles, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), Raccordement: Bornes à vis, Nombre de pôles: 4, 380 V 400 V: Ie= 12 A, Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 22 A, sous enveloppe: Ith= 18 A, Courant thermique conventionnel 1 pôle nu: Ith= 60 A, sous enveloppe: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Remarques: Contacts selon EN 50012., Type de courant AC/DC: avec bobine à courant alternatif

Contacteur auxiliaire, 4 s, AC

Contacteur auxiliaire, 230 V 50 Hz, 240 V 60 Hz, 3 F, 1 O, Bornes à vis, avec bobine à courant alternatif

Contacteur auxiliaire, 400 V 50 Hz, 440 V 60 Hz, 3 F, 1 O, Bornes à vis, avec bobine à courant alternatif

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 65 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 98 A, sous enveloppe: Ith= 72 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 200 A, sous enveloppe: Ith= 180 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, Combinable avec contacts auxiliaires: DILM150-XHI(V).., DILM1000-XHI(V).., Remarques: Contacts selon EN 50012., Type de courant AC/DC: avec bobine à courant alternatif

Contacteur auxiliaire, 230 V 50/60 Hz, 3 F, 1 O, Bornes à vis, avec bobine à courant alternatif

Contacteur auxiliaire, Gamme: Petits contacteurs DILER, Application: Contacteur auxiliaire, Description: avec éléments de contact mécaniquement liés, Raccordement: Bornes à vis, Courant assigné d’emploi Courant thermique conventionnel 1 pôle nu à 50 °C: Ith =Ie= 10 A, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Nombre de contacts F = contact à fermeture: 4 F, Nombre caractères/Exécution Nombre caractéristique: 40 E, Utilisation avec: DILE…, Tension de commande: 24 V DC, Type de courant AC/DC: avec bobine à courant continu, Degré de protection: IP20, Remarques: Contacts selon EN 50011, Repérage des bornes bobine selon EN 50005, Protection diode/résistance intégrée, Puissance de bobine 2,6 W, Conformité aux normes: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 12 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 22 A, sous enveloppe: Ith= 18 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 50 A, sous enveloppe: Ith= 45 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Combinable avec contacts auxiliaires: DILM32-XHI.., DILA-XHI(V).., Nombre de contacts F = contact à fermeture: 1 F, Remarques: Contacts selon EN 50012., module de protection à varistance intégré, Type de courant AC/DC: avec bobine à courant continu

Élément de contact, norme / homologation: UL/CSA, IEC, Taille: NZM1/2/3/4, Raccordement: Bornes à ressort, Montage: Fixation par l’avant, Description: Utilisation de boutons d'arrêt d'urgence M22-PV… : 2 éléments de contact max. = 4 contacts à ouverture/fermeture, Cage Clamp est une marque déposée de la société Wago Kontakttechnik GmbH, Minden, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 1 O, Nombre de contacts Remarque: = fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1, Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1 Course d'ouverture positive: mm 4.8, course maximale: mm 5.7, force minimale pour manœuvre positive d'ouverture: n E t 20, Degré de protection: IP20, Connexion à SmartWire-DT: non, Mode de raccordement: Contact double, Description, contacts auxiliaires de signalisation de déclenchement HIA: Signalisation générale de déclenchement « + » par déclencheur voltmétrique, sur surcharge et sur court-circuit ainsi que par déclencheur sur courant de défaut., Utilisation avec disjoncteur de taille NZM1, 2, 3 : possibilité de fixer par clip un contact auxiliaire de signalisation de déclenchement dans le disjoncteur., Utilisation avec disjoncteur de taille NZM4 : possibilité de fixer par clip deux contacts auxiliaires de signalisation de déclenchement au plus dans le disjoncteur., Possibilité de combiner à volonté les différents types de contacts auxiliaires., Non compatible avec les interrupteurs-sectionneurs PN…, Repérage dans l'appareil : HIA, Repérage dans le bloc différentiel : HIAFI, En cas d'utilisation du contact auxiliaire de signalisation de déclenchement dans le bloc différentiel, le contact à ouverture fonctionne comme un contact F et le contact à fermeture comme un contact O., Description, contacts auxiliaires de position HIN: Commutent avec les contacts principaux. Assurent des fonctions de signalisation et de verrouillage., Utilisation avec disjoncteur de taille NZM1 : possibilité de fixer par clip un contact auxiliaire de position dans le disjoncteur., Utilisation avec disjoncteur de taille NZM2 : possibilité de fixer par clip deux contacts auxiliaires de position au plus dans le disjoncteur., Utilisation avec disjoncteur de taille NZM3, 4 : possibilité de fixer par clip trois contacts auxiliaires de position au plus dans le disjoncteur., Possibilité de combiner à volonté les différents types de contacts auxiliaires., Repérage dans l'appareil : HIN.

Module de contacts auxiliaires, avec éléments de contact mécaniquement liés, Éléments de verrouillage selon EN 50005, Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier., Le contacteur CC DILA(C)-22 ne doit être combiné qu’à des contacts auxiliaires à 2 pôles., Fonctionnement: pour applications standards, 4, Raccordement: Bornes à vis, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, Courant assigné d’emploi AC-15 380 V 400 V 415 V: Ie= 4 A, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 3 O, Mode de montage: Fixation par l'avant, Utilisation avec: DILA(C)…, DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL…, DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Version: Contacts auxiliaires à montage frontal, Remarques: Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILM 7 - DILM32, Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F, Nombre caract./Exécution Nombre caractéristique: 53E, 44, 35

Contacteur auxiliaire, 24 V DC, 4 F, Bornes Push-In

Module de contacts auxiliaires, avec éléments de contact mécaniquement liés, Éléments de verrouillage selon EN 50005, Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier., Le contacteur CC DILA(C)-22 ne doit être combiné qu’à des contacts auxiliaires à 2 pôles., Fonctionnement: pour applications standards, 2 pôles, Raccordement: Bornes à vis, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, Courant assigné d’emploi AC-15 380 V 400 V 415 V: Ie= 4 A, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 1 O, Mode de montage: Fixation par l'avant, Utilisation avec: DILA(C)…, DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL…, DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Version: Contacts auxiliaires à montage frontal, Remarques: Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILM 7 - DILM32, Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F, Nombre caractères/Exécution Nombre caractéristique: 51 E, 42, 33

Contacteur auxiliaire, 24 V DC, 3 F, 1 O, Bornes Push-In

Module de contacts auxiliaires, Raccordement: Bornes à vis, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 1 O, Degré de protection: IP20, Utilisation avec: DILEM-10(-G)(…), DILEM-4(-G)(…), DILEEM-10(-G)(…), DILEM12-10(-G)(…)
