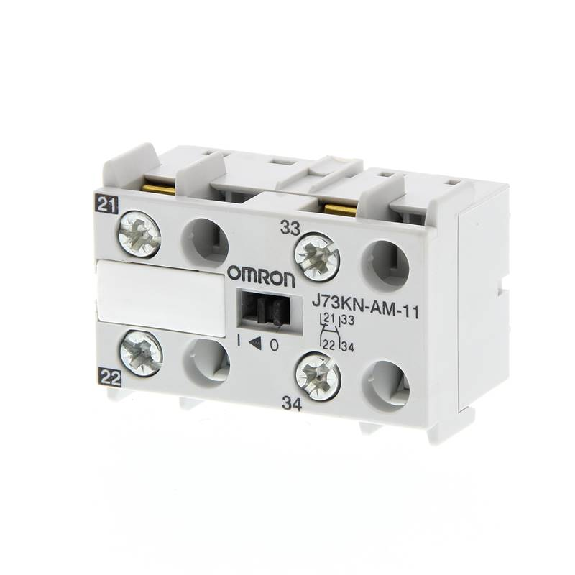

Contact auxiliaire 2O montage frontal

Contacteur de puissance, 3p+1O, 3kW/400V/AC3

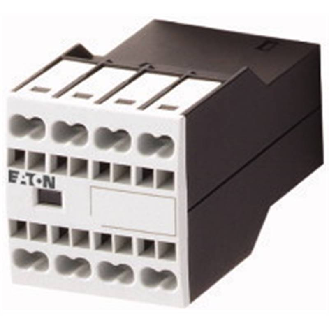

Module de contacts auxiliaires, 4 s

Mini-contacteurs relais, 10 A (AC-3, 500 moteur 400 Vc.a.), module 4 pôles avec 4NO contact auxiliaire, tension bobine 48 Vc.c., 4 contacts

Module de contacts auxiliaires, avec éléments de contact mécaniquement liés, Éléments de verrouillage selon EN 50012, Les éléments de verrouillage selon EN 50012 sont à privilégier., Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier., Fonctionnement: pour applications standards, 4, Raccordement: Bornes à vis, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, Courant assigné d’emploi AC-15 380 V 400 V 415 V: Ie= 2 A, Nombre de contacts F = contact à fermeture: 2 F, Nombre de contacts O = contact à ouverture: 2 O, Mode de montage: Fixation par l'avant, Utilisation avec: DILEM-10(-G)(…), DILEM-4(-G)(…), DILEEM-10(-G)(…), DILEM12-10(-G)(…), Remarques: Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILER, DILE(E)M, Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F

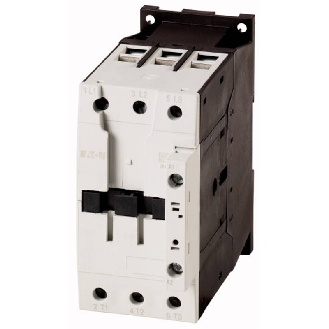

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 50 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 80 A, sous enveloppe: Ith= 58 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 162 A, sous enveloppe: Ith= 145 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, Combinable avec contacts auxiliaires: DILM150-XHI(V).., DILM1000-XHI(V).., Remarques: Contacts selon EN 50012., circuit de protection intégré dans l'électronique de commande, Type de courant AC/DC: avec bobine à courant continu

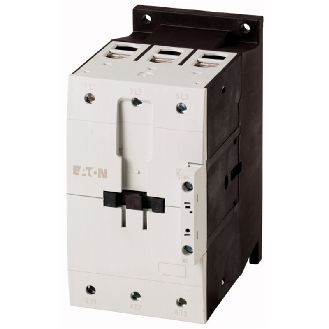

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 115 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 160 A, sous enveloppe: Ith= 115 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 325 A, sous enveloppe: Ith= 285 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 37 kW, 380 V 400 V: P= 55 kW, 660 V 690 V: P= 90 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 17 kW, 380 V 400 V: P= 28 kW, 660 V 690 V: P= 43 kW, Combinable avec contacts auxiliaires: DILM150-XHI(V).., DILM1000-XHI(V).., Remarques: Contacts selon EN 50012., circuit de protection intégré dans l'électronique de commande, Type de courant AC/DC: avec bobine à courant continu
