Contact auxiliaire 2F2O montage frontal

Élément de contact, norme / homologation: UL/CSA, IEC, Taille: NZM1/2/3/4, Raccordement: Bornes à ressort, Montage: Fixation par l’avant, Description: Utilisation de boutons d'arrêt d'urgence M22-PV… : 2 éléments de contact max. = 4 contacts à ouverture/fermeture, Cage Clamp est une marque déposée de la société Wago Kontakttechnik GmbH, Minden, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 1 O, Nombre de contacts Remarque: = fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1, Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1 Course d'ouverture positive: mm 4.8, course maximale: mm 5.7, force minimale pour manœuvre positive d'ouverture: n E t 20, Degré de protection: IP20, Connexion à SmartWire-DT: non, Mode de raccordement: Contact double, Description, contacts auxiliaires de signalisation de déclenchement HIA: Signalisation générale de déclenchement « + » par déclencheur voltmétrique, sur surcharge et sur court-circuit ainsi que par déclencheur sur courant de défaut., Utilisation avec disjoncteur de taille NZM1, 2, 3 : possibilité de fixer par clip un contact auxiliaire de signalisation de déclenchement dans le disjoncteur., Utilisation avec disjoncteur de taille NZM4 : possibilité de fixer par clip deux contacts auxiliaires de signalisation de déclenchement au plus dans le disjoncteur., Possibilité de combiner à volonté les différents types de contacts auxiliaires., Non compatible avec les interrupteurs-sectionneurs PN…, Repérage dans l'appareil : HIA, Repérage dans le bloc différentiel : HIAFI, En cas d'utilisation du contact auxiliaire de signalisation de déclenchement dans le bloc différentiel, le contact à ouverture fonctionne comme un contact F et le contact à fermeture comme un contact O., Description, contacts auxiliaires de position HIN: Commutent avec les contacts principaux. Assurent des fonctions de signalisation et de verrouillage., Utilisation avec disjoncteur de taille NZM1 : possibilité de fixer par clip un contact auxiliaire de position dans le disjoncteur., Utilisation avec disjoncteur de taille NZM2 : possibilité de fixer par clip deux contacts auxiliaires de position au plus dans le disjoncteur., Utilisation avec disjoncteur de taille NZM3, 4 : possibilité de fixer par clip trois contacts auxiliaires de position au plus dans le disjoncteur., Possibilité de combiner à volonté les différents types de contacts auxiliaires., Repérage dans l'appareil : HIN.

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Appareils complets jusqu'à 170 A, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Courant assigné d’emploi AC-3 380 V 400 V: Ie= 18 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 40 A, sous enveloppe: Ith= 32 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 88 A, sous enveloppe: Ith= 80 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, Nombre de contacts F = contact à fermeture: 3 F, Nombre de contacts O = contact à ouverture: 2 O, Remarques: Contacts selon EN 50012., circuit de protection intégré dans l'électronique de commande, contact miroir, Type de courant AC/DC: avec bobine à courant continu

Déclencheur à émission de tension, jusqu’à 63 A, 110-415V, 1PE

Déclencheur à émission de tension, 208-240VAC/DC

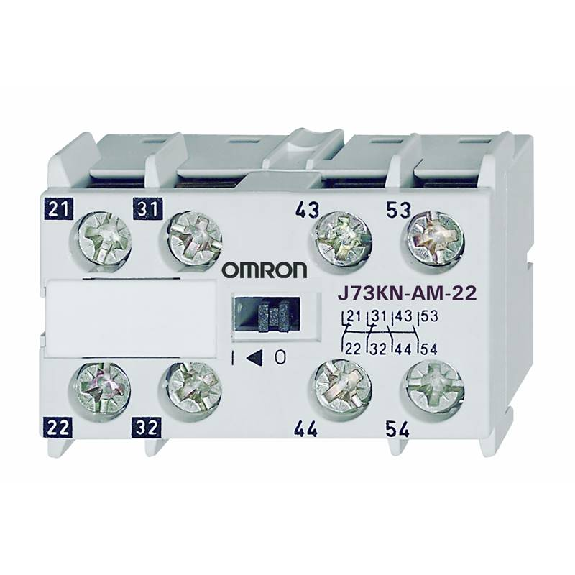

Module de contacts auxiliaires, 2F+2O, montage en saillie, borne à boulon

Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Contacteurs de puissance jusqu'à 170 A, tripolaires, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Bornes à vis, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3. Nombre de pôles: 3, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 150 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 190 A, sous enveloppe: Ith= 144 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 400 A, sous enveloppe: Ith= 360 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, Combinable avec contacts auxiliaires: DILM150-XHI(V).., DILM1000-XHI(V).., Remarques: Contacts selon EN 50012., circuit de protection intégré dans l'électronique de commande, Type de courant AC/DC: avec bobine à courant continu
