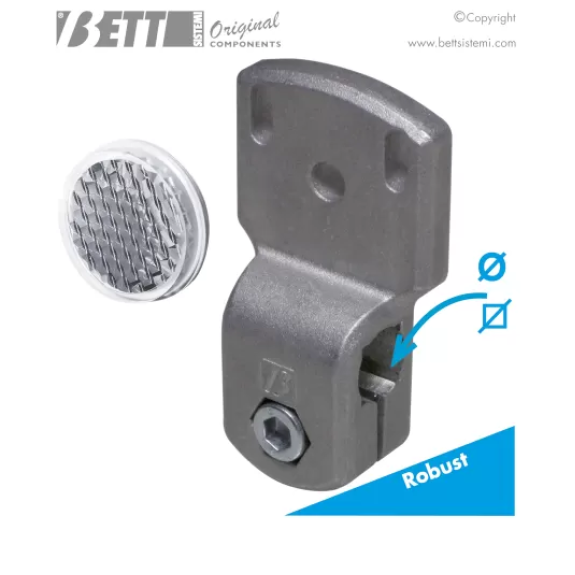

CONNECTEUR PORTE CAPTEUR OU CATADIOPTRE POUR TUBE D.12

Câble pour capteurs/actionneurs, 4-pôles, PUR exempt d'halogène, gris-noir RAL 7021, Connecteur droit M12, Détrompage A, sur Connecteur femelle droit M8, Longueur du câble: 0,3 m

Connecteur / Câble de raccordement• Type: Connecteur enfichable confectionnable• Raccordement A: Connecteur M12, femelle, droit, 5 pôles, codé A• Raccordement B: Bornes à vis• Section du conducteur admissible: max . 0,75 mm²• Diamètre de câble admissible: 5,5 mm .. . 8,6 mm• Matériau, connecteur: Acier inoxydable (V4A/1.4404)• Matériau, écrou moleté: Acier inoxydable (V4A/1.4404)• Blindage: Blindé• Tension de mesure: max . 60 V DC• Charge électrique: 4 A• Indice de protection: IP69K• Température de service: - Tête: –40 °C .. . +85 °C• Domaine d'utilisation: Environnements humides et hygiéniques

Insert multipôle pour contacts à sertir décolletés• Type de contact: Mâle• Designation article: Décolletés• Nombre de contacts opérationnels: 1 - 15• Tension nominale: IEC: 250 V, UL: 250 V• Tension de choc nominale: 2,5 kV• Courant nominal: IEC: 10 A, UL: 10 A• Résistance de passage: < 2 mOhm• Contacts: Alliage cuivre, argenté / doré• Nombre de contacts: 15 + PE• Raccord à sertir: 0,14 - 2,5 mm²• Plage de température: -40°C à + 110°C, pointe +125°C • Homologations-Normes: CE / RU / Testé VDE• Pièces / conditionnement: 5• Série: EPIC® H-D 15 décolletés

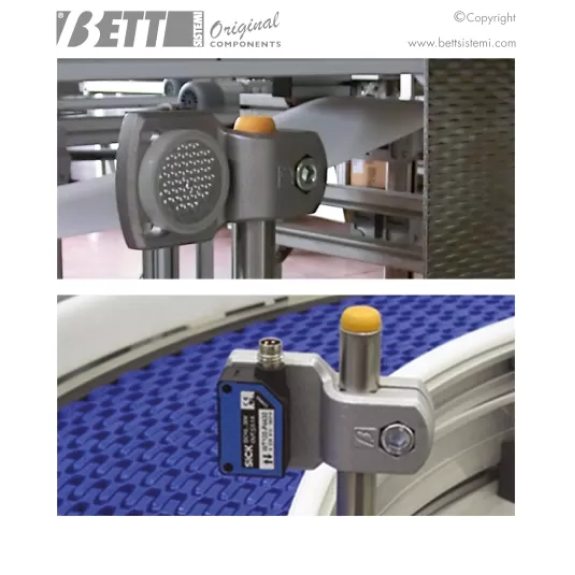

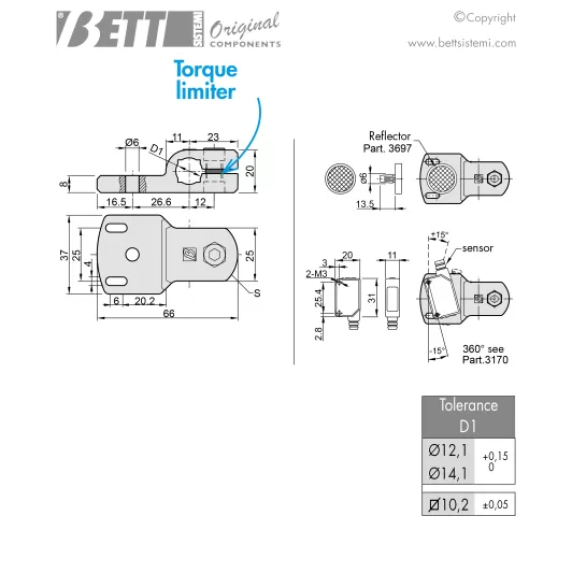

Emploi: fixation des capteurs ou catadioptres avec pivot à clip, adapté pour des applications exposées aux chocs accidentels . Fourniture: n.1 connecteur en aluminium, 1 vis à tête cylindrique UNI 5931, n . 1 écrou hexagonal UNI 5588 et n.1 limiteur de couple en acier zingué . Couple de serrage: 10 Nm (M6) . Avertissement: si on utilise un tube rond commercial Ø 12, vérifier que la tolérance corresponde à celle de notre article 2012 (+0,1/-0,05); si utilisés avec les barres carrées commerciales 10x10, vérifier que la tolérance correspond à celle de notre article 1789 (+0,25/-0,005).

Connecteur mâle RJ45 , IP20, CAT5e, 8 pôles, à raccordement autodénudant QUICKON, pour conducteurs de 1 à 7 fils AWG 26 .. . 22, pour diamètres de câbles de 4,5 mm .. . 8,0 mm, repérage TIA 568 B, coloris : noir

Adaptateur, N (femelle) -> N (femelle), affaiblissement d'insertion <0,3 dB@2,4 GHz
