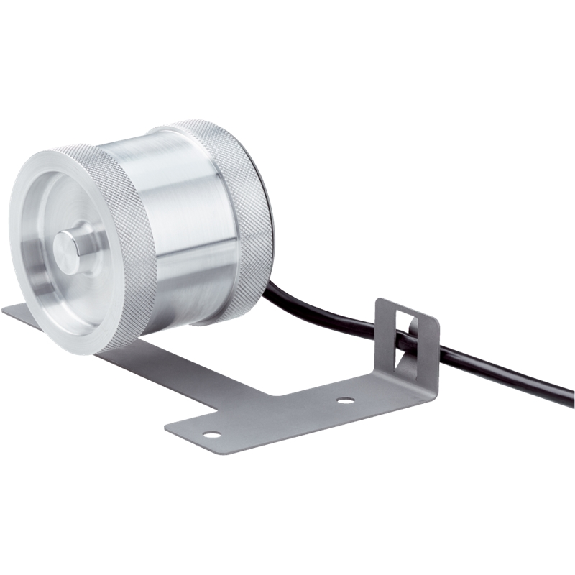

Codeur à roue mesureuse 2000mm 10-30V HTL/Push pull

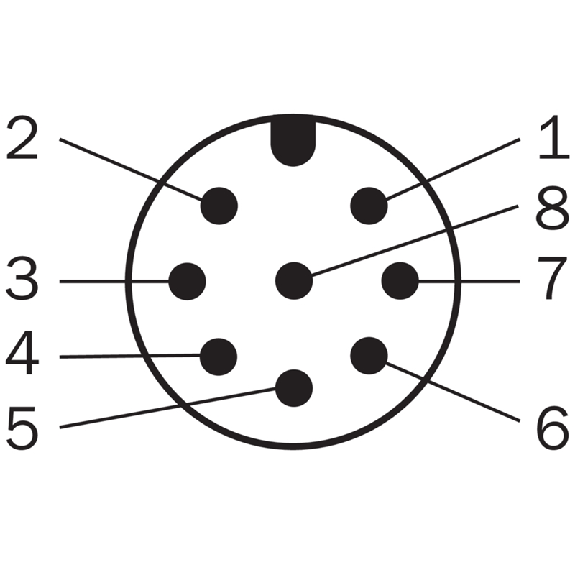

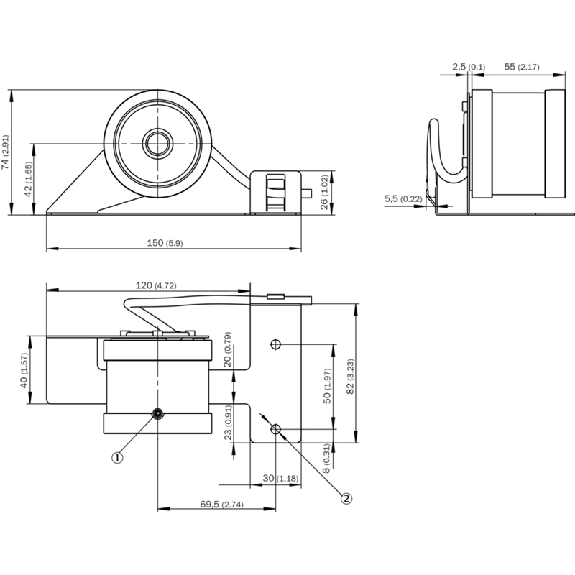

Codeur à roue mesureuse• Circonférence de la roue: 1000 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 300 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Résolution max.: 218,45• Série: DFV60

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 7 V .. . 30 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Résolution max.: 10• Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse• Série: DBV50 Core

Codeur à roue mesureuse• Circonférence de la roue: 300 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / HTL• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Résolution max.: 218,45• Série: DFV60

Codeur à roue mesureuse• Circonférence de la roue: 300 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,75 V .. . 30 V• Plage d'impulsions par tour: 1 .. . 2048• Fonction de sortie: Canaux A et B• Mode de raccordement: Connecteur M12, mâle, 4 pôles, universel• Version bras à ressort: Bras à ressort, codeur côté montage• Filtre de fréquence de commutation: Non• Série: DUV60

Codeur à roue mesureuse• Circonférence de la roue: 12 ?• Surface d’une roue mesureuse: Plastique lisse (uréthane)• Interface de communication: Incrémental / TTL / HTL / Commutateur DIP, sortie au choix• Tension d'alimentation: 4,75 V .. . 30 V• Impulsions par tour: 1 .. . 2400• Fonction de sortie: Canaux A et B• Mode de raccordement: Connecteur M12, mâle, 8 pôles, universel• Version bras à ressort: Bras à ressort, montage d’en bas avec équerre de fixation• Filtre de fréquence de commutation: non• Série: DUV60

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Version bras à ressort: Bras à ressort de 69,5 mm• Codeur monté: DBS50 Core, DBS50E-SKAPA2000• Résolution en impulsions/mm: 10• Interface de communication: 4,5 V .. . 5,5 V, incrémental, TTL, RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: DKV60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 2.000• Programmable/configurable: non• Série: DFS60

Codeur incrémental, Ø30 mm et axe Ø5 mm, montage bride synchro, IP64, résolution 2000 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, presse-étoupe radial avec câble de 1 m

Codeur incrémental, Ø30 mm et axe Ø5 mm, montage bride synchro, IP64, résolution 2000 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, embase radiale mâle M9 à 5 contacts

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: bride EURO B10 • Caractéristiques de l´axe: Ø11 x 30 mm, avec clavette• Indice de protection: IP67• Raccordement: Embase radiale mâle M12, 12 points, sens anti-horaire• Alimentation: 8...30 VDC• Etage de sortie: HTL/push-pull, 6 canaux• Nombre d’impulsions: 1 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, avec connecteur M12, mâle, 8 pôles, universel, 0,5 m• Résolution max.: 10• Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse• Série: DBV50 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm x 19 mm• Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 30 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 2.000• Programmable/configurable: Non• Série: DBS60 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 3 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60
