Codeur incrémental - BDG EB658-BC12-QCNM1-8192-0000-S8H3 (BDG02TH)

Codeur incrémental[[CR]] Principe de détection: Optique[[CR]] Taille (bride): Ø58 mm[[CR]] Type d'axe: Axe plein[[CR]] Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4[[CR]] Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat[[CR]] Indice de protection: IP65[[CR]] Raccordement: Câble radial, 1 m[[CR]] Alimentation: 8...30 VDC[[CR]] Etage de sortie: HTL/totem pôle, 6 canaux[[CR]] Nombre dimpulsions: 1 000 imp/tour[[CR]] Température dutilisation: -40...+85 °C[[CR]] Série: optoPulse EIL580-SY [[CR]]

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Axe: ø10 x 20 mm, avec méplat Indice de protection: IP 67 Raccordement: Embase M23 radiale, 12 points, mâle, CW Alimentation: 4,75...30 VDC Sorties: HTL/totem póle, 6 canaux (Vout=Vin) Impulsions par tour: 1.000 Température d'utilisation: -40...+85 °C Série: optoPulse - EIL580-SC

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat Indice de protection: IP65 Raccordement: Embase M23 radiale, 12 points, mâle, CCW Alimentation: 8...30 VDC Etage de sortie: HTL/totem pôle, 6 canaux Nombre dimpulsions: 500 imp/tour Température dutilisation: -40...+85 °C Série: optoPulse - EIL580-SC

Codeur incrémental, Ø40 mm à axe creux traversant, alésage Ø6 mm, IP42, bague de serrage, résolution 50 imp/tour, sorties émetteur de ligne, alimentation 5 VDC, embase radiale mâle M9 à 8 contactst

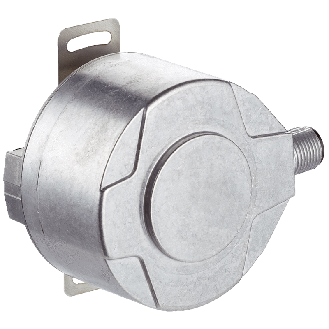

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux non traversant Diamètre de l'axe: 10 mm Interface de communication: Incrémental / TTL / HTL Tension d'alimentation: 4,5 V .. . 32 V Raccordement: Connecteur M12, mâle, 8 pôles, radial Programmable/configurable: Oui Impulsions par tour: 65.536 Série: DFS60

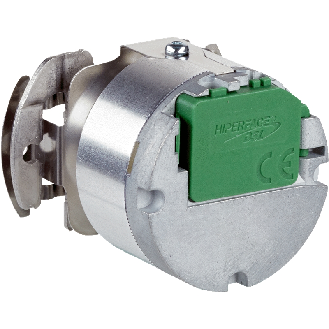

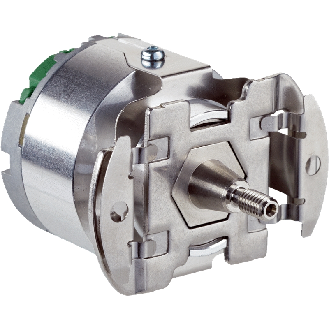

Système Feedback-moteur rotatif HIPERFACE DSL Type: Montage encastré Modèle: Absolu monotour Interface de communication: HIPERFACE DSL Résolution: par tour: 18 bit Système de sécurité: non Interface mécanique: Axe conique Raccordement: Connecteur mâle, 4 pôles Technologie: Optique Série: EKS/EKM36

Codeur incrémental programmable Principe de détection: Optique Taille (bride): Ø58 mm Type daxe: Axe creux non traversant Bride: Pour pige anti-rotation, Ø3 mm, axiale/radiale Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride Indice de protection: IP67 Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire Alimentation: 4,75-30 VDC Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage dusine Nombre dimpulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage dusine) Température dutilisation: -40...+100 °C Série: optoPulse - EIL580P-B

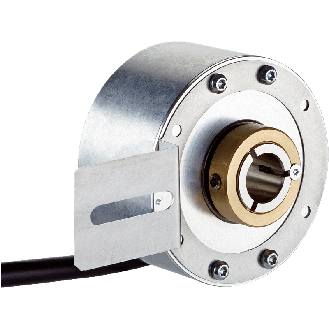

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux traversant, Bornes à lavant Diamètre de l'axe: 14 mm Type de bride / bras de couple: Bras de couple 1 côté, trou oblong, rayon du cercle de trous 31,5 mm à 48,5 mm Interface de communication: 4,5 V .. . 30 V, TTL, HTL Raccordement: Câble, 8 fils, avec connecteur mâle, M23, 12 pôles, universel, 0,35 m Impulsions par tour: 1.024 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection: IP67, côté boîtier, IP65, côté arbre (CEI 60529) Température de fonctionnement: 20 °C .. . +85 °C Particularité: Câble, avec connecteur mâle, M23, 12 pôles, universel, 0,35 m, connecteur femelle M23 compris dans létendue de la livraison Appareil de référence standard: DBS60E-TGFQD1024, 1098439 Série: DBS60 Core

Codeur absolu Version du codeur: Multitours Nombre de tours: 4.096 (12 bit) Résolution max.: 15 bit x 12 bit (32.768 x 4.096) Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm x 19 mm Interface de communication: SSI Type de code: Gray Raccordement: Câble, 8 fils, universel, 1,5 m Tension d'alimentation: 4,5-32Vdc Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium moulé sous pression Indice de protection: IP65 côté arbre, IP67 côté boîtier (CEI 60529) Température de fonctionnement: 40 °C .. . +100 °C Série: AFS/AFM60 SSI

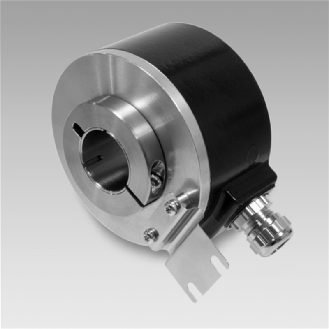

Codeur inc . Ø80mm Axe trav . 25mm 1024i/t 8-30Vdc HTL,PushPull - ITD 40 A 4 Y79 1024 H NI H2SK12 S 25 (11195764)

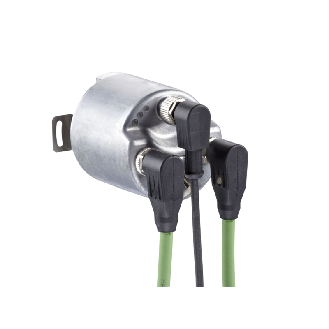

Codeur absolu Version du codeur: Monotour Particularité: Kit de distribution Contenu de la livraison: 1 x AFS60A-BHNB262144 (1059043), 2 x STL-1204-W05MZ90 (6048257), 1 x YG2A14-050UB3XLEAX (2095767) Série: AFS/AFM60 PROFINET

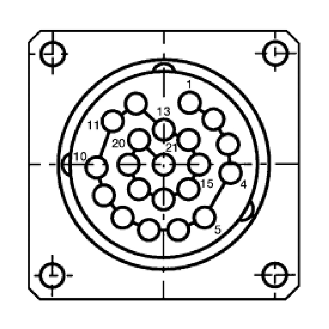

Codeur absolu Version du codeur: Monotour Nombre de pas max . par tour: 8.192 (13 bit) Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm Interface de communication: Parallèle Type de code: Binaire Raccordement: Connecteur mâle, M23, 21 pôles, axial Tension d'alimentation: 10-32Vdc Indice de protection: IP65 Série: ARS60 SSI/Parallel

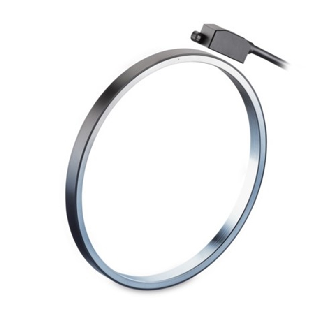

Codeur sans roulement - incrémental Principe de détection: Magnétique Axe creux traversant: 85 mm Roue magnétique H00: Ø85 mm, pour de la colle ou thermorétractable de montage Alimentation: UB= 5 VDC ±5% / TTL niveau, Emetteur de ligne Signaux de sortie: A, A inv, B, B inv, 0, 0 inv Raccordement: Câble radial, 1,00 m Impulsions par tour: 1 024 Matériaux:- Boîtier: matière plastique- Axe: acier inoxydable Indice de protection: IP67 (électronique coulée dans la résine) Température d'utilisation: -40...+100 °C (câble immobile) Série: ITD89H00 - Signaux carrés

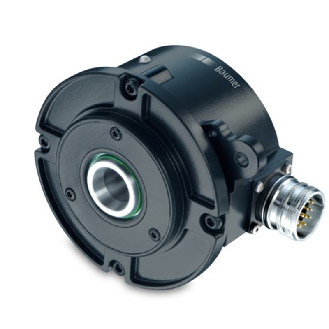

Codeur incrémental Principe de détection: Optique Contrôle de fonction: Sans EMS Type d'axe: Axe conique Taille (bride): ø97 mm Axe creux traversant: ø17 mm Indice de protection: IP 56 Raccordement: Embase mâle M23, 12 points Alimentation: 9...30 VDC Signaux de sortie: K1, K2, K0 + compléments Sorties: HTL-P (driver de puissance) avec signaux inversés Impulsions par tour: 1.024 Matière:- Boîtier: fonte d'aluminium- Axe: inox Température d'utilisation: -30...+100 °C Série: HOG 9
