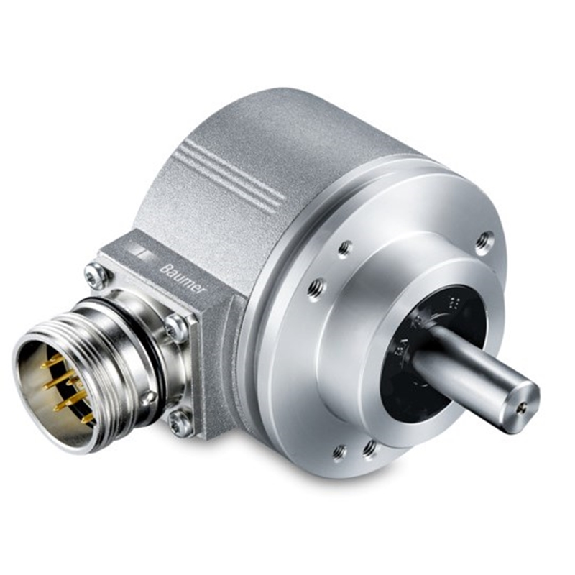

Codeur inc. Ø58mm Axe plein 10mm 01024i/t PROG TTL/RS422 M23 12P IP65 - EIL580P-SC10.5EF.01024.B

Codeur incrémental Format: Ø 60 mm Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm x 19 mm Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4 Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 4,5 V .. . 5,5 V Raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 0,5 m, PVC Impulsions par tour: 360 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection: IP67, côté boîtier, IP65, côté arbre (CEI 60529) Température de fonctionnement: 20 °C .. . +85 °C Série: DBS60 Core

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux traversant Diamètre de l'axe: 10 mm Type de bride / bras de couple: Bras de couple 1 côté, trou oblong, rayon du cercle de trous 31,5 mm à 48,5 mm Interface de communication: Incrémental / TTL / HTL Tension d'alimentation: 4,5 .. . 30 V Raccordement: Connecteur mâle, M12, 8 pôles, radial Impulsions par tour: 1.024 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, boîtier: Aluminium Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529) Température de fonctionnement: 30 °C .. . +100 °C, pour 3.000 impulsions par tour maximum Série: DBS60

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Axe: ø10 x 20 mm, avec méplat Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CW Alimentation: 5 VDC Sorties: TTL/RS422, 6 canaux Impulsions par tour: 2 500 Température d'utilisation: -40...+85 °C Série: optoPulse - EIL580-SC

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Axe: ø10 x 20 mm, avec méplat Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CW Alimentation: 4,75...30 VDC Sorties: HTL/totem póle, 6 canaux (Vout=Vin) Impulsions par tour: 500 Température d'utilisation: -40...+85 °C Série: optoPulse - EIL580-SC

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux non traversant Diamètre de l'axe: 12 mm Interface de communication: Incrémental / HTL / Push pull Tension d'alimentation: 10 V .. . 32 V Raccordement: Connecteur M23, mâle, 12 pôles, radial Impulsions par tour: 512 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium moulé sous pression Indice de protection: - IP67, côté boîtier, connecteur mâle (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement: 40 °C .. . +100 °C Série: DFS60

Codeur à roue mesureuse Circonférence de la roue: 300 mm Surface dune roue mesureuse: Joint torique NBR70 Interface de communication: Incrémental / TTL / HTL / Commutateur DIP, sortie au choix Tension d'alimentation: 4,75 V .. . 30 V Impulsions par tour: 1 .. . 1500 Fonction de sortie: Canaux A et B Raccordement: Connecteur mâle M12, 4 pôles, universel Version bras à ressort: Bras à ressort, codeur côté montage Filtre de fréquence de commutation: Non Série: DUV60

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux traversant Diamètre de l'axe: 10 mm Interface de communication: Incrémental / HTL / Push pull Tension d'alimentation: 10 V .. . 32 V Raccordement: Connecteur M12, mâle, 8 pôles, radial Impulsions par tour: 10.000 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium moulé sous pression Indice de protection: - IP65, côté boîtier, connecteur mâle (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement: - -40 °C .. . +100 °C (position fixe du câble)- -30 °C .. . +100 °C (position mobile du câble) Série: DFS60

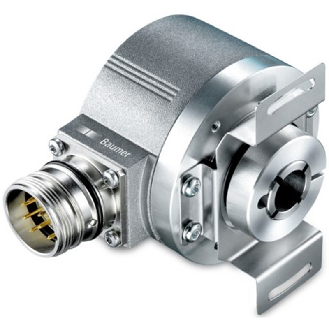

Codeur incrémental Principe de détection: Optique Type d'axe: Axe creux traversant Bride (Axe creux traversant): Sans ressort anti-rotation Axe creux traversant: ø12 mm, bague de serrage coté boîtier Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CW Alimentation: 4,75...30 VDC Sorties: HTL/totem póle, 6 canaux (Vout=Vin) Impulsions par tour: 4 096 Température d'utilisation: -40...+85 °C Série: optoPulse - EIL580-T - M23 CW

Codeur incrémental programmable Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe creux non traversant Bride (Axe creux traversant): Sans ressort anti-rotation Axe creux non traversant: ø10 mm, bague de serrage coté bride Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CCW Alimentation: 4,75...30 VDC Etage de sortie: TTL/RS422, 6 canaux (Vout=5V) Nombre dimpulsions programmable: 1...65536 imp/tour, 1024 (réglage dusine) Température d'utilisation: -40...+100 °C Série: optoPulse - EIL580P-B

Codeur absolu Version du codeur: Multitours Résolution max.: 15 bit x 12 bit (32.768 x 4.096) Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm Interface de communication: SSI Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial Série: AFS/AFM60 SSI

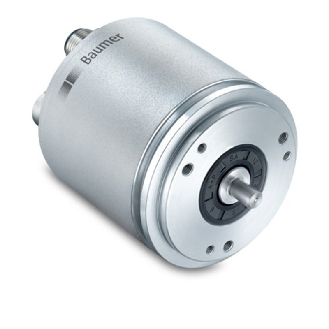

Codeur magnétique absolu Taille (bride): Ø 58 mm Type d'axe: Axe sortant Bride (axe): Bride synchro, épaulement de centrage ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif ø42 - 3xM3/3xM4 Axe: ø6 x 10 mm, avec méplat Indice de protection: IP 67 Raccordement: Embase axial M12, 4 points, femelle, CW, 1 x M12, 4 points, mâle, CCW Alimentation: 10...30 VDC Interface: PROFINET IO Résolution Monotour: 14 Bits Résolution Multitour: 16 Bits Résolution supplémentaire: Pas d'option Température d'utilisation: -40...+85 °C Série: MAGRES EAM580-SY - PROFINET

Codeur magnétique absolu Taille (bride): Ø 58 mm Type d'axe: Axe sortant Bride (axe): Bride synchro, épaulement de centrage ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif ø42 - 3xM3/3xM4 Axe: ø6 x 10 mm, avec méplat Indice de protection: IP 65 Raccordement: Embase axial M12, 4 points, femelle, CW, 1 x M12, 4 points, mâle, CCW Alimentation: 10...30 VDC Interface: PROFINET IO Résolution Monotour: 14 Bits Résolution Multitour: 16 Bits Résolution supplémentaire: Pas d'option Température d'utilisation: -40...+85 °C Série: MAGRES EAM580-SY - PROFINET

Codeur incrémental programmable Impulsions par tour: 1 024 Alimentation: Emetteur de ligne (TTL): UB= 4,75...30 VDC, Vout = 5 VDC (7272), programmable (configuration dusine) Signaux de sortie: A, B, Z Raccordement: MIL-connecteur, 7 points Situation des phases: Phase standard, rotation dans le sens inverse des aiguilles dune montre, A avant B Température d'utilisation: -40...+212 °F (-40...+100 °C) Axe creux traversant: Ø25,4 mm (Ø1,000") isolé, bague de serrage coté bride Indice de protection: IP 54 Kit de montage: Aucun Série: HS35P - Programmable
