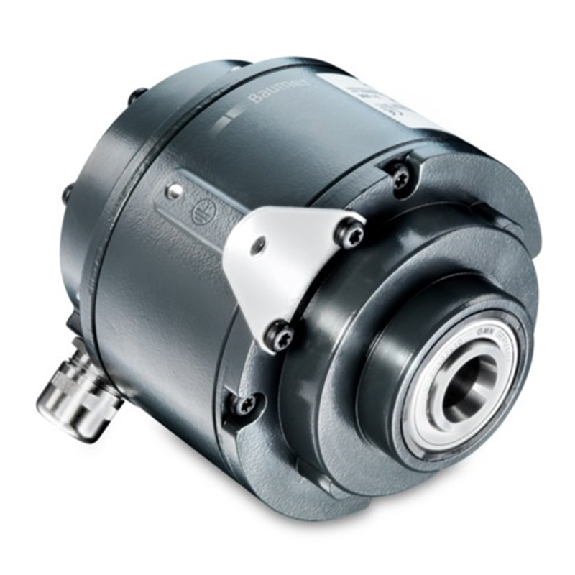

Codeur inc. Ø105mm Axe conique 17mm 1024i/t 9-30Vdc HTL

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0• Nombre d'impulsions: 1024• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre la poussière• Diamètre de l'axe: Axe conique ø17 mm (1:10) • Raccordement: Couvercle de bornes, axial • Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental, Ø105 mm à axe creux, 2 voies A et B + top zéro, 1 tour = 1024 impulsions, sorties HTL+compléments, alimentation 9-30 VDC, alésage isolé Ø16 mm non traversant, sortie presse-étoupe radiale, sans câble

Codeur incrémental Ø105mm, axe creux non traversant ø16 mm, 1024 impulsion/tour, signaux de sortie K1, K2, K0, 9...30 VDC / Étage de sortie HTL avec signaux inversés, protection contre la poussière, raccordement boîte à bornes, radial

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0 • Nombre d'impulsions: 1024• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre l'humidité• Diamètre de l'axe: Axe creux non traversant ø16 mm • Raccordement: Couvercle de bornes, axial• Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental• Taille (bride): ø105 mm• Signaux de sortie: K1, K2, K0• Nombre d'impulsions: 2048• Alimentation: 9...30 VDC• Étage de sortie: HTL avec signaux inversés• Système d'étanchéité: Protection contre l'humidité• Diamètre de l'axe: Axe creux non traversant ø16 mm• Raccordement: Couvercle de bornes, axial• Matière:- Boîtier: fonte d'aluminium- Axe: inox• Protection EN 60529: IP66• Température d'utilisation: -40...+100 °C• Série: HOG 10

Codeur incrémental, Ø75 mm, 2 voies A et B + top zéro, 1 tour = 1024 impulsions, sorties HTL +compléments, alimentation 9-30 VDC, axe creux traversant alésage Ø16 mm, serrage par bague côté opposé pige, sortie presse-étoupe radiale, sans câble

Combinaison codeur incrémental POG9 2 voies A et B + top zéro, 1 tour = 1024 imp, sorties HTL+compléments, alimentation 9-30 VDC, bride Euro B10, axe Ø11 mm, boîte à bornes radiale, sans câble + Relais de survitesse mécanique FSL90

Codeur incrémental• Interface mécanique: Axe creux traversant, serrage arrière• Diamètre de l'axe: 12 mm• Interface de communication: 4,5 V .. . 30 V, TTL, HTL• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 1.024• Programmable/configurable: Non• Type de bride / bras de couple: Bras de couple 1 côté, trou oblong, rayon du cercle de trous 31,5 mm à 48,5 mm• Série: DBS60 Core

Codeur incrémental• Format: Ø 50 mm• Interface mécanique: Arbre plein, bride de serrage 3xM3• Diamètre de l'axe: 8 mm• Interface de communication: 7 V .. . 30 V, HTL, Push pull• Mode de raccordement: Câble, 8 fils, universel, 0,5 m, PVC• Impulsions par tour: 1.024• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +85 °C, –35 °C .. . +95 °C sur demande• Série: DBS50 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 14 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 5 m• Impulsions par tour: 1.024• Programmable/configurable: non• Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm• Série: DBS60 Core

Codeur incrémental, Ø115 mm à axe sortant, 2 voies A et B + top zéro, 1 tour = 1024 impulsions, sorties HTL+compléments, alimentation 9-30 VDC, bride Euro B10, axe Ø11 mm, boîte à bornes radiale, sans câble

Codeur incrémental, Ø115 mm à axe sortant, 2 voies A et B + top zéro, 1 tour = 1024 impulsions, sorties HTL+compléments, alimentation 9-30 VDC, bride Euro B10, axe Ø11 mm, boîte à bornes radiale, sans câble

Codeur incrémental optique• Montage: Avec ressort anti-rotation• Type: Axe creux traversant ø25 mm• Nombre d'impulsions: 1024• Alimentation: 8...30 VDC• Sortie: HTL niveau, push-pull• Signaux de sortie: A, A inv, B, B inv, 0, 0 inv • Raccordement: Câble 1 m, radial• Indice de protection: IP65• Température d'utilisation: -20...+70 °C• Série: ITD 40 A 4 Y79

Codeur incrémental optique• Taille (bride): ø150 mm• Type d’axe: ø40 mm (traversant)• Nombre d'impulsions: 1024• Alimentation: 8...30 VDC• Sortie: HTL niveau, push-pull• Signaux de sortie: A, A inv, B, B inv, 0, 0 inv• Raccordement: Câble 1 m, radial• Matière:- Aluminium, non laqué- Axe: acier inoxydable• Indice de protection: IP54• Température d'utilisation: -20...+70 °C• Série: ITD 70 A 4 Y 2
