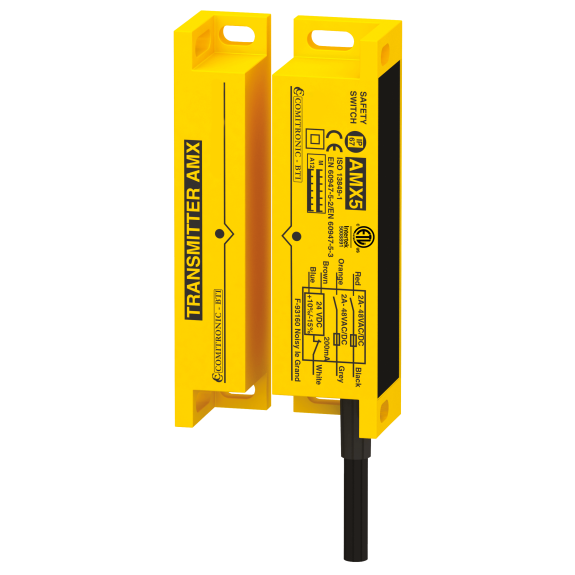

Capteur de sécurité autonome sans contact AMX5/6M

Capteur de sécurité autonome sans contact en PA6 12 mètres de câbles avec contacts de sécurité 1NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

Capteur de sécurité autonome avec maintien magnétique 4Kgs intégré Pld seul ou PLe avec awax26xxl selon ISO13849-1 IP67 2NO 2A/48V contact de sécurité et 1 PNP 250mA en INOX316L avec gravure laser pour le marquage et 3 mètres de câble Contrôle la position des portes/carters de machines dangereuses avec maintien magnétique Maintien de porte magnétique 40 N intégré tout inox Capteur codé sans contact à technologie électronique avec relais Gestion totale de la sécurité en catégorie 3 sans contrôleur externe Selon ISO 13849-1 Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de ‘sécurité intégrée’ : SIL 2 selon EN 62061 Cycle avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d’activation max : 4 mm, hystérésis 2 mm Force de maintien : émetteur + récepteur en contact=40 N Contacts sécurité/diagnostic : 2 x NO 2A/48V redondants / 1 x PNP 250mA Codage de la détection : mono-code inviolable Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 1 Matière : INOX 316L poli miroir Connexion électrique : câble 3, 6, 12m Etanchéité : IP 67 Température : -25 °C à +60 °C Marquage : INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12

Capteur de sécurité non autonome sans contact en INOX316L gravure laser 3 mètres de câble PLe cat.4 jusqu'à 30 capteurs en séries sur awax26xxl Contrôle la position des portes/carters de machines dangereuses Capteur à technologie électronique à code sans contact Gestion totale de la sécurité avec un contrôleur AWAX Solution faible coût pour les applications multi-accès Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité : jusqu’à 4 avec contrôleur AWAX • Temps avant défaillance dangereuse : MTTFd = 334 ans • Distance d’activation max : 10 mm, hystérésis 2 mm • Contacts sécurité/diagnostic : 2 x NO 0,8A max/24V redondants / 1xcontact PNP 250mA • Codage de la détection : mono-code inviolable • Indication : led indiquant la reconnaissance du code • Réarmement : automatique • Fixation : 4 vis M4 inviolables (en option réf : BH4) • Position de montage : version 78S-98S, 78SMKT, 78SMKT130 : 2 (doubles pattes-équerres) • Position de montage : version 78SM12 et 98SM12 : 1 • Matière : 78S-98S, 78SMKT, 78SMKT130 : PA6 ou inox316L (ANATOM78S-OX ou ANATOM78S-OX-MKT) • Matière 78SM12, 78SESM12 et 98SM12 : polycarbonate (PC) • Connexion électrique : câble 3, 6, 12m (78S/98S) ou cordon 50cm avec connecteur M12 (réf + MKT) ou cordon 130cm avec connecteur M12 (réf + MKT130) ou embase métal M12 (réf + M12) • Étanchéité : IP 67/68 (PA6, PC) ou IP 69K avec inox nouvelle génération • Température : -25 °C à +60 °C • Marquage : PA6 tampographie + n° de série, PC sérigraphie + n° de série INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente • Certificats : UL 508 / C22.2 n°14 C-UL-US listed 34CB (file E214209) (pas applicable pour version MKT et M12) L’ANATOM78SES-M12 - Grâce à ses aimants répulsifs incorporés, il oblige l’accroche d’un carter sinon la détection n’est pas assurée car la porte sera maintenue ouverte. - Diminue le risque de fraude par ajout d’un émetteur « volant » pour fonctionnement « carter ouvert »

Capteur de sécurité autonome sans contact en PA6 MKT avec connecteur déporté avec contacts de sécurité 1NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

Capteur de sécurité RFID pour engins roulants, appareillages embarqués avec sorties OSSD et sortie câble sur connecteur M12 dépoté de 50cm "MKT" Contrôle la position de sécurité des portes avec codage RFID pour véhicules roulants Capteur avec technologie RFID à 16 millions de codes Adapté aux environnements métalliques Code programmable par auto-apprentissage (aucun logiciel ni PC), système infraudable Assure le contrôle de détection de porte (répond aux normes de la Directive Machine) Certifié E2 par l’UTAC Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité : jusqu'à 4 (EN 954-1) avec contrôleur AWAX Temps avant défaillance dangereuse : MTTFd = 40 ans Distance d'activation max : jusqu'à 20 mm Contact sécurité/diagnostic : 2 x NO 50mA/30V redondants et 1 x PNP 50mA auxiliaire Codage de la détection : multicode inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 Connexion électrique : cordon 50cm PUR avec connecteur M12 Étanchéité : IP 68 Température ambiante permanente : -30 °C à +50 °C Température de stockage : -40 °C à +85 °C Marquage : tampographie + n° de série pour traçabilité Certificat : E2 10R-04 14053 (UTAC) ISO 7637-2 (Pulse 1, 2a, 2b, 3a, 3b, 4)

Capteur de sécurité non autonome sans contact en PA6 sur connecteur M12 déporté PLe cat.4 jusqu'à 30 capteurs en séries sur awax26xxl Contrôle la position des portes/carters de machines dangereuses Capteur à technologie électronique à code sans contact Gestion totale de la sécurité avec un contrôleur AWAX Solution faible coût pour les applications multi-accès Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité : jusqu’à 4 avec contrôleur AWAX • Temps avant défaillance dangereuse : MTTFd = 334 ans • Distance d’activation max : 10 mm, hystérésis 2 mm • Contacts sécurité/diagnostic : 2 x NO 0,8A max/24V redondants / 1xcontact PNP 250mA • Codage de la détection : mono-code inviolable • Indication : led indiquant la reconnaissance du code • Réarmement : automatique • Fixation : 4 vis M4 inviolables (en option réf : BH4) • Position de montage : version 78S-98S, 78SMKT, 78SMKT130 : 2 (doubles pattes-équerres) • Position de montage : version 78SM12 et 98SM12 : 1 • Matière : 78S-98S, 78SMKT, 78SMKT130 : PA6 ou inox316L (ANATOM78S-OX ou ANATOM78S-OX-MKT) • Matière 78SM12, 78SESM12 et 98SM12 : polycarbonate (PC) • Connexion électrique : câble 3, 6, 12m (78S/98S) ou cordon 50cm avec connecteur M12 (réf + MKT) ou cordon 130cm avec connecteur M12 (réf + MKT130) ou embase métal M12 (réf + M12) • Étanchéité : IP 67/68 (PA6, PC) ou IP 69K avec inox nouvelle génération • Température : -25 °C à +60 °C • Marquage : PA6 tampographie + n° de série, PC sérigraphie + n° de série INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente • Certificats : UL 508 / C22.2 n°14 C-UL-US listed 34CB (file E214209) (pas applicable pour version MKT et M12) L’ANATOM78SES-M12 - Grâce à ses aimants répulsifs incorporés, il oblige l’accroche d’un carter sinon la détection n’est pas assurée car la porte sera maintenue ouverte. - Diminue le risque de fraude par ajout d’un émetteur « volant » pour fonctionnement « carter ouvert »
