Capteur de sécurité autonome sans contact AMX3/INOX/12M

Capteur de sécurité autonome sans contact en INOX316L MKT avec connecteur déporté avec contacts de sécurité 1NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

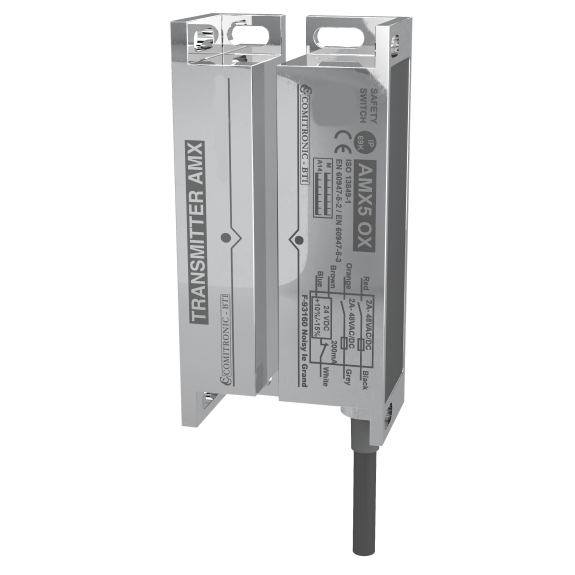

Capteur de sécurité autonome avec maintien magnétique 4Kgs intégré Pld seul ou PLe avec awax26xxl selon ISO13849-1 IP67 2NO 2A/48V contact de sécurité et 1 PNP 250mA en INOX316L avec gravure laser pour le marquage et 12 mètres de câble Contrôle la position des portes/carters de machines dangereuses avec maintien magnétique Maintien de porte magnétique 40 N intégré tout inox Capteur codé sans contact à technologie électronique avec relais Gestion totale de la sécurité en catégorie 3 sans contrôleur externe Selon ISO 13849-1 Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de ‘sécurité intégrée’ : SIL 2 selon EN 62061 Cycle avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d’activation max : 4 mm, hystérésis 2 mm Force de maintien : émetteur + récepteur en contact=40 N Contacts sécurité/diagnostic : 2 x NO 2A/48V redondants / 1 x PNP 250mA Codage de la détection : mono-code inviolable Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 1 Matière : INOX 316L poli miroir Connexion électrique : câble 3, 6, 12m Etanchéité : IP 67 Température : -25 °C à +60 °C Marquage : INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12

Capteur de sécurité non autonome sans contact haute température -40°C à +125°C en INOX316L gravure laser sur connecteur M12 déporté PLe cat.4 jusqu'à 30 capteurs en séries sur awax26xxl Contrôle la position des portes/carters de machines dangereuses Capteur à technologie électronique à code sans contact Gestion totale de la sécurité avec un contrôleur AWAX Haute température : -40 °C à +125 °C Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité : jusqu’à 4 avec contrôleur AWAX • Temps avant défaillance dangereuse : MTTFd = 100 ans • Distance d’activation max : 10 mm, hystérésis 2 mm • Contacts sécurité/diagnostic : 2 x NO 0,8A/24V redondants et 1 x contact PNP 250mA. • Codage de la détection : mono-code inviolable • Réarmement : automatique • Fixation : 4 vis M4 inviolables (en option réf : BH4) • Position de montage : 2 (doubles pattes-équerres) • Matière : INOX 316L poli miroir • Connexion électrique : cordon 220cm silicone ultra-souple avec connecteur M12. • Etanchéité : IP 69K (Capteur) / IP67 (Connecteur) • Température extrême : -40 °C à +125 °C • Capot de protection INOX 316L poli miroir : option « réf + C » • Marquage : gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente La connectique M12 déportée des produits inox : Notre expérience conclue que les connecteurs M12 qui sont montés directement sur les capteurs ont des problèmes de fiabilité lors des lavages ainsi que sur les machines à fortes vibrations. D’autre part les connecteurs M8 présentent une certaine fragilité surtout sur des produits dont le démontage est fréquent. Notre principe de cordon M12 surmoulé et déporté de 50 cm permet de loger la partie connecteur dans les goulottes qui sont hors de portée des jets de lavage et des contraintes mécaniques.

Interrupteur de sécurité sans contact• Format: Parallélépipédique• Principe du capteur: Inductif• Distance de commutation Sn: 4 mm• Montage: Noyable• Nombre de sorties sécurisées: 2• Type de sortie: Sorties à semi-conducteurs à autosurveillance (OSSD)• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 0,3 m, PVC• Tension d'alimentation UV: 24 V DC (19,2 V DC .. . 28,8 V DC)• Dimensions: 12 mm x 40 mm x 26 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP67 (CEI 60529)• Température de service: –25 °C .. . +70 °C• Catégorie: Catégorie 2 (ISO 13849-1)• Niveau de performance: PL d (ISO 13849-1)• Connexion en série sûre: Avec Flexi Loop (avec diagnostic)• Série: IQB2S

Interrupteur de sécurité sans contact• Format: Cylindrique fileté, M12 x 1• Principe du capteur: Inductif• Distance de commutation Sn: 8 mm• Montage: Non noyable• Type de sortie: Sorties à semi-conducteurs à autosurveillance (OSSD)• Mode de raccordement: Connecteur M12, 4 pôles• Diamètre du boîtier: M12• Niveau de performance: PL d• Série: IME2S
