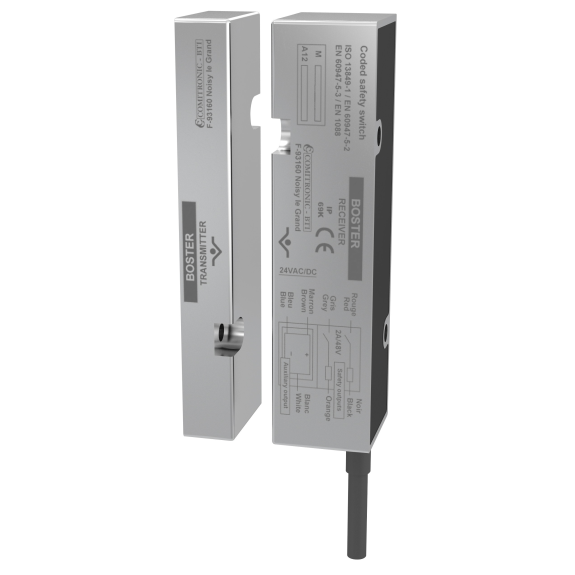

Capteur de sécurité autonome BOSTER/6M

Capteur de sécurité autonome avec maintien magnétique 4Kgs intégré Pld seul ou PLe avec awax26xxl selon ISO13849-1 IP67 2NO 2A/48V contact de sécurité et 1 PNP 250mA en INOX316L avec gravure laser pour le marquage et 3 mètres de câble Contrôle la position des portes/carters de machines dangereuses avec maintien magnétique Maintien de porte magnétique 40 N intégré tout inox Capteur codé sans contact à technologie électronique avec relais Gestion totale de la sécurité en catégorie 3 sans contrôleur externe Selon ISO 13849-1 Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de ‘sécurité intégrée’ : SIL 2 selon EN 62061 Cycle avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d’activation max : 4 mm, hystérésis 2 mm Force de maintien : émetteur + récepteur en contact=40 N Contacts sécurité/diagnostic : 2 x NO 2A/48V redondants / 1 x PNP 250mA Codage de la détection : mono-code inviolable Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 1 Matière : INOX 316L poli miroir Connexion électrique : câble 3, 6, 12m Etanchéité : IP 67 Température : -25 °C à +60 °C Marquage : INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12

Capteur de sécurité autonome avec maintien magnétique 4Kgs intégré Pld seul ou PLe avec awax26xxl selon ISO13849-1 IP67 2NO 2A/48V contact de sécurité et 1 PNP 250mA en INOX316L avec gravure laser pour le marquage et 12 mètres de câble Contrôle la position des portes/carters de machines dangereuses avec maintien magnétique Maintien de porte magnétique 40 N intégré tout inox Capteur codé sans contact à technologie électronique avec relais Gestion totale de la sécurité en catégorie 3 sans contrôleur externe Selon ISO 13849-1 Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de ‘sécurité intégrée’ : SIL 2 selon EN 62061 Cycle avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d’activation max : 4 mm, hystérésis 2 mm Force de maintien : émetteur + récepteur en contact=40 N Contacts sécurité/diagnostic : 2 x NO 2A/48V redondants / 1 x PNP 250mA Codage de la détection : mono-code inviolable Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 1 Matière : INOX 316L poli miroir Connexion électrique : câble 3, 6, 12m Etanchéité : IP 67 Température : -25 °C à +60 °C Marquage : INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12

Capteur de sécurité non autonome sans contact en PA6 6 mètres de câble PLe cat.4 jusqu'à 30 capteurs en séries sur awax26xxl Contrôle la position des portes/carters de machines dangereuses Capteur à technologie électronique à code sans contact Gestion totale de la sécurité avec un contrôleur AWAX Solution faible coût pour les applications multi-accès Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité : jusqu’à 4 avec contrôleur AWAX • Temps avant défaillance dangereuse : MTTFd = 334 ans • Distance d’activation max : 10 mm, hystérésis 2 mm • Contacts sécurité/diagnostic : 2 x NO 0,8A max/24V redondants / 1xcontact PNP 250mA • Codage de la détection : mono-code inviolable • Indication : led indiquant la reconnaissance du code • Réarmement : automatique • Fixation : 4 vis M4 inviolables (en option réf : BH4) • Position de montage : version 78S-98S, 78SMKT, 78SMKT130 : 2 (doubles pattes-équerres) • Position de montage : version 78SM12 et 98SM12 : 1 • Matière : 78S-98S, 78SMKT, 78SMKT130 : PA6 ou inox316L (ANATOM78S-OX ou ANATOM78S-OX-MKT) • Matière 78SM12, 78SESM12 et 98SM12 : polycarbonate (PC) • Connexion électrique : câble 3, 6, 12m (78S/98S) ou cordon 50cm avec connecteur M12 (réf + MKT) ou cordon 130cm avec connecteur M12 (réf + MKT130) ou embase métal M12 (réf + M12) • Étanchéité : IP 67/68 (PA6, PC) ou IP 69K avec inox nouvelle génération • Température : -25 °C à +60 °C • Marquage : PA6 tampographie + n° de série, PC sérigraphie + n° de série INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente • Certificats : UL 508 / C22.2 n°14 C-UL-US listed 34CB (file E214209) (pas applicable pour version MKT et M12) L’ANATOM78SES-M12 - Grâce à ses aimants répulsifs incorporés, il oblige l’accroche d’un carter sinon la détection n’est pas assurée car la porte sera maintenue ouverte. - Diminue le risque de fraude par ajout d’un émetteur « volant » pour fonctionnement « carter ouvert »

Capteur de sécurité autonome sans contact en PA6 6 mètres de câbles avec contacts de sécurité 1NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

Capteur de sécurité autonome sans contact en PA6 6 mètres de câbles avec contacts de sécurité 2NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

Capteur de sécurité non autonome sans contact en INOX316L gravure laser 6 mètres de câble PLe cat.4 jusqu'à 30 capteurs en séries sur awax26xxl Contrôle la position des portes/carters de machines dangereuses Capteur à technologie électronique à code sans contact Gestion totale de la sécurité avec un contrôleur AWAX Solution faible coût pour les applications multi-accès Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité : jusqu’à 4 avec contrôleur AWAX • Temps avant défaillance dangereuse : MTTFd = 334 ans • Distance d’activation max : 10 mm, hystérésis 2 mm • Contacts sécurité/diagnostic : 2 x NO 0,8A max/24V redondants / 1xcontact PNP 250mA • Codage de la détection : mono-code inviolable • Indication : led indiquant la reconnaissance du code • Réarmement : automatique • Fixation : 4 vis M4 inviolables (en option réf : BH4) • Position de montage : version 78S-98S, 78SMKT, 78SMKT130 : 2 (doubles pattes-équerres) • Position de montage : version 78SM12 et 98SM12 : 1 • Matière : 78S-98S, 78SMKT, 78SMKT130 : PA6 ou inox316L (ANATOM78S-OX ou ANATOM78S-OX-MKT) • Matière 78SM12, 78SESM12 et 98SM12 : polycarbonate (PC) • Connexion électrique : câble 3, 6, 12m (78S/98S) ou cordon 50cm avec connecteur M12 (réf + MKT) ou cordon 130cm avec connecteur M12 (réf + MKT130) ou embase métal M12 (réf + M12) • Étanchéité : IP 67/68 (PA6, PC) ou IP 69K avec inox nouvelle génération • Température : -25 °C à +60 °C • Marquage : PA6 tampographie + n° de série, PC sérigraphie + n° de série INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente • Certificats : UL 508 / C22.2 n°14 C-UL-US listed 34CB (file E214209) (pas applicable pour version MKT et M12) L’ANATOM78SES-M12 - Grâce à ses aimants répulsifs incorporés, il oblige l’accroche d’un carter sinon la détection n’est pas assurée car la porte sera maintenue ouverte. - Diminue le risque de fraude par ajout d’un émetteur « volant » pour fonctionnement « carter ouvert »

Capteur de sécurité autonome sans contact en INOX316L 6 mètres de câbles avec contacts de sécurité 1NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

Capteur de sécurité autonome sans contact en INOX316L 6 mètres de câbles avec contacts de sécurité 2NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

Capteur de sécurité autonome sans contact en PA6 3 mètres de câbles avec contacts de sécurité 1NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

Capteur de sécurité autonome sans contact en PA6 3 mètres de câbles avec contacts de sécurité 2NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

Capteur de sécurité non autonome sans contact en INOX316L gravure laser 3 mètres de câble PLe cat.4 jusqu'à 30 capteurs en séries sur awax26xxl Contrôle la position des portes/carters de machines dangereuses Capteur à technologie électronique à code sans contact Gestion totale de la sécurité avec un contrôleur AWAX Solution faible coût pour les applications multi-accès Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité : jusqu’à 4 avec contrôleur AWAX • Temps avant défaillance dangereuse : MTTFd = 334 ans • Distance d’activation max : 10 mm, hystérésis 2 mm • Contacts sécurité/diagnostic : 2 x NO 0,8A max/24V redondants / 1xcontact PNP 250mA • Codage de la détection : mono-code inviolable • Indication : led indiquant la reconnaissance du code • Réarmement : automatique • Fixation : 4 vis M4 inviolables (en option réf : BH4) • Position de montage : version 78S-98S, 78SMKT, 78SMKT130 : 2 (doubles pattes-équerres) • Position de montage : version 78SM12 et 98SM12 : 1 • Matière : 78S-98S, 78SMKT, 78SMKT130 : PA6 ou inox316L (ANATOM78S-OX ou ANATOM78S-OX-MKT) • Matière 78SM12, 78SESM12 et 98SM12 : polycarbonate (PC) • Connexion électrique : câble 3, 6, 12m (78S/98S) ou cordon 50cm avec connecteur M12 (réf + MKT) ou cordon 130cm avec connecteur M12 (réf + MKT130) ou embase métal M12 (réf + M12) • Étanchéité : IP 67/68 (PA6, PC) ou IP 69K avec inox nouvelle génération • Température : -25 °C à +60 °C • Marquage : PA6 tampographie + n° de série, PC sérigraphie + n° de série INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente • Certificats : UL 508 / C22.2 n°14 C-UL-US listed 34CB (file E214209) (pas applicable pour version MKT et M12) L’ANATOM78SES-M12 - Grâce à ses aimants répulsifs incorporés, il oblige l’accroche d’un carter sinon la détection n’est pas assurée car la porte sera maintenue ouverte. - Diminue le risque de fraude par ajout d’un émetteur « volant » pour fonctionnement « carter ouvert »

Capteur de sécurité autonome sans contact en INOX316L 3 mètres de câbles avec contacts de sécurité 1NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

Capteur de sécurité autonome sans contact en INOX316L 3 mètres de câbles avec contacts de sécurité 2NO 2A/48V redondants + 1NF 250mA auxiliaire Contrôle la position des portes/carters de machines dangereuses avec auto-contrôle intégré Capteur codé sans contact à technologie électronique avec relais IP68 PA6 / IP69K INOX316L Niveau de performance et catégorie sans contrôleur externe : Cat 3 PL=d selon ISO 13849-1 Niveau de performance et catégorie avec contrôleur AWAX : Cat 4 jusqu'à PL=e Niveau de sécurité intégrée : SIL 2 selon IEC 61508 Caractéristiques techniques : Niveau de performance sans contrôleur externe : PL=d Niveau de performance avec contrôleur AWAX : jusqu'à PL=e Catégorie de sécurité sans contrôleur externe : 3 Niveau de sécurité intégrée' : SIL 2 Version 12V pour applications embarquées Cycles avant défaillance dangereuse : B10d=2 000 000 à 2A Distance d'activation max : 10 mm, hystérésis 2 mm Codage de la détection : mono-code inviolable Indication : led indiquant la reconnaissance du code Réarmement : automatique Fixation : 4 vis M4 inviolables (en option réf : BH4) Position de montage : 2 (doubles pattes-équerres) Matière : PA6 ou INOX 316L poli miroir (AMX3-OX/AMX5-OX ou PC (AMX5CM12) Connexion électrique : câble 3, 6, 12m (UL2464 PVC) ou cordon 50cm avec connecteur M12 (UL20549 PUR) (réf + MKT) ou embase métal M12 (AMX5CM12) Étanchéité : IP 68 (PA6) ou IP 69K avec inox nouvelle génération Température : -25 °C à +60 °C Marquage : PA6 tampographie + n° de série, INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente Certificats : TÜV Rheinland 01/205/5238/12 Licence Test Mark 968/EL 214.01/12 Contact de sécurité & diagnostic : Contacts sécurité/diagnostic AMX5/AMX5CM12 : 2 x NO 2A/48V redondants / 1 x PNP 250mA auxiliaire Contacts sécurité AMX4 : 2 x NO 2A/48V redondants Contacts sécurité/diagnostic AMX3 : 1 x NO 2A/48V redondants (2 contacts série) / 1xNF 250mA auxiliaire

Capteur de sécurité non autonome sans contact en PA6 12 mètres de câble PLe cat.4 jusqu'à 30 capteurs en séries sur awax26xxl Contrôle la position des portes/carters de machines dangereuses Capteur à technologie électronique à code sans contact Gestion totale de la sécurité avec un contrôleur AWAX Solution faible coût pour les applications multi-accès Niveau de performance avec contrôleur AWAX : jusqu’à PL=e Catégorie de sécurité : jusqu’à 4 avec contrôleur AWAX • Temps avant défaillance dangereuse : MTTFd = 334 ans • Distance d’activation max : 10 mm, hystérésis 2 mm • Contacts sécurité/diagnostic : 2 x NO 0,8A max/24V redondants / 1xcontact PNP 250mA • Codage de la détection : mono-code inviolable • Indication : led indiquant la reconnaissance du code • Réarmement : automatique • Fixation : 4 vis M4 inviolables (en option réf : BH4) • Position de montage : version 78S-98S, 78SMKT, 78SMKT130 : 2 (doubles pattes-équerres) • Position de montage : version 78SM12 et 98SM12 : 1 • Matière : 78S-98S, 78SMKT, 78SMKT130 : PA6 ou inox316L (ANATOM78S-OX ou ANATOM78S-OX-MKT) • Matière 78SM12, 78SESM12 et 98SM12 : polycarbonate (PC) • Connexion électrique : câble 3, 6, 12m (78S/98S) ou cordon 50cm avec connecteur M12 (réf + MKT) ou cordon 130cm avec connecteur M12 (réf + MKT130) ou embase métal M12 (réf + M12) • Étanchéité : IP 67/68 (PA6, PC) ou IP 69K avec inox nouvelle génération • Température : -25 °C à +60 °C • Marquage : PA6 tampographie + n° de série, PC sérigraphie + n° de série INOX316L gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente • Certificats : UL 508 / C22.2 n°14 C-UL-US listed 34CB (file E214209) (pas applicable pour version MKT et M12) L’ANATOM78SES-M12 - Grâce à ses aimants répulsifs incorporés, il oblige l’accroche d’un carter sinon la détection n’est pas assurée car la porte sera maintenue ouverte. - Diminue le risque de fraude par ajout d’un émetteur « volant » pour fonctionnement « carter ouvert »
