Capteur de pression -1 .. 1 bar, NPN, M5, câble 2m (CN-14A-C2) inclus

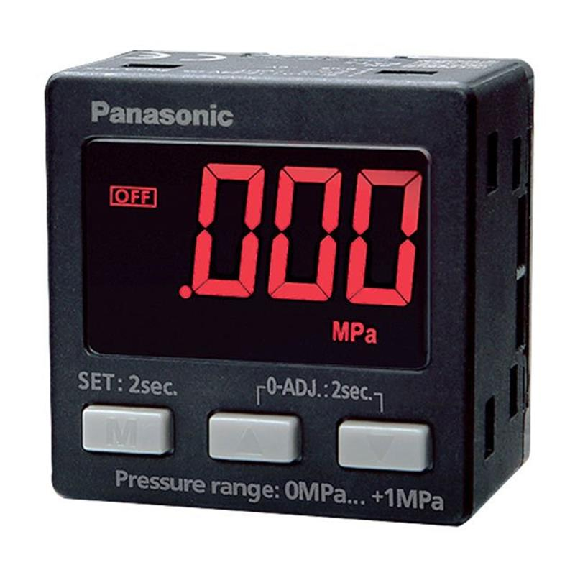

Capteur de pression de la série DP0• Basse pression, -1 à 1 bar• Sortie: PNP• Connecteur de pression avec filetage M5 femelle• Câble de connection 2m (CN-14A-C2) inclus

Capteur de pression de la série DP0• Haute pression, 0 à 10 bar• Sortie: NPN• Connecteur de pression avec filetage M5 femelle• Câble de connection 2m (CN-14A-C2) inclus

Les deux niveaux de paramétrage facilitent la configuration des fonctions de détection essentielles. En mode RUN, vous pouvez configurer les paramètres suivants : seuil de commutation, ajustement du zéro et verrouillage/déverrouillage des touches. Le mode paramétrage détaillé permet de configurer les paramètres de base du DP-0 suivants : Mode de fonctionnement : sélectionnez le mode SIMPLE, le mode hystérésis ou le mode comparateur à fenêtre Paramétrage NO / NF : sélectionnez NO ou NF pour le fonctionnement de la sortie de comparaison. Temps de réponse : sélectionnez un des temps de réponse disponibles : 2,5ms, 25ms ou 250ms. Couleur de l’affichage : Sélectionnez la couleur (rouge/blanc) de l’affichage normal et de l’affichage de la sortie de comparaison ON/OFF. Design fonctionnel DP-0 pressure sensor Functional design Panasonic Industry Boîtier noir renforçant la visibilité de l’affichage LCD Grâce au boîtier noir, l’affichage LED ressort davantage et offre une excellente lisibilité. Réaction nette et franche des touches Les touches sont dotées d’un système permettant une pression nette et franche et un paramétrage fiable. Affichage simple et lisible L’affichage LCD offre un large angle de vue permettant d’être consulté même avec un angle oblique. La lisibilité a également été optimisée par l’affichage alphanumérique (12 segments), le symbole indiquant le verrouillage des touches et l’inscription "OVER" signalant le déverrouillage. Affichage de l’unité de pression : Version basse pression : kPa,kgf/cm², bar, psi, mmHg Version haute pression : MPa,kgf/cm², bar, psi Rouge ou blanc sélectionnable comme couleur d’affichage Vous avez le choix entre le rouge et le blanc pour afficher les valeurs selon le fonctionnement de la sortie. Quant au mode de paramétrage détaillé, il est affiché en rose (inchangeable). L’état du capteur de pression est ainsi facilement identifiable grâce à la couleur de l’affichage. Extrêmement plat et léger Le boîtier du capteur ne mesure que 24,9mm de profondeur, ce qui permet de l’installer dans des espaces réduits. Grâce à son poids de 25g seulement, il n’augmente la charge que de manière minimale lorsqu’il est monté sur des pièces en mouvement tel que le bras d’un robot.

La technologie IO-Link permet de collecter et de traiter les données en continu, et de contrôler le capteur. Ainsi, il est possible de mettre en œuvre une maintenance prévisionnelle et de superviser le fonctionnement des machines et des chaînes de fabrication. Traiter une multitude de données demande à l’utilisateur d’investir beaucoup de temps et de savoir-faire. Panasonic a développé une fonction d’autodiagnostic pour chaque type de capteur. Cette fonction envoie les données du capteur via IO-Link au niveau supérieur du bus de terrain et indique l’état du capteur. De cette façon, la quantité des données de fabrication et le travail nécessaire pour analyser les données sont réduits. Pour assurer le bon fonctionnement de la chaîne de fabrication, il est important de réduire le temps d’arrêt des équipements au minimum. La nouvelle technologie IO-Link génère en permanence des données au niveau du capteur et les transmet à un automate pour traitement. Une large quantité de données attend d’être analysée pour être utilisée au mieux. En cas de dysfonctionnement, la bonne information permet de prendre des mesures efficaces dans un délai le plus court possible. Connaître rapidement les raisons pour lesquelles un composant est défectueux est un réel avantage. Les capteurs IO-Link de Panasonic sont équipés d’une fonction d’autodiagnostic signalant des erreurs de fonctionnement pour chaque capteur, par exemple en cas de mauvaise réception de la lumière. Ainsi, vous recevez des messages d’erreur spécifiques au problème sans programmation supplémentaire. Grâce à des systèmes prévisionnels, l’Internet des Objets permet de réduire le temps de maintenance. Pour les capteurs avec la fonction d’autodiagnostic, il ne reste à l’utilisateur qu’à superviser les valeurs signalant l’état de fonctionnement du capteur. Affichage double Un affichage à LED sur 2 lignes, lumineux et avec des couleurs différentes, facilite la configuration du capteur et la lecture des valeurs. Mode économie d’énergie (ECO) Sensors Pressure DP-100L Energy saving (ECO) mode Panasonic Industry Lorsque Panasonic conçoit ses produits, leur efficacité énergétique est une priorité. 3 modes ECO sont disponibles. Ils permettent de réduire la consommation d’énergie jusqu’à 50 pour cent.

Capteur de pression -1 . . 10 bar, PNP, M5 fem+G 1/8 mâle, 12-24Vdc, IP40

Capteur de pression• Type: Pression relative• Utilisation: Air, gaz non corrosif• Plage de mesure (pression): -1 bar .. . 10 bar• Sortie: PNP (x2)• Raccord de montage: M5 femelle + G 1/8 mâle• Raccordement Câble avec connecteur M8 4 pôles• Tension d'alimentation: 12-24Vdc• Dimensions (L x l x H): 42.5 x 30 x 30 mm• Indice de protection: IP40• Température ambiante: -10 °C .. . +55 °C• Série: DP100

Capteur de pression• Type de pression: Pression relative• Plage de mesure: –1 bar .. . 1 bar• Protection contre les surcharges: 5 bar• Précision: max . ± 1,5 % de la plage• Raccord process: 2 x G ¼• Température de process: 0 °C .. . +60 °C• Signal de sortie: 2 x PNP/NPN / push-pull• Mode de raccordement: Connecteur mâle cylindrique M12 x 1, 4 pôles• Tension d'alimentation: 17-30Vdc• Matériau: Boîtier: Polycarbonate, Clavier: TPE, Fixation sur rail DIN: POM, Joints: NBR• Température ambiante: 0 °C .. . +60 °C• Indice de protection: IP65, IP67 (selon CEI 60529)• Série: PAC50

Capteur de pression• Type de pression: Pression relative• Plage de mesure: –1 bar .. . 1 bar• Protection contre les surcharges: 5 bar• Précision: max . ± 1,5 % de la plage• Raccord process: 2 x G ¼• Température de process: 0 °C .. . +60 °C• Signal de sortie: PNP/NPN/push-pull + 4 mA .. . 20 mA / 0 V .. . 10 V• Mode de raccordement: Connecteur mâle cylindrique M12 x 1, 4 pôles• Tension d'alimentation: 17-30Vdc• Matériau: Boîtier: Polycarbonate, Clavier: TPE, Fixation sur rail DIN: POM, Joints: NBR• Température ambiante: 0 °C .. . +60 °C• Indice de protection: IP65, IP67 (selon CEI 60529)• Série: PAC50
