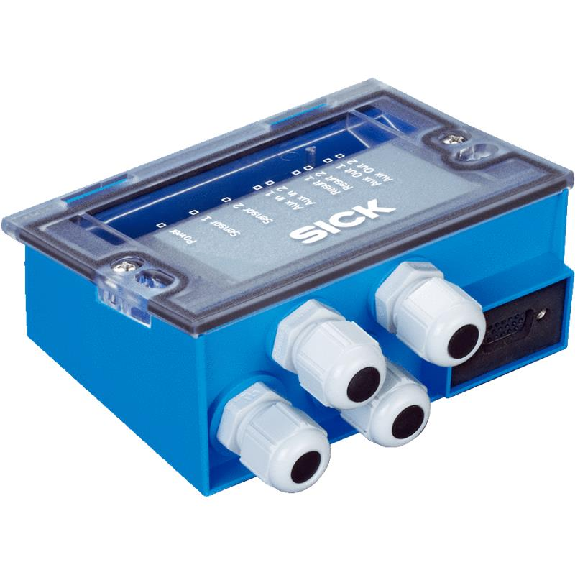

Boitier de raccordement pour TIM3

Boîtier avec pré-découpes Pg dans le compartiment de connexion• Couvercle transparent, charnière et fermeture clips• Type de protection: IP 65• Matériau de boîtier: ABS, PC ; joint EPDM• Pré-découpes: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5• Série RegloCard-Plus

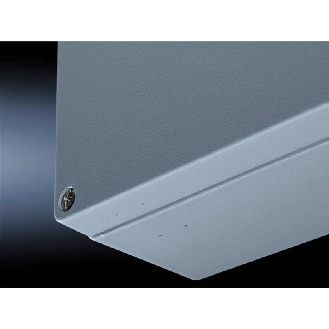

Coffret Ex • Matériau : - Coffret : acier inoxydable AISI 304 (1.4301), - Couvercle : acier inoxydable AISI 304 (1.4301), joint en silicone moulé « in situ » sur tout le pourtour • Finition : Boîtier : poli, grain 400, taux de rugosité < 0,8 µm • Largeur: 200 mm • Hauteur: 200 mm • Profondeur: 80 mm • Matériau de base : Acier inoxydable AISI 304 (1.4301) • Indice de protection IP selon la norme CEI 60 529 : IP 66 • Certificate IEC EX PTB 09.0033U : Oui • Certificate PTB 03 ATEX 1013U : Oui • Composition de la livraison : - Coffret, - Couvercle • Poids : 1,8 kg • Unité d'emballage : 1 p.

Boîtier thermoplastique léger pour applications industrielles• Version PCI: Embase avec pré-découpes pour presse-étoupes• Matière Thermoplastique PS• Couleur: Gris, RAL 7035• Dimensions: 110 x 110 x 90 mm• Protection: IP 66 selon EN 60529• Résistance aux chocs: 2 Joule, EN 60068-2-75• Tenue en température: -25°C à +40°C• Résistance au feu: UL 94 HB

Boîtier aluminium standard• Dimensions (H x L x P): 64 x 185 x 34 mm• Matière: DIN EN 1706 EN AC-AlSi 12 (Fe)• Certificat: E66473• Couleur: Peinture poudre, RAL 7001, gris argent• Protection: IP 66 selon EN 60529• Résistance aux chocs: 7 Joules selon EN 60079-0• Tenue en température: - Joint polyuréthane: -40°C à +90°C- Joint CR : -40°C à +100°C- Joint VMQ (silicone): -60°C à +130°C

Coffret de commande avec poignées, en tôle d'acier, poignées en aluminium, accès de service par l'avant • Modèle avec accès pour la maintenance: Par l'avant • Largeur: 300 mm • Hauteur: 300 mm • Profondeur: 210 mm • Matériau: - Coffret : tôle d'acier - Porte : tôle d'acier, joint polyuréthane moulé « in situ » sur tout le pourtour - Face avant : aluminium - Capots de recouvrement : plastique • Finition: - Enveloppe et porte : apprêt par trempé électrophorèse, revêtement poudre extérieur, laque texturée - Poignées : anodisées incolores - Face avant : anodisée incolore • Couleur: - Coffret et porte : RAL 7035 - Poignées : anodisées incolores - Face avant : anodisée incolore - Capots de recouvrement : teinte proche RAL 7024 • Matériau de base: Tôle d'acier • Remarque concernant la référence: Plaque de montage 5051.368 adaptée avec pochette d'accessoires 5051.300 • Composition de la livraison - Coffret avec découpe et renfort pour bras porteur Ø 130 mm - Découpe max. à l'avant, recouverte d'une plaque frontale en aluminium de 3 mm facile à usiner - Poignées latérales avec capots de recouvrement - Équerre d'équipement intérieur avec perforations - Serrure à panneton double de 3 mm • Poids: 7,02 kg • Unité d'emballage: 1 p. Remarque: • Possibilité d'inverser la position du raccordement pour bras porteur ainsi que le sens d'ouverture de la porte en retournant le coffret • En option : raccordement pour bras porteur Ø 130 mm, plaque de renforcement excentrée pouvant simplement être percée • Dispositifs de verrouillage pour intervenir par l'arrière : dispositif de verrouillage pouvant être remplacé par une mini-poignée Confort AX, des dispositifs de verrouillage de 27 mm, modèle A • Dispositifs de verrouillage pour intervenir par l'avant : dispositif de verrouillage, pouvant être remplacé par des dispositifs de verrouillage de 27 mm, modèle A
