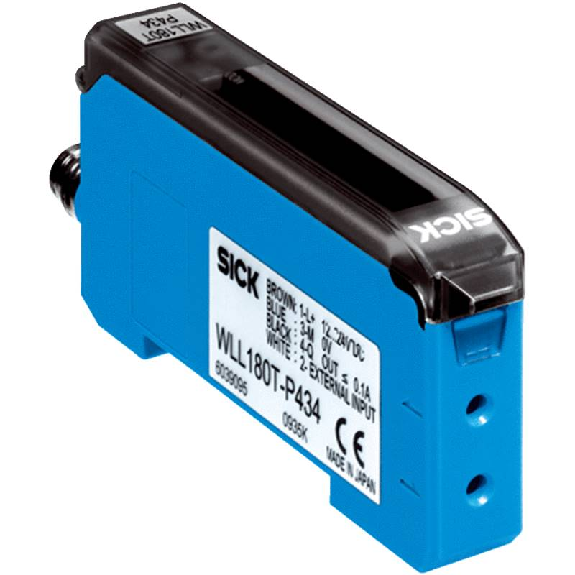

Ampli. fibre (maître) PNP Teach LR LO/DO 12-24Vdc, M08 3P

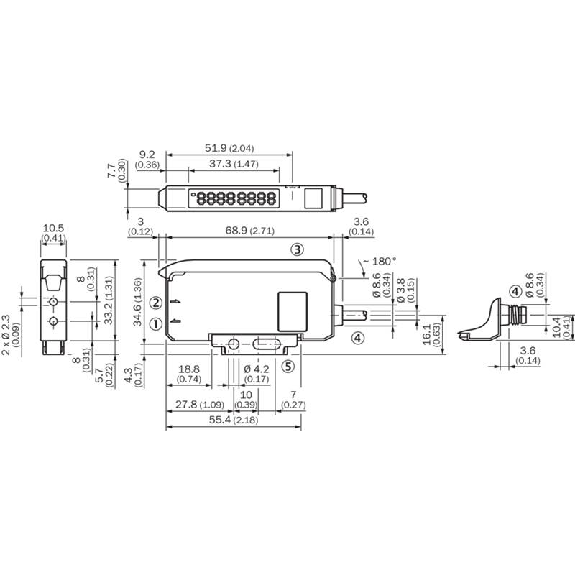

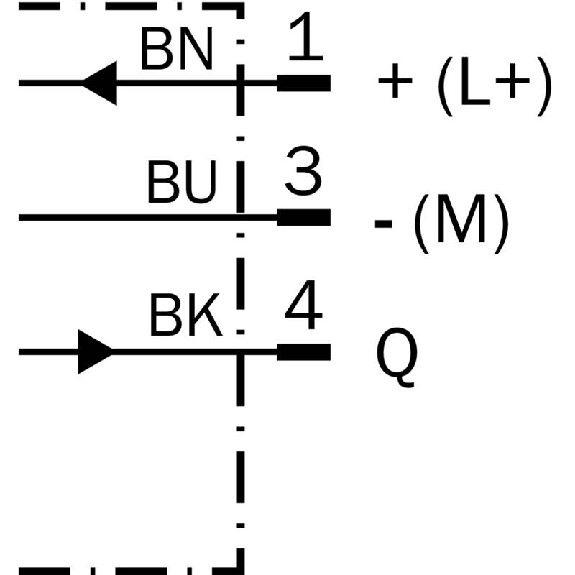

Amplificateur à fibre optique• Type: Unité de base (maître pour raccordement en série)• Format: Parallélépipédique• Distance de commutation max.: 0 m .. . 20 m, système émetteur-récepteur• Réglage: Commandé par menus, touche d'apprentissage• Source d'émission: LED, Lumière rouge visible• Entrée: -• Nombre de sorties de commutation: 1• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temporisation: Programmable, 0 ms .. . 9.999 ms• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 10,5 mm x 34,6 mm x 71,9 mm• Matériau du boîtier: Plastique, ABS/PC• Indice de protection: IP50• Température de fonctionnement: –25 °C .. . +55 °C• Série: WLL180T

Amplificateur à fibres optiques• Type d'appareil: Unité de base (maître pour raccordement en série)• Distance de commutation max.: 12 .. . 20 m• Réglage: Commandé par menus, touche d'apprentissage, câble• Source d'émission: LED, Lumière rouge visible • Nombre de sorties de commutation: 1• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre • Temporisation: Programmable, 0 ms, 9.999 ms • Entrée: Entrée multifonction MF• Affichage: Écran numérique 8 digits• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 10,5 mm x 34,6 mm x 71,9 mm • Matériau du boîtier: ABS/PC, plastique • Indice de protection: IP50 • Température de fonctionnement: –25 °C .. . +55 °C • Compris dans la livraison: Équerre de fixation BEF-WLL180 • Série: WLL180T

Amplificateur à fibres optiques• Type d’appareil, détail: Unité de base• Distance de commutation max.: 12 .. . 20 m• Réglage: Commandé par menus, touche d'apprentissage• Source d'émission: LED, Lumière rouge visible• Nombre de sorties de commutation: 2• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Entrée: -• Affichage: Écran numérique 8 digits• Temporisation: Programmable, 0 ms .. . 9.999 ms• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 10,5 mm x 34,6 mm x 71,9 mm• Matériau du boîtier: Plastique, ABS/PC• Indice de protection: IP50• Température de fonctionnement: –25 °C .. . +55 °C• Contenu de la livraison: Équerre de fixation BEF-WLL180• Série: WLL180T

Amplificateur à fibres optiques• Type: Unité de base (maître pour raccordement en série)• Distance de commutation max.: 12 .. . 20 m• Source d'émission: LED, Lumière rouge visible• Réglage: Commandé par menus, touche d'apprentissage, câble• Nombre de sorties de commutation: 1• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temporisation: Programmable, 0 ms .. . 9.999 ms• Entrée: Entrée multifonction MF• Affichage: Écran numérique 8 digits• Raccordement: Câble, 2 fils, 2 m• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 10,5 mm x 34,6 mm x 71,9 mm• Matériau du boîtier: Plastique, ABS/PC• Indice de protection: IP50• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Équerre de fixation BEF-WLL180• Série: WLL180T

Amplificateur pour fibres optiques, PNP, teach, led rouge, afficheur, claire/sombre, 12-24VDC, connecteur mâle M8 4 pôles, série FX-100

Amplificateur à fibre, type à longue portée, PNP, affichage, led rouge, claire/sombre, connecteur mâle M8 4 pôles, 12-24Vdc, série FX-100

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 340 mm (FSE 200C1002)• Portée Tw: 130 mm (FUE 200C1003)• Réglage: Teach-in• Source d'émission: LED, Lumière rouge • Afficheur: 2 x 4-digit• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Retardement à l'enclenchement/au déclenchement: 1 … 5000 ms• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10,8-26,4 Vdc• Dimensions (L x H x P): 10 x 33,8 x 70,2 mm• Matériau du boîtier: Polycarbonate/ABS• Indice de protection: IP40• Température de fonctionnement: -20 .. . +55 °C

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 940 mm (FSE 200C1002)• Portée Tw: 260 mm (FUE 200C1003)• Réglage: Teach-in• Afficheur: 2 x 4-digit• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Retardement à l'enclenchement/au déclenchement: 1 … 5000 ms• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10,8-26,4 Vdc• Dimensions (L x H x P): 10 x 33,8 x 70,2 mm• Matériau du boîtier: Polycarbonate/ABS• Indice de protection: IP40• Température de fonctionnement: -20 .. . +55 °C

Amplificateur à fibres optiques• Type d'appareil: Unité autonome• Distance de commutation max.: 12 .. . 20 m• Réglage: Commandé par menus, touche d'apprentissage, câble• Source d'émission: LED, Lumière rouge visible • Nombre de sorties de commutation: 1• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre • Temporisation: Programmable, 0 ms, 9.999 ms • Entrée: Entrée multifonction MF• Affichage: Écran numérique 8 digits• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 10,5 mm x 34,6 mm x 71,9 mm • Matériau du boîtier: ABS/PC, plastique • Indice de protection: IP50 • Température de fonctionnement: –25 °C .. . +55 °C • Compris dans la livraison: Équerre de fixation BEF-WLL180 • Série: WLL180T

Amplificateur à fibres optiques• Type: Unité d'extension• Distance de commutation max.: 12 .. . 20 m• Réglage: Commandé par menus, touche d'apprentissage, câble• Source d'émission: LED, Lumière rouge visible• Nombre de sorties de commutation: 1• Mode de commutation: Commutation claire/sombre• Entrée: Entrée multifonction MF• Affichage: Écran numérique 8 digits• Temporisation: Programmable, 0 ms .. . 9.999 ms• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 10,5 mm x 34,6 mm x 71,9 mm• Matériau du boîtier: Plastique, ABS/PC• Indice de protection: IP50• Température de fonctionnement: –25 °C .. . +55 °C• Contenu de la livraison: Équerre de fixation BEF-WLL180• Série: WLL180T

Ampli. fibre PNP/NPN Teach LR LO/DO Tempo, M08 3P > Caractéristiques : Type d'appareil : Amplificateurs à fibres optiques Type d’appareil, détail : Autonome Dimensions (l x H x P) : 10 mm x 31,7 mm x 72,5 mm Forme du boîtier (émission de lumière) : Rectangulaire Distance de commutation max. : 0 mm ... 400 mm, Système de détection 1) 2) 0 mm ... 1.320 mm, système émetteur-récepteur 3) Distance de commutation : 0 mm ... 350 mm, Système de détection 1) 2) 0 mm ... 1.100 mm, système émetteur-récepteur 3) Type de lumière : Lumière rouge visible Source d'émission : LED 4) Longueur d'onde : 632 nm Réglage : Touche d'apprentissage Câble Touches plus / moins Affichage : Écran Écran: LED d'état, Écran numérique à quatre chiffres, affichage au choix : valeur en pour cents, valeur digit absolue et afficheur bargraph / affichage des paramètres 1) Objet avec 90 % de réémission (par rapport au blanc standard selon DIN 5033). 2) LL3-DK06. 3) LL3-TB02. 4) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ≤ 10 % 2) Consommation : 40 mA 3) Sortie de commutation : PNP NPN À sélectionner via le menu Nombre de sorties de commutation : 1 Type de commutation : Commutation claire/sombre Type de commutation sélectionnable : À sélectionner via le menu Temps de réponse : ≤ 250 µs, à sélectionner via le menu 4) ≤ 50 µs 4) Fréquence de commutation : 2 kHz 10 kHz Fonction temporelle : Retard à l'enclenchement Retard au déclenchement One Shot Sans temporisation Temporisation : Programmable, 0 ms ... 9.999 ms Entrée : Entrée Apprentissage (Teach-in) Mode de raccordement : Connecteur mâle M8, 3 pôles Matériau du câble : PVC Section du conducteur : 0,2 mm² Diamètre de câble : Ø 3,8 mm Protections électriques : A 5) B 6) C 7) D 8) Classe de protection : III Poids : 22 g Matériau du boîtier : Plastique, PC/POM Couple de serrage max. : 0,5 Nm Température de fonctionnement : –25 °C ... +55 °C Température ambiante d’entreposage : –40 °C ... +70 °C 1) Valeurs limites. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) A = raccordements UV protégés contre les inversions de polarité. 6) B = entrées et sorties protégées contre les inversions de polarité. 7) C = suppression des impulsions parasites. 8) D = sorties protégées contre les courts-circuits et les surcharges. 9) Lorsque les fibres optiques LL3 sont bien connectées. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 300 années DCavg : 0 %

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 940 mm (FSE 200C1002)• Portée Tw: 260 mm (FUE 200C1003)• Réglage: Teach-in• Afficheur: 2 x 4-digit• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Retardement à l'enclenchement/au déclenchement: 1 … 5000 ms• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10,8-26,4 Vdc• Dimensions (L x H x P): 10 x 33,8 x 70,2 mm• Matériau du boîtier: Polycarbonate/ABS• Indice de protection: IP40• Température de fonctionnement: -20 .. . +55 °C

Amplificateur pour fibres optiques, PNP, teach, led rouge, afficheur, claire/sombre, 12-24VDC, câble 2m, série FX-100

Amplificateur pour fibres optiques• Format: Parallélépipédique• Portée de service Sb: 340 mm (FSE 200C1002)• Portée Tw: 130 mm (FUE 200C1003)• Réglage: Teach-in• Source d'émission: LED, Lumière rouge • Afficheur: 2 x 4-digit• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Retardement à l'enclenchement/au déclenchement: 1 … 5000 ms• Interface de communication: -• Raccordement: Câble 2 m• Tension d'alimentation: 10,8-26,4 Vdc• Dimensions (L x H x P): 10 x 33,8 x 70,2 mm• Matériau du boîtier: Polycarbonate/ABS• Indice de protection: IP40• Température de fonctionnement: -20 .. . +55 °C

Amplificateur à fibres optiques• Type d'appareil: Unité autonome• Distance de commutation max.: 12 .. . 20 m• Réglage: Commandé par menus, touche d'apprentissage, câble• Source d'émission: LED, Lumière rouge visible• Nombre de sorties de commutation: 1• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Temporisation: Programmable, 0 ms, 9.999 ms • Entrée: Entrée multifonction MF• Affichage: Écran numérique 8 digits• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 10,5 mm x 34,6 mm x 71,9 mm • Matériau du boîtier: ABS/PC, plastique • Indice de protection: IP50 • Température de fonctionnement: –25 °C .. . +55 °C • Compris dans la livraison: Équerre de fixation BEF-WLL180 • Série: WLL180T
