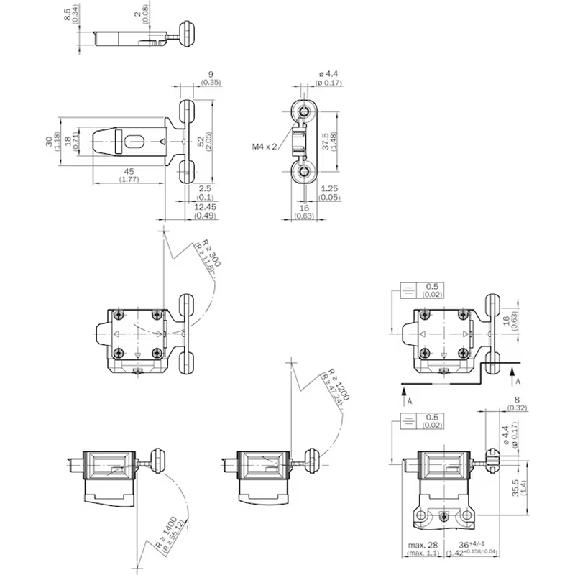

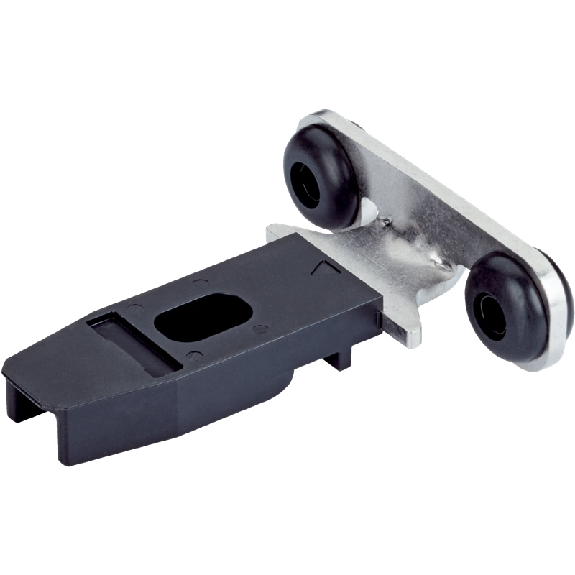

Actionneur coudé - TR110-XABT

L'interrupteur et bouton-poussoir ODACE de Schneider Electric est composé d'un mécanisme va et vient . Le produit est idéalement utilisé pour un habitat neuf ou ancien. Caractéristiques techniques :Type de produit ou équipement : interrupteur + bouton-poussoirPrésentation du produit : mécanisme avec support de fixationApplication : contrôleMontage de l'appareil : encastréCommande : volets-roulants et poussoirCouleur (RAL 9003) : blancType de réseau : CAFréquence du réseau : 50 / 60 HzType de charge : charge pour lampes à économie d'énergie avec ballast de 100 WCapacité minimum de coupure de la charge : 200 opérations à 125 ln et 11 Un cos φ = 03Durée de vie en cycles et électrique : 20000 cycle à ON / OFF (cos φ = 06 et UE nominal)Forme de la tête de vis : pozidriv n°1Indication de tension : éclairageMatière : plastique anti-UV : façade - PBT (polybutylene terephthalate) GF30 : cadre support - PC (polycarbonate) GF10 FR : boitierTempérature ambiante de stockage : - 5 à 50 °CTempérature de l'air ambiant en fonctionnement : 5 à 35 °CTenue diélectrique : 2000 VLongueur de dénudage des fils : 12 mmProfondeur d'encastrement : 1875 mmPoids du produit : 40 g

Interrupteur de sécurité à actionneur séparé Boîtier: Boîtier métallique, une entrée câbles filetée M20x1,5 Blocs de contact: 2NO+1NC rupture lente (B22) Ouverture positive: Oui Tête: A actionneur séparé Actionneur: Droit Parties métalliques externes: Acier galvanisé Type de contacts: Contacts en argent Presse-étoupes ou connecteurs pré-installés: Aucun Degré de protection: IP67 selon EN 60529 Température ambiante: -25°C .. . +80°C Série: FD

Raccordement par le bas depuis bornier phase/neutre via bornes à cage pour câbles 35 mm² ou peignes verticaux. Type AC (applications générales) ou type A (applications spécifiques : lave-linge, plaques de cuisson, etc). Sortie par le haut directement vers peignes XP. Type AC : -détecte les courants de défauts alternatifs -applications générales Type A : -détecte les courants de défauts alternatifs et à composantes continues -applications spécifiques type lave-linge, plaques de cuisson, Type Hpi ou A si : -immunisation complémentaire aux déclenchements intempestifs supérieure aux niveaux minimums éxigés par la norme -détecte les courants de défauts alternatifs et continus -applications : informatique, alarme, congélateurs Type B : -détecte les courants de défauts alternatifs et continus ainsi que les défauts à courant continu lisse Connexions Vis/Peignable Sensibilité (mA) 30 Catégorie Disjoncteurs et interrupteurs différentiels Nombre de pôles Bipolaire Unité de vente (1 pièce) Caractéristiques techniques type AC calibre (a) 40

Câble pour interrupteur d'arrêt d'urgence à câble, câble 100 m

Interrupteur de sécurité sans contact Pièce du système: Capteur et actionneur Principe du capteur: RFID Codage: Universel Degré de codage: Bas (EN ISO 14119) Distance d'activation sécurisée Sao: 25 mm Distance de désactivation sécurisée Sar: 35 mm Type de sortie: Sorties à semi-conducteurs à autosurveillance (OSSD) Raccordement: Câble avec connecteur mâle M12, 5 pôles Longueur du câble: 0,2 m, PVC Connexion en série sûre: Avec Flexi Loop (avec diagnostic) Tension d'alimentation Uv: 24 V DC (20,4 V DC .. . 26,4 V DC) Diamètre du boîtier (capteur/actionneur): M18 / M30 Matériau du boîtier: Valox DR48 Indice de protection: IP67 (CEI 60529), IP69K (ISO 20653) Température de service: 25 °C .. . +70 °C Sécurité: SIL3 (CEI 61508), Catégorie 4 (EN ISO 13849), PL e (EN ISO 13849) Série: TR4 Direct

Interrupteur de sécurité sans contact Pièce du système: Capteur et actionneur Principe du capteur: RFID Codage: Universel Distance d'activation sécurisée Sao: 15 mm Distance de désactivation sécurisée Sar: 25 mm Nombre de sorties sécurisées: 2 Type de sortie: Sorties à semi-conducteurs à autosurveillance (OSSD) Raccordement: Câble, PVC Longueur du câble: 3 m Connexion en série sûre: Dans larmoire électrique (avec diagnostic) Affichage d'état: Oui Affichage de zone limite: Non Tension d'alimentation Uv: 24 V DC (20,4 V DC .. . 26,4 V DC) Dimensions (l x H x P): 25 mm x 88 mm x 20 mm Matériau du boîtier: Valox DR48 Indice de protection: IP67 (CEI 60529), IP69K (ISO 20653) Température de service: 25 °C .. . +70 °C Série: TR4 Direct

Interrupteur de sécurité de type 2, sans contact d'état de porte Boitier: Plastique Principe: Verrouillage hors tension, Verr . mécanique/Déverr . 24Vac/dc Contacts: Contact à action dép . 2 O + 2 F Indication de fonctionnement: Sans LED Direction dattaque: Horizontale et verticale réglable par pas de 90° Surcourse: Surcourse horizontal et vertical Entrée de câble: M20 x 1,5 (x3) Matériau du boîtier: Thermoplastique renforcé avec des fibres de verre Classe de protection: IP67 Température ambiante: - 20 .. . + 55°C Série: TP

Poignée actionneur pour interrupteur

Interrupteur de sécurité avec verrouillage et technologie RFID Boîtier: Boîtier en technopolymère Principe de fonctionnement:- Principe D, actionneur verrouillé avec électroaimant désexcité- Mode 1: sorties de sécurité OS actives avec protection verrouillée Entrées et sorties :- 2 entrées de sécurité IS1, IS2- 2 sorties de sécurité OS1, OS2- 1 sortie de signalisation « actionneur inséré » O3- 1 sortie de signalisation « actionneur verrouillé » O4- 2 entrées d'activation électroaimant IE1, IE2- 1 entrée de réarmement I3 Déverrouillage auxiliaire frontal et arrière: Déverrouillage frontal avec serrure Raccordement: Connecteur M12 axial à 12 pôles Actionneur: Avec actionneur avec haut niveau dencodage VN NS-F41 Force d'extraction pour l'actionneur: 20 N (standard) Degré de protection: IP67 selon EN 60529 et IP69K selon ISO 20653 Température ambiante: -20°C .. . +50°C Série: NS

Interrupteur de sécurité à interverrouillage Niveau de codage selon EN ISO 14119: Faible Mode daction: Électromécanique Ouverture hors tension: Oui Déverrouillage manuel: Oui Nombre de contacts auxiliaires: 1 Nombre de contacts de sécurité: 1 Force de retenue, max.: 1 300 N Force de maintien: 30 N Déverrouillage manuel latéral: En bas Tension assignée d'alimentation: 230 VAC Élément de commutation: Contact NO, contact NF Principe de commutation: Action lente, contact NF à ouverture positive Matériau des contacts: Argent Raccordement: - Connecteur M12, 4 pôles, codage A- Connecteur M12, 4 pôles, codage B Dimensions: 90 mm x 84 mm x 30 mm Matériau du boîtier: Plastique, thermoplastique Étanchéité: IP67 Température de fonctionnement: -25 .. . +60 °C Remarque (déverrouillage manuel): Avec clef trois pans M5 Série: AZM 170

Interrupteur de sécurité sans contact CES-A-W5... Version: Multicode Commutation de signaux synchronisés: Oui Sortie de signalisation OUT: Sorties à semi-conducteurs, PNP Sorties de sécurité LA / LB: Sorties à semi-conducteurs, PNP Raccordement: Connecteur M12, 8 broches Tension de service Ub: 24 V DC Matériau du boîtier: Plastique, PBT Indice de protection: IP65 / IP67 Température ambiante: -20 .. . +55 °C Sécurité: Catégorie 4 / PL e selon EN ISO 13849-1 Série: CES-A-W5

Interrupteur de sécurité RFID avec verrouillage série NG, avec actionneur[[CR]] Boîtier: Boîtier métallique, trois entrées câbles filetées M20x1,5[[CR]] Tête: Tête orientable avec bouton antipanique[[CR]] Principe de fonctionnement:[[CR]]- Principe E, actionneur verrouillé avec électroaimant excité[[CR]] Entrées et sorties:[[CR]]- 2 entrées de sécurité IS1-IS2,[[CR]]- 2 sorties de sécurité OS1-OS2,[[CR]]- 1 sortie de signalisation « actionneur inséré » O3,[[CR]]- 1 sortie de signalisation « actionneur verrouillé » O4,[[CR]]- entrées d'activation électroaimant I4 ou IE1-IE2,[[CR]]- 1 entrée de programmation actionneur / réarmement I3[[CR]] Activation sorties de sécurité OS:[[CR]]- Mode 2 : sorties de sécurité actives avec l'actionneur inséré[[CR]] Configuration de couvercle: Aucun dispositif[[CR]] Actionneur: Avec actionneur avec bas niveau dencodage VN NG-F31[[CR]] Type de connexion: Sans connecteur [[CR]] Degré de protection: IP67 selon EN 60529 et IP69K selon ISO 20653[[CR]] Série: NG [[CR]]

Interrupteur de sécurité RFID avec verrouillage avec dispositifs de commande intégrés, avec actionneur Boîtier: Boîtier métallique, trois entrées câbles filetées M20x1,5 Tête: Tête orientable Principe de fonctionnement:- Principe D, actionneur verrouillé avec électroaimant désexcité Entrées et sorties:- 2 entrées de sécurité IS1-IS2,- 2 sorties de sécurité OS1-OS2,- 1 sortie de signalisation « actionneur inséré » O3,- 1 sortie de signalisation « actionneur verrouillé » O4,- entrées d'activation électroaimant I4 ou IE1-IE2,- 1 entrée de programmation actionneur / réarmement I3 Activation sorties de sécurité OS:- Mode 1 : sorties de sécurité actives avec l'actionneur inséré et verrouillé Actionneur: Haut niveau dencodage VN NG-F31 Type de connexion: Sans connecteur Configuration de couvercle: 1 dispositif- Couvercle, position 1: 1 bouton blanc 1NO+1NC Degré de protection: IP65 selon EN 60529 Série: NG

Interrupteur de sécurité Principe dinterverrouillage: Verrouillage hors tension Tension de service de lélectroaimant: AC/DC 24 V +10%, -15% Indication de fonctionnement: 2 LED, rouge et verte Mode dinterverrouillage: Élément de contact à action lente 2 Ö / 1 S 1 S (contact d'état de porte) Principe de commutation: Élément de contact à action dépendante Nombre de contacts à fermeture position de porte: 1 Nombre de contacts à fermeture contrôle dinterverrouillage: 1 Nombre de contacts à ouverture positive contrôle dinterverrouillage: 2 Matériau des contacts: Alliage argent, doré par soufflage Force de retenue Fmax: 1700 N Raccordement: 3x M20 x 1,5 Matériau du boîtier: Alliage léger moulé sous pression Indice de protection: IP67 Température ambiante: -20 .. . +80 °C Série: TX
