Verkäufer: Algodue Elettronica

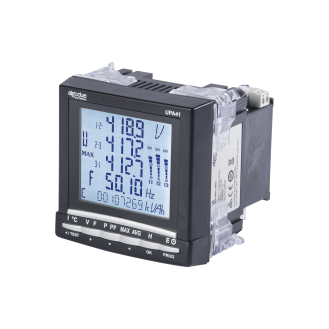

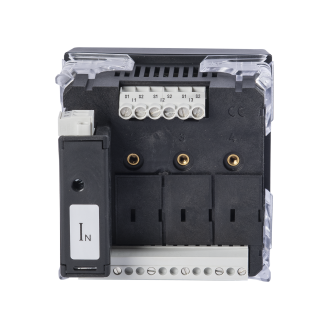

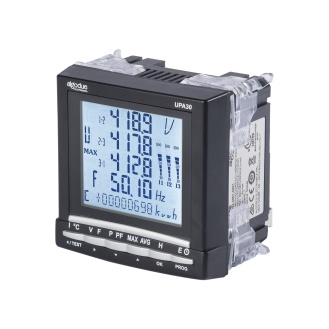

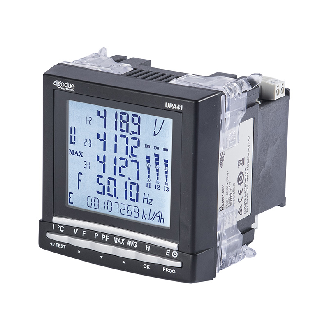

Multifunktionsmessgerät DIN 96x96 für präzises Energiemonitoring. Klasse 0,5S, konform mit IEC- und UL-Normen. Ideal zur Optimierung des Energieverbrauchs in Industrie und Dienstleistung.

Produkt: RPS50 Multiskalen-Signalintegrator für Rogowski-Spule Vorteile Ausgleich der Frequenzantwort und Phasenkompensation von 90° für präzise Signalmessung. Vielseitigkeit dank der drei über Dip-Schalter konfigurierbaren Skalen. Kompakte Bauweise, geeignet für DIN-Schiene, optimiert für begrenzten Raum. Erweiterte Kompatibilität mit verschiedenen Rogowski-Spulenmodellen MFC150. Universelle Stromversorgung (80...250 VCA) für einfache Installation in verschiedenen Umgebungen. Detaillierte Produktbeschreibung Der RPS50 ist ein Multiskalen-Signalintegrator für den Einsatz mit Rogowski-Spulen. Er ermöglicht den Frequenzantwortausgleich und kompensiert das Signal mit einer Phasenverschiebung von 90°, ideal für die Analyse von Hochleistungsströmen und die Überwachung von Impulsströmen. Das Gerät kann dank seiner Skalenkombinationen (0,5 - 2,5 - 10 kA, 2,5 - 10 - 50 kA oder 10 - 50 - 250 kA) an verschiedene Messanforderungen angepasst werden. Es stehen zwei Ausgabentypen zur Verfügung: eine Standardausgabe für den sofortigen Wellenwert mit einem Skalenendwert von 1 oder 3 VRMS und eine optionale zusätzliche DC-Ausgabe für die Berechnung des RMS-Wertes. Die Struktur der aktiven elektronischen Schaltung gewährleistet einen geringen Offset und eine gute Linearität. In Verbindung mit einem flexiblen Rogowski-Stromwandler stellt der RPS50 eine praktische und effiziente Lösung für zahlreiche Anwendungen dar, bei denen herkömmliche Stromwandler nicht geeignet sind. Technische Daten Skalenausgang: 1 oder 3 VRMS für sofortigen Wert DC-Ausgang für RMS-Wert (optional) Stromversorgung: 80...250 VCA Kompatibilität: Alle Modelle der Rogowski-Spule MFC150 Gehäuse: Geeignet für DIN-Schiene

Produkt: Dreiphasen-Netzanalysegerät Multifunktion DIN Modell: UPM209 Wichtige Merkmale: Für Standard-TA 1/5A, RS485/MODBUS RTU, Ethernet-Port Typ: Messung und Analyse von Verbrauchsdaten Sekundäre Schlüsselwörter: RS485, Ethernet, MODBUS, bidirektionale Messung, Verbrauchsanalyse, Fernsteuerung Vorteile Vielseitigkeit: Unterstützt bidirektionale Messungen in vier Quadranten für alle Energien und Leistungen, was eine umfassende Abdeckung der Energieanalyseanforderungen gewährleistet. Fernsteuerung: Kommunikation über MODBUS RTU/ASCII-Protokoll und über Ethernet-Port für die Fernsteuerung mit der WintoolNET-Software. Kompaktheit: Extrem kompaktes Design mit nur 4 Modulen auf DIN-Schiene, geeignet für kleine Räume. Erweitertes Speichern: Bis zu 8 MB Speicherkapazität für die Datenaufzeichnung in der ENH-Version und die Möglichkeit, alle Zähler zu registrieren. Benutzerfreundlichkeit: Weboberfläche, die von jedem mit dem Netzwerk verbundenen PC aus zugänglich ist, was die betriebliche Verwaltung verbessert. Sicherheit und Präzision: Sicherheitszertifikat 300 V CAT III und Genauigkeitsklasse für Wirkleistung Klasse 1 gemäß IEC/EN 62053-21. Detaillierte Herstellerbeschreibung Der dreiphasige Netzanalysator UPM209 ist ein multifunktionales Gerät, das speziell für die Messung und Aufzeichnung von elektrischen Parametern entwickelt wurde, die für eine effektive Verbrauchsanalyse erforderlich sind. Seine Fähigkeit, Messungen in vier Quadranten durchzuführen, macht dieses Gerät extrem vielseitig für die Energieanalyse. Geeignet für Standard-Stromwandler von 1 oder 5A, ermöglicht es eine einfache und flexible Installation. Dank der Kommunikation über die serielle RS485-Schnittstelle mit MODBUS RTU/ASCII-Protokoll und über die Ethernet-Schnittstelle mit MODBUS TCP-Protokoll bietet der UPM209 erweiterte Optionen für die Fernverwaltung über die WintoolNET-Software oder über eine Webschnittstelle. Diese Funktionen machen dieses Instrument zu einem idealen Werkzeug, um Messpunkte innerhalb der Anlagen festzulegen und alle Energiezähler zu überwachen: Wirk-, Blind- und Scheinleistung (in der ENH-Version). Eine Messsicherheit, die nach 300 V CAT III zertifiziert ist, und ein niedriger Verbrauch bieten zusätzliche Zuverlässigkeit für den täglichen Gebrauch des UPM209. Technische Spezifikationen Stromversorgung: Spannungsbereich 85 … 265 VCA/110 VCC ±15 %. Sicherheit: 300 V CAT III. Maximaler Verbrauch: Gerät mit RS485-Port: 1,6 VA – 1 W; Gerät mit Ethernet-Port: 4,5 VA – 1,6 W. Frequenz: 50/60 Hz. Spannungseingänge: Bereich 3×10/17 … 3×285/495 VCA. Sicherheit: 300 V CAT III. Stromeingänge: Maximaler Wert TA 1/5A: 6 A; Mod. 80A: 80 A. Genauigkeit: Wirkleistungsklasse 1 gemäß IEC/EN 62053-21. Kommunikationsport: Typ: RS485 opto-isoliert oder Ethernet (RJ45). Protokolle: MODBUS RTU/ASCII (RS485), HTTP, NTP, DHCP, MODBUS TCP (Ethernet). Abmessungen und Gewicht: 72x90x65 mm, max. 436 g.

Dreiphasiger Multifunktions-Netzanalysegerät DIN, Direkter Anschluss 80A, RS485/MODBUS RTU, Basic Vorteile: Äußerst kompakte Struktur von 4 Modulen für die Hutschiene, die den benötigten Platz minimiert. Unterstützt die bidirektionale Messung in vier Quadranten für eine umfassende Überwachung aller Energien und Leistungen. Ideal für die Analyse und Kontrolle des Verbrauchs durch detaillierte Aufzeichnung und fortschrittliche Kommunikationsmöglichkeiten. Speicher bis zu 8 MB in der ENH-Version für eine detaillierte Analyse und Aufzeichnung ausgewählter Parameter. Volle Kompatibilität mit den Protokollen MODBUS RTU/ASCII und MODBUS TCP, die eine hervorragende Fernverwaltung über WintoolNET oder Webschnittstelle ermöglichen. Detailierte Produktbeschreibung: Der dreiphasige Netzanalysator UPM209 ist ein High-End-Gerät zur Messung und Aufzeichnung elektrischer Parameter, ideal für diejenigen, die eine detaillierte Analyse und Verbrauchskontrolle mit einem hervorragenden Preis-Leistungs-Verhältnis benötigen. Seine kompakte Struktur von 4 Modulen für die Hutschiene macht ihn vielseitig für verschiedene Installationskonfigurationen. Kompatibel mit Standard-Stromwandlern und mit der Möglichkeit einer direkten Messung bis zu 80 A, kann der UPM209 für die Aufzeichnung verschiedener wählbarer Parameter für jede spezifische Anwendung konfiguriert werden. Dank des erweiterten Speichers bis zu 8 MB in der ENH-Version ermöglicht er die Aufzeichnung detaillierter Parameter und erleichtert eine effektive Überwachung der Energie: aktiv, reaktiv und scheinbar. Mit der RS485-Kommunikation, unterstützt von MODBUS RTU/ASCII-Protokollen, und der Möglichkeit einer Ethernet-Verbindung über MODBUS TCP ermöglicht der Analysator eine fortschrittliche Fernverwaltung über die Software WintoolNET oder eine Webschnittstelle, wodurch maximale Flexibilität bei der Nutzung sichergestellt wird. Technische Spezifikationen: Stromversorgung: 85 … 265 VAC/110 VDC ±15%, 300 V CAT III Maximaler Verbrauch: RS485: 1,6 VA – 1 W; Ethernet: 4,5 VA – 1,6 W Frequenz: 50/60 Hz Spannungseingänge: 3×10/17 … 3×285/495 VAC, 300 V CAT III Stromeingänge: TA 1/5A bis zu 6 A; 80 A direkt Genauigkeit: Wirkenergie: Klasse 1 nach IEC/EN 62053-21 Abmessungen: 72x90x65 mm Gewicht: Max 436 g

Kompakte Version mit 4 DIN-Modulen Vollständig bidirektionale Messungen in vier Quadranten für alle Energien und Leistungen Messung und Anzeige der wichtigsten elektrischen Parameter für eine kostengünstige Verbrauchsanalyse Version für 1 oder 5A Stromwandler (CT) oder für Direktanschluss bis zu 80A Möglichkeit, über Spannungstransformatoren (PT) anzuschließen Bis zu 8 MB Speicherplatz für die Datenaufzeichnung (ENH-Version) Möglichkeit, alle Energiezähler aufzuzeichnen (ENH-Version) Bis zu 24 Parameter aus Echtzeitmessungen auswählbar für MIN/AVG/MAX-Aufzeichnungen (ENH-Version) MODBUS RTU/ASCII-Kommunikation über RS485-Schnittstelle oder MODBUS TCP-Kommunikation über Ethernet-Schnittstelle Möglichkeit, das Gerät im Fernmodus über WintoolNET-Software oder über eine Web-Schnittstelle zu verwalten Der UPM209 ist ein innovatives Gerät zur Messung und Aufzeichnung elektrischer Parameter . Er eignet sich besonders für Verbrauchsanalysen und -kontrollen und bietet ein hervorragendes Preis-Leistungs-Verhältnis . Der UPM209 ist das ideale Instrument zur Festlegung von Messpunkten in der Anlage . Das Gerät kann über die RS485-Schnittstelle mittels MODBUS RTU/ASCII-Protokoll oder über die Ethernet-Schnittstelle mittels MODBUS TCP-Protokoll kommunizieren . Darüber hinaus steht die WintoolNET-Software zur Fernverwaltung des Geräts zur Verfügung . Bei Geräten mit Ethernet-Schnittstelle ist auch eine Web-Schnittstelle verfügbar: eine sehr nützliche Funktion, die es ermöglicht, das Gerät von jedem PC aus zu verwalten, der mit dem Netzwerk verbunden ist.

Produktbezeichnung: Dreiphasen-Netzwerk-Analysator Multifunktion DIN, 1/5A, RS485/MODBUS RTU, Erweitert Vorteile: Zweiwege-Messung in vier Quadranten für alle Energien und Leistungen, optimal für effizientes Energiemanagement. Kompakte Bauform mit 4 Modulen für DIN-Schiene, ideal für die Installation in beengten Platzverhältnissen. Möglichkeit zur Ferndatenerfassung und -analyse über WintoolNET-Software und Webschnittstelle. Vielseitige Kommunikation über RS485 oder Ethernet, perfekt für die Integration in Automatisierungssysteme. Ausgezeichnetes Preis-Leistungs-Verhältnis, vorteilhaft für die Analyse und Kontrolle des Energieverbrauchs. Detaillierte Produktbeschreibung: Der Dreiphasen-Netzwerk-Analysator Multifunktion DIN, Modell UPM209, ist ein fortschrittliches Instrument zur Messung und Erfassung von elektrischen Parametern. Seine äußerst kompakte Struktur mit nur 4 Modulen für DIN-Schienen macht ihn ideal für Anwendungen, bei denen der Platz begrenzt ist. Durch die Zweiwege-Messung in vier Quadranten kann das Gerät alle Energien und Leistungen erkennen und eine genaue Verbrauchsanalyse ermöglichen. Es ist kompatibel mit Standard-TA von 1 oder 5A und unterstützt direkte Messungen bis zu 80A. Auch Spannungswandler (TV) werden unterstützt, und die ENH-Version des Analysators bietet bis zu 8 MB Speicher für die Datenerfassung sowie die Möglichkeit, alle Energiemesser zu protokollieren. Darüber hinaus können bis zu 24 sofortige Parameter für die Aufzeichnung von MIN/MED/MAX-Werten ausgewählt werden. Das Gerät bietet Kommunikation über MODBUS RTU/ASCII über die RS485-Schnittstelle und über MODBUS TCP mit dem Ethernet-Port, was eine Fernsteuerung ermöglicht. Die WintoolNET-Software erleichtert eine umfassende Verwaltung und die zusätzliche Webschnittstelle für Geräte mit Ethernet-Port erweitert die Vielseitigkeit des Instruments weiter, sodass eine Überwachung von jedem mit dem Netzwerk verbundenen PC aus möglich ist. Mit einem hervorragenden Preis-Leistungs-Verhältnis positioniert sich der UPM209 als die perfekte Lösung, um Messpunkte innerhalb der Anlagen zu schaffen, genaue Informationen über die Lasten an den Messpunkten bereitzustellen und zur Berechnung der Energiekosten beizutragen. Technische Spezifikationen: Versorgungsspannungsbereich: 85 … 265 VAC/110 VDC ±15% Sicherheit: 300 V CAT III, Maximaler Verbrauch: RS485: 1.6 VA – 1 W, Ethernet: 4.5 VA – 1.6 W Frequenz: 50/60 Hz Spannungseingänge: 3×10/17 … 3×285/495 VA Stromeingänge: 1/5A CT-Modell maximal 6A, 80A-Modell maximal 80A Typische Genauigkeit: Wirkenergie Klasse 1 nach IEC/EN 62053-21 Kommunikationsschnittstelle: RS485 opto-isoliert oder Ethernet (RJ45) Protokolle: MODBUS RTU/ASCII (RS485), HTTP, NTP, DHCP, MODBUS TCP (Ethernet) Digitalausgang (DO): Passiver opto-isolierter Typ Abmessungen und Gewicht: 72x90x65 mm, maximal 436 g

Der dreiphasige Netzanalysator UPM209 bietet optimale Fernverwaltung und MODBUS-Kompatibilität. Ideal für präzise Überwachung des Energieverbrauchs mit bidirektionalen Messungen.

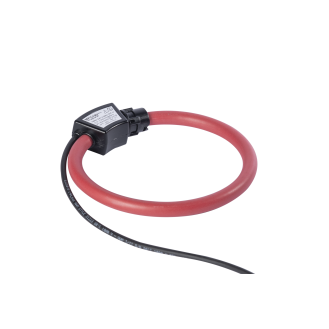

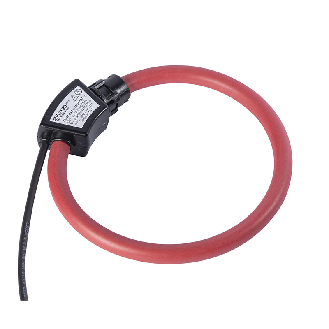

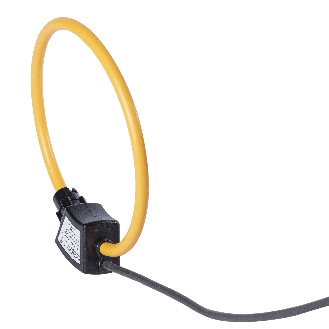

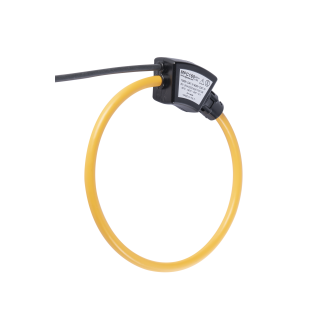

Flexible Rogowski-Spule 100mV Genauigkeitsklasse 0.5, Ø8 mm Vorteile Die Rogowski-Spule MFC150 bietet eine innovative Lösung für Anwendungen, bei denen traditionelle Wandler aufgrund von Größeneinschränkungen oder Übergewicht limitiert sind. Das flexible Design und die anpassbaren Optionen machen sie ideal für präzise Messungen, auch aufgrund der Abschirmung, die den Einfluss externer magnetischer Felder minimiert. Die direkte Verbindung mit Netzwerkanalysatoren wie UPM209 und UPM309 verbessert die Benutzerfreundlichkeit, indem der Bedarf an externen Integratoren entfällt, was einfach und praktisch ist. Detaillierte Produktbeschreibung Der flexible Stromwandler MFC150, basierend auf dem Rogowski-Prinzip, hat einen Seildurchmesser von 8 mm und ist in variablen Längen verfügbar, die sich an die Kundenspezifikationen anpassen. Die integrierte Abschirmung garantiert stabile Messungen von niedrigen bis hohen Strömen (bis zu mehreren hundert kA). Dieser Wandler eignet sich perfekt für die Verwendung mit Netzwerkanalysatoren UPM209 und UPM309 und bietet somit eine hohe Benutzerfreundlichkeit. Auch eine Version mit integriertem Integrator ist verfügbar, um eine Phasenverschiebung von 90° und eine Frequenzgleichung zu ermöglichen, ohne externe Geräte zu benötigen. Technische Spezifikationen Wandler: Spulenlänge von 25 bis 300 cm, Seildurchmesser 8,3 ±0,2 mm, Bajonettverschluss, Gewicht von 150 bis 500 g, Thermoplastisches Material UL94-V0. Merkmale ohne Integrator: Nennausgangsverhältnis: 100 mV/kA @ 50 Hz (RMS) Maximal messbarer Strom: 100 kA Spulenwiderstand: 70 … 900 Ω Genauigkeit: Klasse 0,5 gemäß IEC 61869-10 Frequenz: 50/60 Hz Überspannungskategorie: 1000 V CAT III, 600 V CAT IV Verschmutzungsgrad: 2 Prüfspannung: 7400 VRMS für 5 s Merkmale mit Integrator: Versorgungsspannung: 4 … 26 VDC Maximalverbrauch: 5 mACC Nennausgangsverhältnis: 333 mV/FS (RMS) – FS variabel (1, 2, 5 kA) Positionsfehler: besser als ±1% der Messung Frequenz: 50/60 Hz Überspannungskategorie: 1000 V CAT III, 600 V CAT IV Verschmutzungsgrad: 2 Prüfspannung: 7400 VRMS für 5 s Anschlusskabel ohne Integrator: Typ 3 x 22 AWG abgeschirmt, Standardlänge 3 m, weitere Längen auf Anfrage: 5, 7, 10, 15 m. Anschlusskabel mit Integrator: Typ 5 x 22 AWG abgeschirmt, Standardlänge 3 m, weitere Längen auf Anfrage: 5, 7, 10, 15 m. Umweltbedingungen: Betriebstemperatur von -30°C bis +80°C, Lagertemperatur von -40°C bis +80°C, Schutzart IP67 oder IP68, je nach Modell. Normenkonformität: Entspricht den IEC und UL Normen, einschließlich UL 61010-1 Ed3, UL 61010-2-032, CAN/CSA-C22.2 No. 61010-1, IEC 60529, IEC 61869-10.

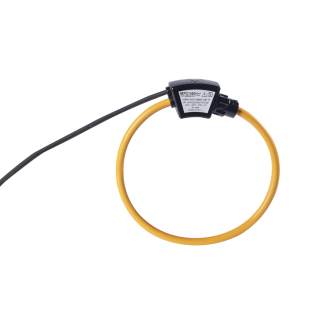

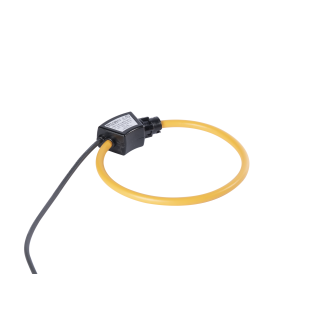

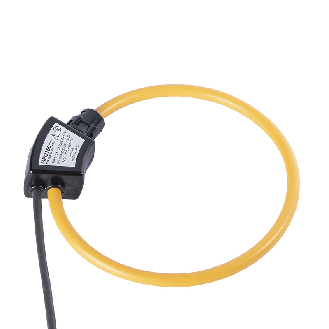

Produktbezeichnung: Flexibler Rogowski-Spule 333mV, Genauigkeitsklasse 0.5, Ø12 mm Vorteile: Hohe Empfindlichkeit: Präzise Messung von Strömen von Milliampere (mA) bis Kilovoltampere (kA), mit einer Genauigkeitsklasse von 0,5. Vielseitigkeit: Geeignet für große oder unregelmäßig geformte Leiter, einfach zu handhaben auch in begrenzten Räumen. Sicherheit und Zuverlässigkeit: Keine Gefahr für offene Sekundärkreise und resistent gegen große Überlastungen. Nicht-intrusiv: Verbraucht keine Energie des Hauptstromkreises, bietet maximale Energieeffizienz. Leicht und einfach zu bedienen: So leicht, dass es direkt am Leiter aufgehängt werden kann und vollständig gegen externe magnetische Felder abgeschirmt ist. Detailierte Produktbeschreibung: Der flexible Stromwandler MFC190, basierend auf dem Rogowski-Prinzip, ist entwickelt, um präzise Messungen in Kombination mit tragbaren Instrumenten zu ermöglichen. Dieses Gerät ist ideal für alle Anwendungen, bei denen herkömmliche Wandler aufgrund von Platz- oder Gewichtsbegrenzungen nicht geeignet sind. Sein flexibles Design und seine fortschrittlichen Eigenschaften machen die Rogowski-Spule zu einer hervorragenden Wahl für die Strommessung in Umgebungen mit eingeschränkter Zugänglichkeit. Der MFC190 ist mit einem Schutzschirm gegen die Beeinflussung durch externe Magnetfelder ausgestattet und gewährleistet eine stabile Messung auch bei wechselnden Strömen von niedrigen bis mehreren hundert kA. Um die spezifischen Messungen zu optimieren, muss die Spule mit einem elektronischen Integrator verbunden werden, der die Phasenverschiebung von 90° kompensiert und die Frequenzangleichung sicherstellt. Technische Daten: Spulenlänge: von 30 bis 300 cm Seildurchmesser: 12,4 ±0,2 mm Verschluss: Bajonett Material: Thermoplast UL94-V0 Nennausgangsverhältnis: 333 mV / kA @ 50 Hz (RMS-Werte) Maximal messbarer Strom: 65 kA Spulenwiderstand: 300 … 2000 Ω Genauigkeit: Klasse 0.5-A1 entspricht IEC 61869-10 Frequenz: 50/60 Hz Überspannungskategorie: 1000 V CAT III, 600 V CAT IV Verschmutzungsgrad: 2 Prüfspannung: 7400 VRMS / 5 s Kabelverbindungstyp: 3 x 22 AWG abgeschirmt Kabellänge: 3 m (mit Optionen von 5, 7, 10, 15 m auf Anfrage) Betriebstemperatur: von -30°C bis +80°C Lagertemperatur: von -40°C bis +80°C Schutzart: IP67 oder IP68 je nach Modell Konformitätsnormen: UL 61010-1 Ed3, UL 61010-2-032, CAN/CSA-C22.2 No. 61010-1, IEC 60529, IEC 61869-10
