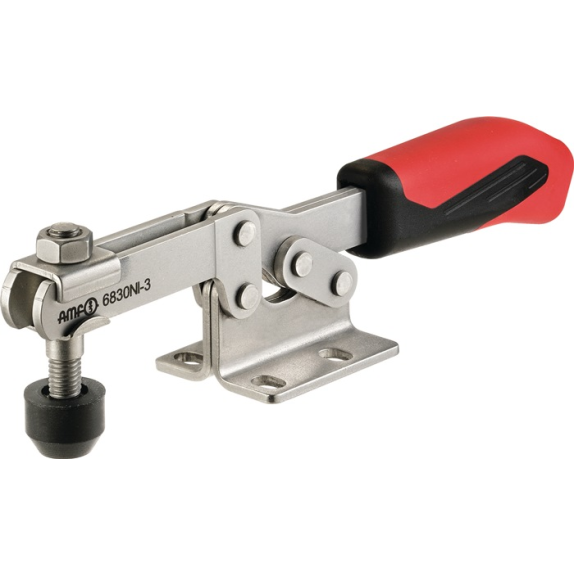

Waagrechtspanner Nr.6830NI Gr.3 waagrechter Fuß

Senkrechtspanner Nr.6800 Gr.1 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 16mm· D: 4,5mm· a: 95°· L2: 59mm· HW min.: -4mm· L1: 61mm· F1: 0,6kN· L: -mm· a*: -· F: 6mm· P: 27mm· K: 5,5mm· A: 5mm· HW max.: 2mm· H1: 98,5mm· M1: -· Bohrungs-Ø: 4,5 mm· I: 10mm· F2: 1,1kN· B: 39mm· E: 18mm· M: 22,5-26mm· H: 19mm· N: 34mm· Spannweite: 18 mm

Verschlussspanner Nr.6848V Gr.2 vertikal AMF vertikalWeitere technische Eigenschaften:· C: 13mm· D: 5,2mm· E max.: 30mm· G: 19mm· L1: 91mm· E min.: 5mm· H1: 47mm· H2: 99mm· Armlänge: 91 mm· B max.: 49mm· Bohrungs-Ø: 5,2mm· F: 11mm· B min.: 24mm· P: 26mm· K: 6,4mm· M: 19,5-23,5mm· H: 4,5mm· N: 38mm· D1: 4mm

Senkrechtspanner Nr.6800 Gr.3 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 20mm· D: 7,5mm· a: 105°· L2: 112mm· HW min.: 2mm· L1: 112mm· F1: 1,2kN· L: -mm· a*: 60°· F: 19mm· P: 35mm· K: 7,5mm· A: 8mm· HW max.: 11mm· H1: 186mm· M1: -· Bohrungs-Ø: 7,5 mm· I: 18mm· F2: 2,5kN· B: 79mm· E: 37mm· M: 32,5mm· H: 33mm· N: 46mm· Spannweite: 37 mm

Senkrechtspanner Nr.6800NI Gr.0 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 4mm· C: 8,5-13,5mm· D: 4,5mm· a: 95°· L2: 50mm· HW min.: -1,5mm· L1: 49mm· HW max.: 3,5mm· H1: 81mm· F1: 0,5kN· M1: -· Bohrungs-Ø: 4,5 mm· Material: Edelstahl· I: 8mm· F2: 0,7kN· F: 5,5mm· B: 31mm· P: 22mm· K: 4,3mm· E: 14mm· M: 23mm· H: 18mm· N: 32mm· Spannweite: 14 mm

Waagrechtspanner Nr.6830 Gr.3 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 25,7mm· D: 6,5mm· Andrückschraube: M8 x 45· HW min.: -2mm· L1: 206mm· F1: 1,8kN· Gesamthöhe: 48mm· L: 13mm· a*: 90°· Bauart: waagrechter Fuß· F: 14mm· P: 50mm· K: 7mm· A: 8mm· HW max.: 9mm· H1: 48,5mm· H2: 86mm· M1: 31,6mm· I: 15mm· F2: 2,5kN· B: 73mm· E: 38mm· M: 22-31,8mm· H: 32mm· N: 45,5mm· Gesamtlänge: 206mm· D1: 5,1mm

Schubstangenspanner Nr.6840 Gr.2 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 10mm· L2: 19mm· M2: M16x1,5mm· HW min.: 17mm· L1: 114mm· HW max.: 25mm· H1: 66mm· F1: 2kN· B max.: 46mm· F2: 2kN· B min.: 20mm· L3: 105mm· E: 20mm· N: 22mm

Schubstangenspanner Nr.6841 Gr.0 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 6,5mm· D: 4,5mm· M max.: 16mm· L2: 10mm· M2: M10x1mm· L1: 66,5mm· H1: 49,3mm· F1: 0,8kN· Gesamthöhe: 47mm· B max.: 33mm· Bohrungs-Ø: 4,5 mm· F2: 0,8kN· B min.: 17mm· P: 16mm· K: 6,5mm· E: 13mm· H: 12mm· N: 25mm· Gesamtlänge: 66mm

Schubstangenspanner Nr.6841 Gr.3 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 12mm· D: 6,5mm· M max.: 42,5mm· M min.: 29,5mm· L2: 22mm· M2: M20x1,5mm· L1: 140mm· H1: 108mm· F1: 2,5kN· Gesamthöhe: 110mm· B max.: 69mm· Bohrungs-Ø: 6,5 mm· F2: 2,5kN· B min.: 37mm· P: 30mm· K: 13mm· E: 30mm· H: 25mm· N: 60mm· Gesamtlänge: 140mm

Schubstangenspanner Nr.6840 Gr.5-M27 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 16mm· L2: 25mm· M2: M27x2mm· HW min.: 30mm· L1: 171,5mm· HW max.: 50mm· H1: 99mm· F1: 4,5kN· B max.: 66,5mm· F2: 4,5kN· B min.: 26,5mm· L3: 158mm· E: 50mm· N: 34,5mm

Senkrechtspanner Nr.6800 Gr.6 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 50,5mm· D: 13mm· a: 140°· L2: 206mm· HW min.: -2,5mm· L1: 231mm· F1: 3,4kN· L: -mm· a*: 60°· F: 28mm· P: 90mm· K: 24,5mm· A: 14mm· HW max.: 55mm· H1: 333mm· M1: -· Bohrungs-Ø: 13 mm· I: 30mm· F2: 5,5kN· B: 165,5mm· E: 89mm· M: 67,5-72,5mm· H: 81mm· N: 100mm· Spannweite: 89 mm

Schubstangenspanner Nr.6842 Gr.7 schwer,Druck-/Zugspanner AMF schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter AndrückschraubeWeitere technische Eigenschaften:· A: 22mm· C: 70mm· D: 11mm· M max.: 65mm· M min.: 57mm· L1: 218mm· H1: 179mm· F1: 25kN· Gesamthöhe: 180mm· B max.: 105mm· Bohrungs-Ø: 11 mm· F2: 25kN· B min.: 59mm· P: 158mm· Eigenschaft: schwer, Druck-/Zugspanner· K: 45mm· E: 50mm· H: 55mm· N: 93mm· Gesamtlänge: 218mm

Maschinentischspanner Spann-H.200mm A.120mm Schienenquerschnitt 22x10,5mm BESSEY Gleitbügel und Schiene aus glanzverzinktem Vergütungsstahl · Spannhebel kunststoffbeschichtet · der Spanner wird mit Hilfe eines T-Nutensteines und einer Innensechskantschraube auf dem Maschinentisch befestigt (nicht im Lieferumfang enthalten)

Maschinentischspanner Spann-H.200mm A.120mm Schienenquerschnitt 28x11mm BESSEY Gleitbügel und Schiene aus glanzverzinktem Vergütungsstahl · Spannhebel kunststoffbeschichtet · der Spanner wird mit Hilfe eines T-Nutensteines und einer Innensechskantschraube auf dem Maschinentisch befestigt (nicht im Lieferumfang enthalten)

Maschinentischspanner Spann-H.240mm A.140mm Schienenquerschnitt 30x15mm BESSEY Gleitbügel und Schiene aus glanzverzinktem Vergütungsstahl · Spannhebel kunststoffbeschichtet · der Spanner wird mit Hilfe eines T-Nutensteines und einer Innensechskantschraube auf dem Maschinentisch befestigt (nicht im Lieferumfang enthalten)
