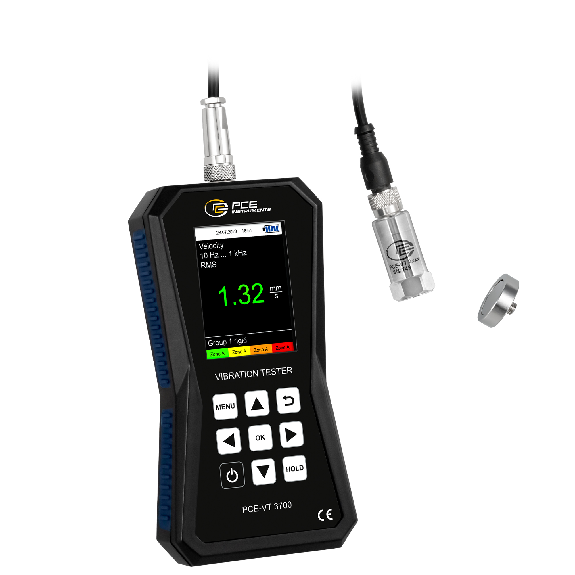

PCE Instruments Vibrationsmessgerät PCE-VT 3700 |Beschleunigung |Geschwindigkeit |Weg

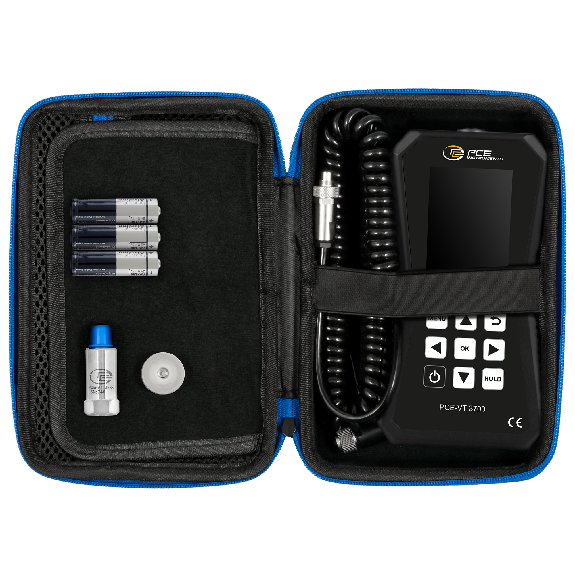

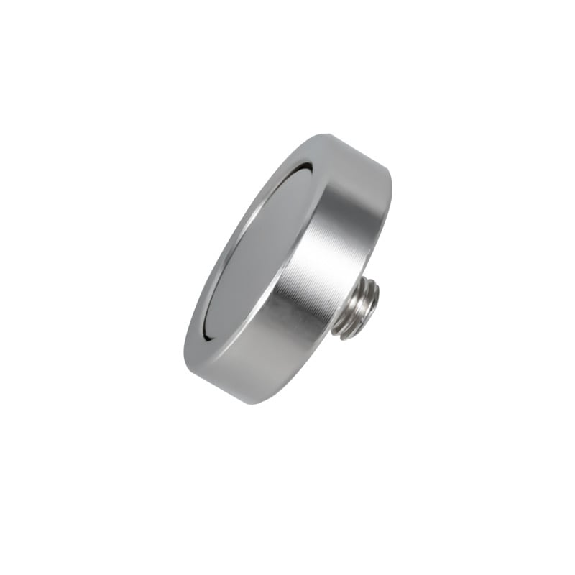

Das Vibrationsmessgerät ist ideal für Wartungsmitarbeiter zur schnellen Überprüfung von vibrierenden Teilen, Maschinen und Anlagen . Dieses Vibrationsmessgerät gibt die Schwingbeschleunigung, die Schwinggeschwindigkeit und den Schwingweg direkt am Display an . So können Sie mit dem Gerät schnell und sicher Unwucht und sich entwickelnde Lagerschäden detektieren und verfolgen . Das Vibrationsmessgerät ist mit einem Modus ausgestattet, der es erlaubt eine Messung nach ISO 10816-3 durchzuführen . Das Vibrationsmessgerät analysiert die Messwerte und zeigt auf dem Display eine Gut-Schlecht-Bewertung automatisch an . Das Vibrationsmessgerät wird mit Sensor an Spiralkabel, Haltemagnet, Servicetasche und Batterien geliefert . Das ISO-Werkszertifikat komplettiert den Lieferumfang . Das Display vom Vibrationsmessgerät ist ein farbiges Grafikdisplay, welches die Bedienung erleichtert, da alle Anweisungen und Menüpunkte in Klartext dargestellt werden . Die 12 Sprachen im Menü vom Vibrationsmessgerät sind einfach umschaltbar.

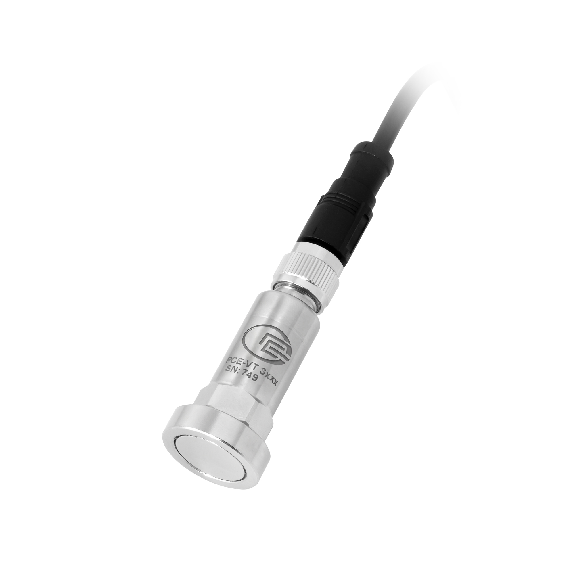

Das Vibrationsmessgerät ist ein ideales Messmittel zur schnellen und präzisen Überprüfung von vibrierenden Teilen, Maschinen und auch Anlagen . Dieses Vibrationsmessgerät ermittelt über den externen Schwingungssensor den Schwingweg (Messbereich 0,000 .. . 3,9 mm), die Schwinggeschwindigkeit (Messbereich 0,00 .. . 399,9 mm/s) und die Schwingbeschleunigung (Messbereich 0,0 .. . 399,9 m/s²) . Dabei stehen bei dem Vibrationsmessgerät verschiedene Messparamater zur Verfügung, wie zum Beispiel RMS, Spitze, Spitze-Spitze und Scheitelfaktor . Das Vibrationsmessgerät ist mit einem Modus ausgestattet, der es erlaubt eine Messung automatisch nach den Grenzwerten der ISO 10816-3 zu bewerten . Das Vibrationsmessgerät analysiert die Messwerte und zeigt auf dem Display eine entsprechende Gut-Schlecht-Bewertung an . Der verbaute Akku bei dem Vibrationsmessgerät hat eine Kapazität von 2500 mAh und kann direkt über die verbaute Micro-USB Schnittstelle wiederaufgeladen werden. Neben dem normalen Messmodus verfügt das Vibrationsmessgerät über einen FFT Modus . Beim FFT Modus wird das Frequenzspektrum für die gemessene Schwinggeschwindigkeit oder Schwingbeschleunigung errechnet und angezeigt . In einer grafischen Darstellung werden die berechneten FFT-Linien in einer Gesamtansicht für das komplette Frequenzband und parallel dazu in einer Zoomansicht zur Darstellung der einzelnen Linien angezeigt . Eine zusätzliche Funktion ist die Routenmessung . Die Routenmessung ist speziell für wiederkehrende Messungen an identischen Messstellen gedacht . Damit wird eine geordnete Messung verschiedener Messpunkte ermöglicht . Daher findet das Vibrationsmessgerät wegen seiner umfangreichen Messfunktionen seine Anwendung bei Wartungs- und Reparaturarbeiten von Maschinen . Mit dem internen Speicher bei dem Vibrationsmessgerät können die angezeigten Messdaten der verschiedenen Messfunktionen abgespeichert werden . Über die verbaute Micro-USB Schnittstelle können nach einer Messung die auf dem Vibrationsmessgerät gespeicherten Messdaten auf einen PC übertragen werden . Die Software zum Vibrationsmessgerät ermöglicht anschließend eine grafische und tabellarische Analyse der Messwerte . Für eine Weiterverarbeitung der Messdaten können diese über die Software als CSV-Datei exportiert werden . Um das Vibrationsmessgerät immer auf dem neusten Stand zu halten, kann zusätzlich über die Software neben der Analyse der Messdaten auch ein automatisches Firmware Update durchgeführt werden.

Das Vibrationsmessgerät ist ein ideales Messmittel zur schnellen und präzisen Überprüfung von vibrierenden Teilen, Maschinen und auch Anlagen . Dieses Vibrationsmessgerät ermittelt über den externen Schwingungssensor den Schwingweg (Messbereich 0,000 .. . 3,9 mm), die Schwinggeschwindigkeit (Messbereich 0,00 .. . 399,9 mm/s) und die Schwingbeschleunigung (Messbereich 0,0 .. . 399,9 m/s²) . Dabei stehen bei dem Vibrationsmessgerät verschiedene Messparamater zur Verfügung, wie zum Beispiel RMS, Spitze, Spitze-Spitze und Scheitelfaktor . Das Vibrationsmessgerät ist mit einem Modus ausgestattet, der es erlaubt eine Messung automatisch nach den Grenzwerten der ISO 10816-3 zu bewerten . Das Vibrationsmessgerät analysiert die Messwerte und zeigt auf dem Display eine entsprechende Gut-Schlecht-Bewertung an . Der verbaute Akku bei dem Vibrationsmessgerät hat eine Kapazität von 2500 mAh und kann direkt über die verbaute Micro-USB Schnittstelle wieder aufgeladen werden. Neben dem normalen Messmodus verfügt das Vibrationsmessgerät über einen FFT Modus . Beim FFT Modus wird das Frequenzspektrum für die gemessene Schwinggeschwindigkeit oder Schwingbeschleunigung errechnet und angezeigt . In einer grafischen Darstellung werden die berechneten FFT-Linien in einer Gesamtansicht für das komplette Frequenzband und parallel dazu in einer Zoomansicht zur Darstellung der einzelnen Linien angezeigt . Eine zusätzliche Funktion ist die Routenmessung . Die Routenmessung ist speziell für wiederkehrende Messungen an identischen Messstellen gedacht . Damit wird eine geordnete Messung verschiedener Messpunkte ermöglicht . Daher findet das Vibrationsmessgerät wegen seiner umfangreichen Messfunktionen seine Anwendung bei Wartungs- und Reparaturarbeiten von Maschinen . Mit dem internen Speicher bei dem Vibrationsmessgerät können die angezeigten Messdaten der verschiedenen Messfunktionen abgespeichert werden . Über die verbaute Micro-USB Schnittstelle können nach einer Messung die auf dem Vibrationsmessgerät gespeicherten Messdaten auf einen PC übertragen werden . Die Software zum Vibrationsmessgerät ermöglicht anschließend eine grafische und tabellarische Analyse der Messwerte . Für eine Weiterverarbeitung der Messdaten können diese über die Software als CSV-Datei exportiert werden . Um das Vibrationsmessgerät immer auf dem neusten Stand zu halten, kann zusätzlich über die Software neben der Analyse der Messdaten auch ein automatisches Firmware Update durchgeführt werden.

Das Vibrationsmessgerät ist der ideale Begleiter für die Überprüfung von vibrierenden Teilen, Maschinen und Anlagen . Mit dem externen Schwingungssensor bei dem Vibrationsmessgerät kann der Schwingweg bis 3,9 mm, die Schwinggeschwindigkeit bis 399,9 mm/s und die Schwingbeschleunigung bis 399,9 m/s² bestimmt werden . Als Messparameter stehen bei dem Vibrationsmessgerät RMS, Spitze, Spitze-Spitze und Scheitelfaktor zur Verfügung . Eine weitere Funktion vom Vibrationsmessgerät ist die automatische Bewertung nach ISO 10816-3 . Demnach kann das Vibrationsmessgerät den aktuellen Schwingzustand einer Maschine über eine Gut-Schlecht-Bewertung bestimmen . Dadurch findet das Vibrationsmessgerät seine Anwendung zum Beispiel bei Reparatur- und Wartungsarbeiten an Maschinen . Der verbaute LiPo Akku mit einer Kapazität von 2500 mAh ist eine Akkulaufzeit von bis zu 20 Stunden möglich . Über die Micro-USB Schnittstelle bei dem Vibrationsmessgerät kann der LiPo Akku wiederaufgeladen werden.

Eine Besonderheit des Vibrationsmessgeräts ist die Möglichkeit, in den folgenden Modi zu arbeiten: Klassisches Vibrometer - bedeutet die Verwendung des Geräts als Indikator für den Gesamtschwingungspegel, die Messung von Spitzenwerten, Verschiebungen oder die Diagnose von Wälzlagern anhand des Spitzenfaktors . Als Ergebnis zeigt das Vibrationsmessgerät den aktuellen und den gemittelten Wert an . Die Dauer der Mittelwertbildung der Schwingungswerte kann auf Wunsch individuell angepasst werden. Dieser Modus ist nützlich für die tägliche Überwachung von Anlagen: Pumpen, Getriebe, elektrische Antriebe und Turbolader, einschließlich einzelner Einheiten der rotierenden Ausrüstung und der gesamten Einheit als Ganzes, die ein allgemeines Verständnis für den Schwingungszustand der industriellen Ausrüstung im Unternehmen bietet. Das Vibrationsmessgerät ist ein tragbarer Assistent für die Schwingungsüberwachung, der den Prozess der Schwingungsüberwachung erheblich verbessert und ihn extrem einfach, bequem und genau macht.

Das Vibrationsmessgerät ermöglicht eine schnelle und sehr einfache Messung der Beschleunigung, des Schwingweges und der Schwinggeschwindigkeit zur Prüfung von Schwingungen an Maschinen und Bauteilen . Das Vibrationsmessgerät kann Schwingungen in drei Richtungen messen, das bedeutet auf x-, y- und z-Achse . So lassen sich mit dem Vibrationsmessgerät Defekte oder zu große Unwuchten präzise feststellen . Optional sind zu diesem Vibrationsmessgerät verschiedene Messfühler erhältlich. Das LCD Display ist hintergrundbeleuchtet und gut ablesbar . Mit einem Gewicht von nur 305 g stellt das Vibrationsmessgerät eine leichte Begleitung an jedem Arbeitsplatz dar . Anwendungsgebiete sind z.B . große oder auch kleine Betriebe, welche die Schwingungen bzw . die Unwuchten an den Motoren ihrer Maschinen messen müssen . Die Feststellung von Fehlern, Defekten oder zu großen Unwuchten kann die Lebensdauer einer Maschine erheblich verlängern . Ebenfalls ist das Vibrationsmessgerät kalibrierbar nach ISO . Prüfen auch Sie das Schwingungsverhalten Ihrer Maschinen mit diesem Vibrationsmessgerät und beugen Sie großen Schäden vor.

Das Vibrationsmessgerät ist ein kompaktes Gerät zur direkten Bewertung des Schwingverhaltens einer Maschine . Das Vibrationsmessgerät kann diverse Schwingparameter, wie zum Beispiel Schwingbeschleunigung, Schwinggeschwindigkeit oder Schwingweg messen und darstellen . Durch die integrierte Echtzeit FFT-Analyse kann der Zustand einer Maschinen noch während der Messung analysiert und bestimmt werden. Das Vibrationsmessgerät kann sowohl die Signale von piezoelektrischen Vibrationssensoren nach IEPE Standard, als auch von piezoelektrischen Vibrationssensoren mit Ladungsausgang auswerten und darstellen.
