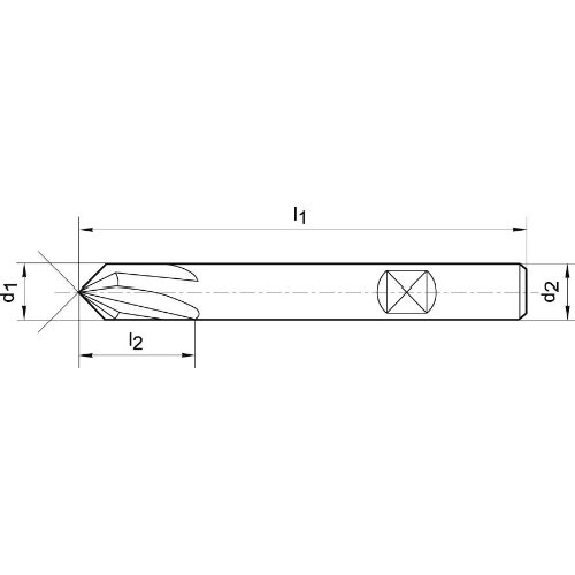

VHM Entgratfräser NC DIN 6527 4,0mm 60 Grad TiALN

Langlochfräser (Bohrnutenfräser) für Alubearbeitung Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Eintauchen, Nuten- und Umfangsfräsen. . Ø d1 = e8 5,0 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 6 mm fz 0,035 mm Al, Al- und Mg-Leg . 150

VHM-Hochleistungsfräser FORMAT GT, UNI Ausführung: Ungleich gedrallt und geteilt, Schneidspitzen mit 45°-Schneideckenfase mit erweiterten Spankammern . Anwendung: Universell einsetzbar, zum Schruppen und Schlichten, für große Schnitttiefen mit höchster Zerspanleistung bei sehr ruhigem Lauf . Der dynamische Drall ermöglicht eine HPC-Anwendung mit erhöhten Schnittwerten bei idealen Spanbruchwerten. . Ø d1 = h10 8 mm Schneidenlänge l2 19 mm Schaft-Ø d2 = h6 8 mm Eckfase 45° 0,20 mm fz 0,050 mm Stähle bis 850 N/mm² 230 Stähle bis 1000 N/mm² 140 Gusseisenwerkstoffe 160

Schruppschlichtfräser, 3-5 Schneiden kurz, DIN 844-K Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen. . Ø d1 = k12 10 mm Schneidenlänge l2 22 mm Schaft-Ø d2 = h6 10 mm Zähnezahl 4 fz 0,028 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 85

Hartmetallfrässtift DIN 8032/8033, Zylinderform ZYA, ohne Stirnverzahnung, Zahnung C, Format Rotorfräser, 6 mm Schaft-Ø . Form ZYA 1020 Kopf-Ø 10 mm Kopflänge 20 mm Gesamtlänge 60 mm

VHM-Hochleistungsfräser FORMAT GT, INOX Ausführung: Ungleich gedrallt und geteilt, Schneidspitzen mit 45°-Schneideckenfase und freigeschliffenem Schaft . Anwendung: Universell einsetzbar, zum Schruppen und Schlichten mit höchster Zerspanleistung bei sehr ruhigem Lauf . Für große Schnitttiefen bei INOX- und Titan-Werkstoffen . Der dynamische Drall ermöglicht eine HPC-Anwendung mit erhöhten Schnittwerten bei idealen Spanbruchwerten. . Ø d1 = h10 20 mm Schneidenlänge l2 26 mm Eckfase 45° 0,40 mm fz 0,080 mm Rost- und säurebeständige Stähle (INOX) 90 Ti, Ti-Leg . und Sonderstähle 45

VHM-NC-Entgratfräser, 120° Ausführung: Ähnlich DIN 6527 . Anwendung: Zum Entgraten und Fasen . Für die Konturenbearbeitung bestens geeignet . 120° . Ø d1 = h11 20 mm Gesamtlänge l1 104 mm Schaft-Ø d2 = h6 20 mm fz 0,060 mm Stähle bis 850 N/mm² 75 Stähle bis 1000 N/mm² 60 Stähle bis 1400 N/mm² 35 Rost- und säurebeständige Stähle (INOX) 35 Ti, Ti-Leg . und Sonderstähle 30 Gusseisenwerkstoffe 35 Al, Al- und Mg-Leg . 120

VHM-NC-Entgratfräser, Spitzenwinkel 90° Ausführung: Ähnlich DIN 6527 . Anwendung: Zum Entgraten und Fasen . Für die Konturenbearbeitung bestens geeignet. . Ø d1 = h11 4* mm Gesamtlänge l1 54 mm Schaft-Ø d2 = h6 4 mm fz 0,010 mm Stähle bis 850 N/mm² 75 Stähle bis 1000 N/mm² 60 Stähle bis 1400 N/mm² 35 Rost- und säurebeständige Stähle (INOX) 35 Ti, Ti-Leg . und Sonderstähle 30 Gusseisenwerkstoffe 35 Al, Al- und Mg-Leg . 120

VHM-NC-Entgratfräser, Spitzenwinkel 60° Ausführung: Ähnlich DIN 6527 . Anwendung: Zum Entgraten und Fasen . Für die Konturenbearbeitung bestens geeignet. . Ø d1 = h11 10 mm Gesamtlänge l1 72 mm Schaft-Ø d2 = h6 10 mm fz 0,025 mm Stähle bis 850 N/mm² 75 Stähle bis 1000 N/mm² 60 Stähle bis 1400 N/mm² 35 Rost- und säurebeständige Stähle (INOX) 35 Ti, Ti-Leg . und Sonderstähle 30 Gusseisenwerkstoffe 35 Al, Al- und Mg-Leg . 120

VHM-NC-Entgratfräser, 120°, TiAlN-beschichtet Ausführung: Ähnlich DIN 6527 . Anwendung: Zum Entgraten und Fasen . Für die Konturenbearbeitung bestens geeignet. . Ø d1 = h11 20 mm Gesamtlänge l1 104 mm Schaft-Ø d2 = h6 20 mm fz 0,060 mm Stähle bis 850 N/mm² 90 Stähle bis 1000 N/mm² 70 Stähle bis 1400 N/mm² 40 Rost- und säurebeständige Stähle (INOX) 40 Ti, Ti-Leg . und Sonderstähle 35 Gusseisenwerkstoffe 40 Al, Al- und Mg-Leg . 145

VHM-NC-Entgratfräser, Spitzenwinkel 90°, TiAlN-beschichtet Ausführung: Ähnlich DIN 6527 . Anwendung: Zum Entgraten und Fasen . Für die Konturenbearbeitung bestens geeignet. . Ø d1 = h11 20 mm Gesamtlänge l1 104 mm Schaft-Ø d2 = h6 20 mm fz 0,060 mm Stähle bis 850 N/mm² 90 Stähle bis 1000 N/mm² 70 Stähle bis 1400 N/mm² 40 Rost- und säurebeständige Stähle (INOX) 40 Ti, Ti-Leg . und Sonderstähle 35 Gusseisenwerkstoffe 40 Al, Al- und Mg-Leg . 145

VHM-Hochleistungsfräser FORMAT GT, INOX Ausführung: Ungleich gedrallt und geteilt, Schneidspitzen mit 45°-Schneideckenfase und freigeschliffenem Schaft . Anwendung: Universell einsetzbar, zum Schruppen und Schlichten mit höchster Zerspanleistung bei sehr ruhigem Lauf . Für große Schnitttiefen bei INOX- und Titan-Werkstoffen . Der dynamische Drall ermöglicht eine HPC-Anwendung mit erhöhten Schnittwerten bei idealen Spanbruchwerten. . Ø d1 = h10 12 mm Schneidenlänge l2 26 mm Hals-Ø d3 11,5 mm Freizone l3 38 mm Schaft-Ø d2 = h6 12 mm Eckfase 45° 0,30 mm fz 0,065 mm Rost- und säurebeständige Stähle (INOX) 90 Ti, Ti-Leg . und Sonderstähle 45

VHM-Hochleistungsfräser FORMAT GT, INOX Ausführung: Ungleich gedrallt und geteilt, Schneidspitzen mit 45°-Schneideckenfase mit erweiterten Spankammern . Anwendung: Für INOX- und Titan-Werkstoffe, zum Schruppen und Schlichten, für große Schnitttiefen mit höchster Zerspanleistung bei sehr ruhigem Lauf und weichem Schnitt . Der dynamische Drall ermöglicht eine HPC-Anwendung mit erhöhten Schnittwerten bei idealen Spanbruchwerten. . Ø d1 = h10 20 mm Schneidenlänge l2 38 mm Schaft-Ø d2 = h6 20 mm Eckfase 45° 0,20 mm fz 0,090 mm Rost- und säurebeständige Stähle (INOX) 86 Ti, Ti-Leg . und Sonderstähle 35

VHM-Hochleistungsfräser FORMAT GT, UNI Ausführung: Ungleich gedrallt und geteilt, Schneidspitzen mit 45°-Schneideckenfase und freigeschliffenem Schaft . Anwendung: Universell einsetzbar, zum Schruppen und Schlichten mit höchster Zerspanleistung bei sehr ruhigem Lauf . Der dynamische Drall ermöglicht eine HPC-Anwendung mit erhöhten Schnittwerten bei idealen Spanbruchwerten. . Ø d1 = h10 10 mm Schneidenlänge l2 33 mm Hals-Ø d3 9,5 mm Freizone l3 54 mm Schaft-Ø d2 = h6 10 mm Eckfase 45° 0,20 mm fz 0,070 mm Stähle bis 850 N/mm² 230 Stähle bis 1000 N/mm² 140 Gusseisenwerkstoffe 160

Walzenstirnfräser, Typ NR, schruppverzahnt, TiAlN-beschichtet Ausführung: Profilhinterschliffen, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø x Breite d1 x b1 50 x 36 mm Bohrung d2 H7 22 mm Zähnezahl 8 fz 0,077 mm Stähle bis 850 N/mm² 51 Stähle bis 1000 N/mm² 44 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 19 Ti, Ti-Leg . und Sonderstähle 4 Kupfer, Messing, Bronzen 50
