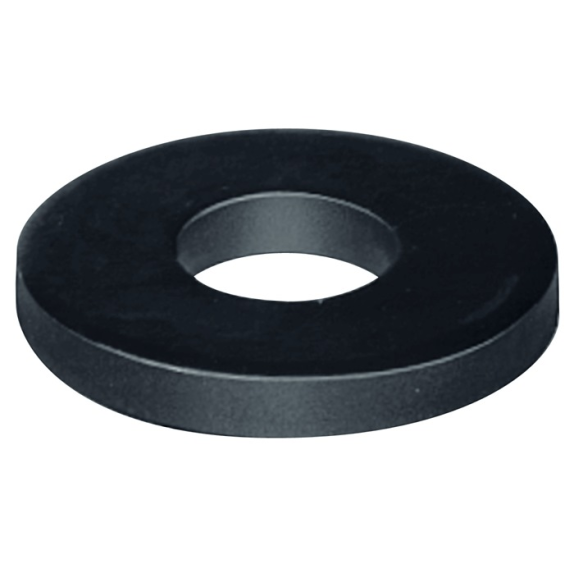

U-Scheibe DIN 6340 f.Schrauben M6 Bohrungs-D.6,4mm

Kugelscheibe DIN 6319C f.Schrauben M8 Bohrungs-D.8,4mm AMF Form C · einsatzgehärtet und phosphatiertWeitere technische Eigenschaften:· H2: 3,2mm· R: 12mm· D3: 17mm· D1: 8,4mm

Kugelscheibe DIN 6319C f.Schrauben M12 Bohrungs-D.13mm AMF Form C · einsatzgehärtet und phosphatiertWeitere technische Eigenschaften:· H2: 4,6mm· R: 17mm· D3: 24mm· D1: 13mm

Kegelpfanne DIN 6319D f.Schrauben M12 Bohrungs-D.14,2mm Kegelwinkel 120Grad AMF Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 24mm· D2: 14,2mm· Kegelwinkel: 120°· Schraubenkraft max.: 38kN· H3: 5mm

Kegelpfanne DIN 6319G f.Schrauben M10 Bohrungs-D.12mm Kegelwinkel 120Grad AMF gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung:Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen . Die Paarung von Kugelscheiben bzw . Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3°Weitere technische Eigenschaften:· D4: 30mm· D2: 12mm· Kegelwinkel: 120°· H3: 5mm

Kugelscheibe DIN 6319C f.Schrauben M16 Bohrungs-D.17mm AMF Form C · einsatzgehärtet und phosphatiertWeitere technische Eigenschaften:· H2: 5,3mm· R: 22mm· D3: 30mm· D1: 17mm

Kegelpfanne DIN 6319D f.Schrauben M14 Bohrungs-D.16,5mm Kegelwinkel 120Grad AMF Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 28mm· D2: 16,5mm· Kegelwinkel: 120°· Schraubenkraft max.: 53kN· H3: 5,6mm

Kegelpfanne DIN 6319G f.Schrauben M12 Bohrungs-D.14,2mm Kegelwinkel 120Grad AMF gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung:Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen . Die Paarung von Kugelscheiben bzw . Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3°Weitere technische Eigenschaften:· D4: 36mm· D2: 14,2mm· Kegelwinkel: 120°· H3: 6mm

Kegelpfanne DIN 6319D f.Schrauben M16 Bohrungs-D.19mm Kegelwinkel 120Grad AMF Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 30mm· D2: 19mm· Kegelwinkel: 120°· Schraubenkraft max.: 73kN· H3: 6,2mm

U-Scheibe DIN 6340 f.Schrauben M20 Bohrungs-D.21mm AMF vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 6mm· D2: 50mm· D1: 21mm

Kegelpfanne DIN 6319G f.Schrauben M14 Bohrungs-D.16,5mm Kegelwinkel 120Grad AMF gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung:Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen . Die Paarung von Kugelscheiben bzw . Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3°Weitere technische Eigenschaften:· D4: 40mm· D2: 16,5mm· Kegelwinkel: 120°· H3: 6mm

Kegelpfanne DIN 6319D f.Schrauben M20 Bohrungs-D.23,2mm Kegelwinkel 120Grad AMF Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 36mm· D2: 23,2mm· Kegelwinkel: 120°· Schraubenkraft max.: 117kN· H3: 7,5mm

U-Scheibe DIN 6340 f.Schrauben M24 Bohrungs-D.25mm AMF vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 8mm· D2: 60mm· D1: 25mm

Kegelpfanne DIN 6319G f.Schrauben M20 Bohrungs-D.23,2mm Kegelwinkel 120Grad AMF gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung:Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen . Die Paarung von Kugelscheiben bzw . Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3°Weitere technische Eigenschaften:· D4: 50mm· D2: 23,2mm· Kegelwinkel: 120°· H3: 8mm

Kegelpfanne DIN 6319D f.Schrauben M24 Bohrungs-D.28mm Kegelwinkel 120Grad AMF Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 44mm· D2: 28mm· Kegelwinkel: 120°· Schraubenkraft max.: 168kN· H3: 9,5mm
