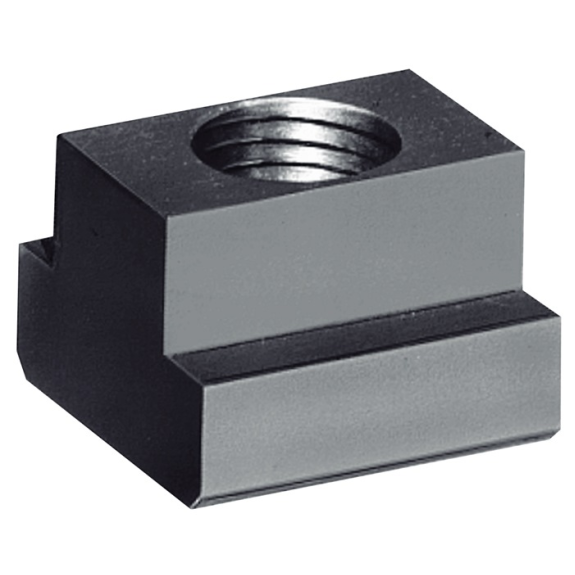

T-Nutenstein DIN 508 T-Nut 22mm M20

T-Nutenstein Nr.508R T-Nut 8mm Rohling AMF Rohling · Vergütungsstahl 0,35 - 0,45 % C · Wärmebehandlung zur Erzielung der Festigkeitsklasse 10 entsprechend 22-32 HRC · Härten: 880 °C - 45 Minuten, abschrecken in Öl von 75 °C · Anlassen: 550 °C - 2 Stunden · mit diesen Rohlingen können "Muttern für T-Nuten" mit abnormalem Gewinde wirtschaftlich hergestellt werdenWeitere technische Eigenschaften:· A: 7,7mm· K: 6mm· E: 13mm· H: 10mm

T-Nutenstein Nr.508R T-Nut 12mm Rohling AMF Rohling · Vergütungsstahl 0,35 - 0,45 % C · Wärmebehandlung zur Erzielung der Festigkeitsklasse 10 entsprechend 22-32 HRC · Härten: 880 °C - 45 Minuten, abschrecken in Öl von 75 °C · Anlassen: 550 °C - 2 Stunden · mit diesen Rohlingen können "Muttern für T-Nuten" mit abnormalem Gewinde wirtschaftlich hergestellt werdenWeitere technische Eigenschaften:· A: 11,7mm· K: 7mm· E: 18mm· H: 14mm

T-Nutenstein DIN 508 T-Nut 12mm M10 AMF vergütet · Festigkeitsklasse 10 · volle Belastbarkeit der Mutter für T-Nute kann nur erreicht werden, wenn die Verschraubung über die gesamte Gewindelänge vorgenommen wirdWeitere technische Eigenschaften:· A: 11,7mm· D: M10· K: 7mm· E: 18mm· H: 14mm

T-Nutenstein Nr.508R T-Nut 18mm Rohling AMF Rohling · Vergütungsstahl 0,35 - 0,45 % C · Wärmebehandlung zur Erzielung der Festigkeitsklasse 10 entsprechend 22-32 HRC · Härten: 880 °C - 45 Minuten, abschrecken in Öl von 75 °C · Anlassen: 550 °C - 2 Stunden · mit diesen Rohlingen können "Muttern für T-Nuten" mit abnormalem Gewinde wirtschaftlich hergestellt werdenWeitere technische Eigenschaften:· A: 17,7mm· K: 10mm· E: 28mm· H: 20mm

T-Nutenstein Nr.508L T-Nut 12mm M10 lang AMF lang · vergütet · Festigkeitsklasse 10 · schont die Tischnuten an PräzisionsmaschinenWeitere technische Eigenschaften:· A: 11,7mm· D: M10· L: 36mm· K: 7mm· E: 18mm· H: 14mm

T-Nutenstein Nr.510 T-Nut 10mm M8 rhombisch AMF rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile:Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden . Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubtWeitere technische Eigenschaften:· A: 9,7mm· D: M8· K: 6mm· E: 15mm· H: 12mm

T-Nutenstein Nr.510 T-Nut 12mm M10 rhombisch AMF rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile:Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden . Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubtWeitere technische Eigenschaften:· A: 11,7mm· D: M10· K: 7mm· E: 18mm· H: 14mm

T-Nutenstein Nr.508L T-Nut 16mm M14 lang AMF lang · vergütet · Festigkeitsklasse 10 · schont die Tischnuten an PräzisionsmaschinenWeitere technische Eigenschaften:· A: 15,7mm· D: M14· L: 50mm· K: 9mm· E: 25mm· H: 18mm

T-Nutenstein Nr.510 T-Nut 14mm M12 rhombisch AMF rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile:Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden . Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubtWeitere technische Eigenschaften:· A: 13,7mm· D: M12· K: 8mm· E: 22mm· H: 16mm

T-Nutenstein DIN 508 T-Nut 28mm M24 AMF vergütet · Festigkeitsklasse 10 · volle Belastbarkeit der Mutter für T-Nute kann nur erreicht werden, wenn die Verschraubung über die gesamte Gewindelänge vorgenommen wirdWeitere technische Eigenschaften:· A: 27,7mm· D: M24· K: 18mm· E: 44mm· H: 36mm

T-Nutenstein Nr.510 T-Nut 22mm M20 rhombisch AMF rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile:Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden . Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubtWeitere technische Eigenschaften:· A: 21,7mm· D: M20· K: 14mm· E: 35mm· H: 28mm

Nutenstein, fest Stahl C 15 Einsatzgehärtet, geschliffen Toleranzhaltig, auf Umschlag genau geschliffen Paarweise in die genormte, 20 mm breite Richtnute von Schraubstöcken oder Vorrichtungen einschrauben Durch Wechseln der Nutensteine kann auf Maschinen mit verschiedenen Nutenbreiten gearbeitet werden

Nutenstein NTS Nennmaß der Nut 12/20mm z.Festmontage Sz.RÖHM zur Festmontage · gehärtet und geschliffenWeitere technische Eigenschaften:· Einsatzempfehlung: zur Festmontage

Nutenstein NTS Nennmaß der Nut 16/20mm z.Festmontage Sz.RÖHM zur Festmontage · gehärtet und geschliffenWeitere technische Eigenschaften:· Einsatzempfehlung: zur Festmontage
