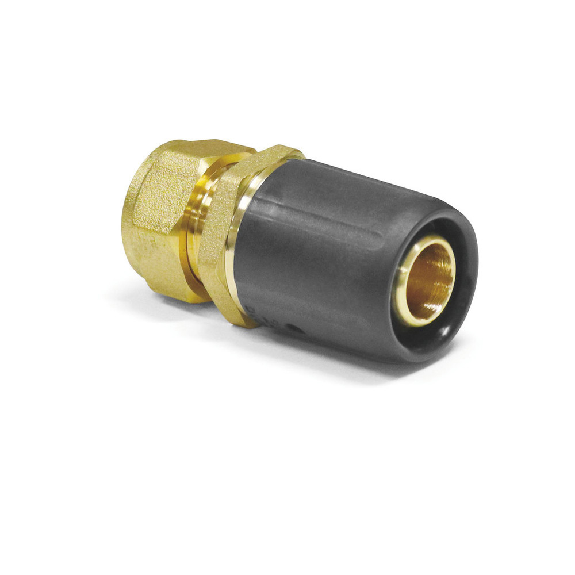

STECKFIT Steckfitting Übergang Kupferrohr Klemmverschraubung, Größe 20x2, Abgang 22 mm
Sichere Zahlung
oder per Banküberweisung
Lieferinformationen
82 Artikel auf Lager
Standardlieferung zwischen dem 26.10. und 28.10.
Verkauft und versandt von
Einfach das Rohr rechtwinklig schneiden, mit unseren Kalibrierer Artikel-Nr.: 03-0001, kalibrieren und einstecken .
Schnelle und sichere Montage für Ihre Leitungen.Eigenschaften Details SANPRO STECKFITStrömungstechnisch optimierte und größtmögliche Durchgangsquerschnitte mit so gut wie keinen Durchflussgeräuschen .
Sehr gute Widerstandswerte (Zeta) für sehr wenig Druckverlust.Zwei vorhandene Kontrollfenster zur Prüfung der korrekten Einstecktiefe des Mehrschichtverbundrohrs.Durch perfekte Form- und Maßabstimmung des Fittings ist nach erfolgter Montage kein Lösen des Rohres aus der Steckverbindung möglich.Die automatische Abdichtung mit einer EPDM-Keildichtung sorgt für dauerhafte Dichtheit durch großen Sicherheitspuffer.Unverlierbare Kunststoff-Außenhülse aus Hochleistungskunststoff PA6 mit optimiertem Sichtfenster zur Kontrolle der Mindest-Rohreinstecktiefe im Fitting.Weitere Daten:Maximale mögliche 95°C Betriebstemperatur (100°C Spitzentemperatur) für z .
B .
thermische Desinfektion und 10 bar Betriebsdruck.Fitting Grundkörper aus solidem Messing (CUZn40Pb2) und Presshülse aus schlagfestem Hochsicherheitskunststoff PA6 gefertigt.Bitte verwenden Sie zum Kalibrieren ausschließlich unser Kalibrierer 03-0001 .
Andere Kalibrierer sind nicht zugelassen .
DVGW geprüft und zugelassen für TrinkwasserleitungenßA geprüft und zugelassen für ßsterreichHergestellt nach EN ISO 21003Verarbeitung und Montage für SANPRO STECKFIT Fittings:Das Rohr wird mit Hilfe einer Rohrschere oder dem Rohrabschneider auf die gewünschte Länge zugeschnitten.Bitte achten Sie darauf, dass die Querschnittsfläche des Schnittes im rechten Winkel zum Rohr steht.Vermeiden Sie schräge Schnitte .
Hand- und Stichsägen oder stumpfe Werkzeuge sind nicht geeignet zum fachgerechten Ablängen.Anschließend müssen die Rohrenden kalibriert und entgratet werden .
Hierzu wird das passende Kombiwerkzeug, Kalibrierer oder Entgrater, bis zum Anschlag in das Rohr eingeführt.Durch Drehen des Kalibrierers / Entgraters wird das Rohr nun entgratet.Die Drehbewegung erzeugt auf der Rohrinnenseite eine Fase, welche später das Einführen des Fittings erleichtert .
Gleichzeitig schützt dies den O-Ring vor Beschädigungen.ACHTUNG: Zur Kalibrierung ist ausschließlich unser SANPRO 3-Finger Kalibrierer, Art.-Nr.: 03-0001, geeignet.Zur Montage des Fittings führen Sie diesen nun mit angemessenem Druck in axialer Richtung auf das Rohrende.Durch einen inneren Anschlag und die Kontrollfenster in der Presshülse ist die korrekte Einstecktiefe des Verbundrohres zu erkennen .
Bitte verzichten Sie auf zusätzliche Hilfsstoffe.Ein Biegen des Mehrschichtverbundrohres ist nicht unmittelbar nach dem Fitting möglich .
Bitte achten Sie auf einen Abstand von mindestens 5x dem Außendurchmesser zu Steckverbindungen.Bitte prüfen Sie jede Steckverbindung auf festen Sitz .
Das Rohr darf nicht mehr heraus zu ziehen sein und muss die beiden Kontrollfenster vollständig ausfüllen.Nach Abschluss aller Arbeiten ist unbedingt eine Druck- und Dichtheitsprüfung nach DIN-----------------------------Auswahlkriterien:Größe: 20x2 Abgang: 22 mm-----------------------------Technische Daten:Gewicht: 1,41 kgArt.-Nummer: 95214-4251894416590Shop-Nummer: 197072
Eigenschaften
- DirectIndustry-Referenz
- 0018474600
- EAN
- 4251894416590
Beschreibung
Einfach das Rohr rechtwinklig schneiden, mit unseren Kalibrierer Artikel-Nr.: 03-0001, kalibrieren und einstecken .
Schnelle und sichere Montage für Ihre Leitungen.Eigenschaften Details SANPRO STECKFITStrömungstechnisch optimierte und größtmögliche Durchgangsquerschnitte mit so gut wie keinen Durchflussgeräuschen .
Sehr gute Widerstandswerte (Zeta) für sehr wenig Druckverlust.Zwei vorhandene Kontrollfenster zur Prüfung der korrekten Einstecktiefe des Mehrschichtverbundrohrs.Durch perfekte Form- und Maßabstimmung des Fittings ist nach erfolgter Montage kein Lösen des Rohres aus der Steckverbindung möglich.Die automatische Abdichtung mit einer EPDM-Keildichtung sorgt für dauerhafte Dichtheit durch großen Sicherheitspuffer.Unverlierbare Kunststoff-Außenhülse aus Hochleistungskunststoff PA6 mit optimiertem Sichtfenster zur Kontrolle der Mindest-Rohreinstecktiefe im Fitting.Weitere Daten:Maximale mögliche 95°C Betriebstemperatur (100°C Spitzentemperatur) für z .
B .
thermische Desinfektion und 10 bar Betriebsdruck.Fitting Grundkörper aus solidem Messing (CUZn40Pb2) und Presshülse aus schlagfestem Hochsicherheitskunststoff PA6 gefertigt.Bitte verwenden Sie zum Kalibrieren ausschließlich unser Kalibrierer 03-0001 .
Andere Kalibrierer sind nicht zugelassen .
DVGW geprüft und zugelassen für TrinkwasserleitungenßA geprüft und zugelassen für ßsterreichHergestellt nach EN ISO 21003Verarbeitung und Montage für SANPRO STECKFIT Fittings:Das Rohr wird mit Hilfe einer Rohrschere oder dem Rohrabschneider auf die gewünschte Länge zugeschnitten.Bitte achten Sie darauf, dass die Querschnittsfläche des Schnittes im rechten Winkel zum Rohr steht.Vermeiden Sie schräge Schnitte .
Hand- und Stichsägen oder stumpfe Werkzeuge sind nicht geeignet zum fachgerechten Ablängen.Anschließend müssen die Rohrenden kalibriert und entgratet werden .
Hierzu wird das passende Kombiwerkzeug, Kalibrierer oder Entgrater, bis zum Anschlag in das Rohr eingeführt.Durch Drehen des Kalibrierers / Entgraters wird das Rohr nun entgratet.Die Drehbewegung erzeugt auf der Rohrinnenseite eine Fase, welche später das Einführen des Fittings erleichtert .
Gleichzeitig schützt dies den O-Ring vor Beschädigungen.ACHTUNG: Zur Kalibrierung ist ausschließlich unser SANPRO 3-Finger Kalibrierer, Art.-Nr.: 03-0001, geeignet.Zur Montage des Fittings führen Sie diesen nun mit angemessenem Druck in axialer Richtung auf das Rohrende.Durch einen inneren Anschlag und die Kontrollfenster in der Presshülse ist die korrekte Einstecktiefe des Verbundrohres zu erkennen .
Bitte verzichten Sie auf zusätzliche Hilfsstoffe.Ein Biegen des Mehrschichtverbundrohres ist nicht unmittelbar nach dem Fitting möglich .
Bitte achten Sie auf einen Abstand von mindestens 5x dem Außendurchmesser zu Steckverbindungen.Bitte prüfen Sie jede Steckverbindung auf festen Sitz .
Das Rohr darf nicht mehr heraus zu ziehen sein und muss die beiden Kontrollfenster vollständig ausfüllen.Nach Abschluss aller Arbeiten ist unbedingt eine Druck- und Dichtheitsprüfung nach DIN-----------------------------Auswahlkriterien:Größe: 20x2 Abgang: 22 mm-----------------------------Technische Daten:Gewicht: 1,41 kgArt.-Nummer: 95214-4251894416590Shop-Nummer: 197072
