Spannunterlage-Satz vom 22-208mm Höhe

Parallelunterlagen-Paar, Nr . 6348 Einsatzgehärtet, paarweise feingeschliffen Planparallel und winkelgerecht bearbeitet Toleranz für H und B = 0,01 mm Toleranz für L ± 0,5 Härte: 600-700 HV10 . Länge 100 mm Breite 5 mm Höhe 18 mm Paartoleranz 0,01 mm Nennmaßtoleranz 0,5 mm

Parallelunterlagen-Paar, Nr . 6348 Einsatzgehärtet, paarweise feingeschliffen Planparallel und winkelgerecht bearbeitet Toleranz für H und B = 0,01 mm Toleranz für L ± 0,5 Härte: 600-700 HV10 . Länge 100 mm Breite 6 mm Höhe 19 mm Paartoleranz 0,01 mm Nennmaßtoleranz 0,5 mm

Parallelunterlagen-Paar, Nr . 6348 Einsatzgehärtet, paarweise feingeschliffen Planparallel und winkelgerecht bearbeitet Toleranz für H und B = 0,01 mm Toleranz für L ± 0,5 Härte: 600-700 HV10 . Länge 125 mm Breite 12 mm Höhe 40 mm Paartoleranz 0,01 mm Nennmaßtoleranz 0,5 mm

Parallelunterlagen-Paar, Nr . 6348 Einsatzgehärtet, paarweise feingeschliffen Planparallel und winkelgerecht bearbeitet Toleranz für H und B = 0,01 mm Toleranz für L ± 0,5 Härte: 600-700 HV10 . Länge 150 mm Breite 8 mm Höhe 26 mm Paartoleranz 0,01 mm Nennmaßtoleranz 0,5 mm

Parallelunterlagen-Paar, Nr . 6348 Einsatzgehärtet, paarweise feingeschliffen Planparallel und winkelgerecht bearbeitet Toleranz für H und B = 0,01 mm Toleranz für L ± 0,5 Härte: 600-700 HV10 . Länge 150 mm Breite 10 mm Höhe 33 mm Paartoleranz 0,01 mm Nennmaßtoleranz 0,5 mm

Parallelunterlagen-Paar, Nr . 6348 Einsatzgehärtet, paarweise feingeschliffen Planparallel und winkelgerecht bearbeitet Toleranz für H und B = 0,01 mm Toleranz für L ± 0,5 Härte: 600-700 HV10 . Länge 150 mm Breite 12 mm Höhe 40 mm Paartoleranz 0,01 mm Nennmaßtoleranz 0,5 mm

Parallelunterlagen-Paar, Nr . 6348 Einsatzgehärtet, paarweise feingeschliffen Planparallel und winkelgerecht bearbeitet Toleranz für H und B = 0,01 mm Toleranz für L ± 0,5 Härte: 600-700 HV10 . Länge 150 mm Breite 14 mm Höhe 42 mm Paartoleranz 0,01 mm Nennmaßtoleranz 0,5 mm

Parallelanschlag-Paar, Nr . 6350 Einsatzgehärtet und in der Höhe paarweise nach Paartoleranz IT 5 geschliffen Absolutes Maß nach DIN 7168 mittel Für kleinere bis mittlere Maschinen Dicke auf die Maschinen-Nuten mit Toleranz H 8 abgestimmt Als Parallel-Unterlagen für Maschinen-Nuten verwendbar . Länge 100 mm Breite 12 mm Höhe 40 mm Paartoleranz 0,011 IT5 mm Nennmaßtoleranz 0,3 DIN 7168 mm Toleranz h7 0,018 mm

Parallelanschlag-Paar, Nr . 6350 Einsatzgehärtet und in der Höhe paarweise nach Paartoleranz IT 5 geschliffen Absolutes Maß nach DIN 7168 mittel Für kleinere bis mittlere Maschinen Dicke auf die Maschinen-Nuten mit Toleranz H 8 abgestimmt Als Parallel-Unterlagen für Maschinen-Nuten verwendbar . Länge 160 mm Breite 16 mm Höhe 50 mm Paartoleranz 0,011 IT5 mm Nennmaßtoleranz 0,3 DIN 7168 mm Toleranz h7 0,018 mm

Parallelunterlagen-Satz im Holzständer, Präzision Ausführung: Einsatzgehärtet (Härte 600700 HV10) und paarweise fein geschliffen . Planparallel und winkelgerecht bearbeitet . Paartoleranz ±0,01 mm . Lieferung im Holzständer . Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet und gewährleisten so eine parallele Aufspannung . Auflagenhöhe 224 mm in 1-mm-Stufung . Die fehlenden Abmessungen können durch Zusammenlegen erreicht werden . Satzinhalt je 1 Paar b x h mm: 2 x 5; 2 x 10; 2 x 15; 2 x 20; 3 x 6; 3 x 11; 3 x 16; 3 x 21; 4 x 7; 4 x 12; 4 x 17; 4 x 22; 5 x 8; 5 x 13; 5 x 18; 5 x 23; 6 x 9; 6 x 14; 6 x 19; 6 x 24 . Länge 100 mm Auflagenhöhe 224 (1-mm-Stufung) mm

Parallelanschlag-Paar, Nr . 6350 Einsatzgehärtet und in der Höhe paarweise nach Paartoleranz IT 5 geschliffen Absolutes Maß nach DIN 7168 mittel Für kleinere bis mittlere Maschinen Dicke auf die Maschinen-Nuten mit Toleranz H 8 abgestimmt Als Parallel-Unterlagen für Maschinen-Nuten verwendbar . Länge 160 mm Breite 22 mm Höhe 80 mm Paartoleranz 0,013 IT5 mm Nennmaßtoleranz 0,3 DIN 7168 mm Toleranz h7 0,021 mm

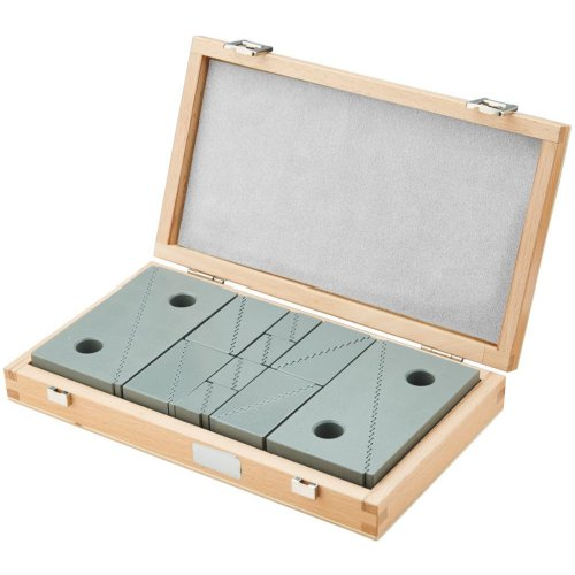

Parallelunterlagen-Satz im Holzkasten Ausführung: Nennmaße nach ISO 2768 m . Einsatzgehärtet und paarweise geschliffen . Paartoleranz für h = 0,01 . Lieferung im Holzetui, mit abnehmbarem Klappdeckel . Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet . Sie verringern die Aufspannzeiten und reduzieren somit die Werkstückkosten . Satzinhalt je 1 Paar b x h mm: 14 x 10; 16 x 10; 18 x 10; 20 x 10; 22 x 10; 24 x 10; 26 x 10; 28 x 10; 30 x 10; 32 x 10; 35 x 10; 40 x 10; 45 x 10; 50 x 10 . Länge 150 mm

Parallelunterlagen-Satz im Holzständer, Super-Präzision Ausführung: Einsatzgehärtet (Härte 600700 HV10) und paarweise fein geschliffen . Planparallel und winkelgerecht bearbeitet . Paartoleranz ±0,01 mm . Lieferung im Holzständer . Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet und gewährleisten so eine parallele Aufspannung . Auflagehöhe 842 mm in 1-mm-Stufung (außer 9 mm) . Die fehlenden Abmessungen können durch Zusammenlegen erreicht werden . Satzinhalt je 1 Paar b x h mm: 8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23; 10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35; 12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42 . Länge 125 mm

Parallelunterlagen-Satz im Holzständer, Super-Präzision Ausführung: Einsatzgehärtet (Härte 600700 HV10) und paarweise fein geschliffen . Planparallel und winkelgerecht bearbeitet . Paartoleranz ±0,01 mm . Lieferung im Holzständer . Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet und gewährleisten so eine parallele Aufspannung . Auflagehöhe 842 mm in 1-mm-Stufung (außer 9 mm) . Die fehlenden Abmessungen können durch Zusammenlegen erreicht werden . Satzinhalt je 1 Paar b x h mm: 8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23; 10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35; 12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42 . Länge 150 mm
