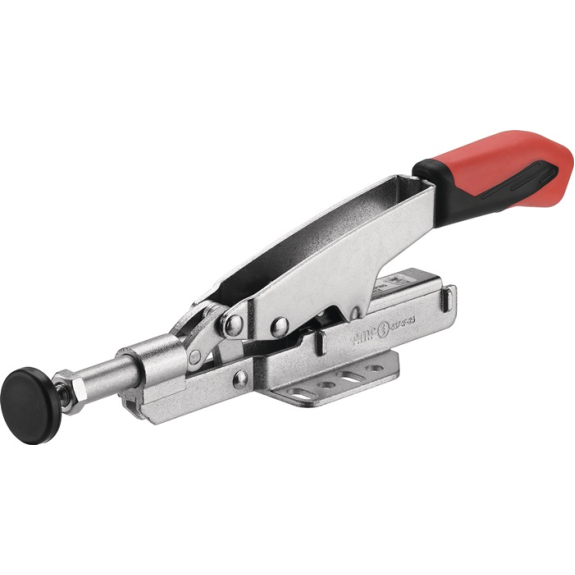

Schubstangenspanner Nr.6874F Gr.15 waagrechter Fuß

Waagrechtspanner Nr.6830 Gr.1 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 5mm· C: 13-14,5mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: -3mm· L1: 120mm· HW max.: 2,5mm· H1: 30mm· F1: 0,8kN· H2: 49mm· Gesamthöhe: 30mm· a*: 90°· Bauart: waagrechter Fuß· I: 10mm· F2: 1,1kN· F: 8mm· B: 42mm· P: 34mm· K: 5,5mm· E: 18,7mm· M: 18-21,5mm· H: 19mm· N: 34mm· Gesamtlänge: 119mm

Senkrechtspanner Nr.6802 Gr.2 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· A: 6mm· C: 20mm· D: 5,5mm· a: 105°· L1: 78mm· H1: 144,5mm· F1: 0,8kN· L: 12,5mm· O: 5mm· Bohrungs-Ø: 5,5 mm· a*: 60°· I: 12mm· F2: 1,2kN· F: 11mm· B: 52mm· P: 32mm· K: 6mm· E: 25mm· H: 38mm· Spannweite: 25 mm

Senkrechtspanner Nr.6800 Gr.3 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 20mm· D: 7,5mm· a: 105°· L2: 112mm· HW min.: 2mm· L1: 112mm· F1: 1,2kN· L: -mm· a*: 60°· F: 19mm· P: 35mm· K: 7,5mm· A: 8mm· HW max.: 11mm· H1: 186mm· M1: -· Bohrungs-Ø: 7,5 mm· I: 18mm· F2: 2,5kN· B: 79mm· E: 37mm· M: 32,5mm· H: 33mm· N: 46mm· Spannweite: 37 mm

Waagrechtspanner Nr.6830 Gr.3 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 25,7mm· D: 6,5mm· Andrückschraube: M8 x 45· HW min.: -2mm· L1: 206mm· F1: 1,8kN· Gesamthöhe: 48mm· L: 13mm· a*: 90°· Bauart: waagrechter Fuß· F: 14mm· P: 50mm· K: 7mm· A: 8mm· HW max.: 9mm· H1: 48,5mm· H2: 86mm· M1: 31,6mm· I: 15mm· F2: 2,5kN· B: 73mm· E: 38mm· M: 22-31,8mm· H: 32mm· N: 45,5mm· Gesamtlänge: 206mm· D1: 5,1mm

Waagrechtspanner Nr.6830NI Gr.1 waagrechter Fuß AMF VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr . 6890NI · auch für die Lebensmittelindustrie geeignetWeitere technische Eigenschaften:· A: 5mm· C: 13,3-14,7mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: -4mm· L1: 120mm· HW max.: 2mm· H1: 30mm· F1: 0,8kN· H2: 49mm· L: -mm· M1: -· a*: 90°· Material: Edelstahl· Bauart: waagrechter Fuß· I: 10mm· F2: 1,1kN· F: 8mm· B: 42mm· P: 34mm· K: 5,5mm· E: 18,6mm· M: 18-21,5mm· H: 19mm· N: 34mm· D1: -mm

Schubstangenspanner Nr.6841 Gr.3 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 12mm· D: 6,5mm· M max.: 42,5mm· M min.: 29,5mm· L2: 22mm· M2: M20x1,5mm· L1: 140mm· H1: 108mm· F1: 2,5kN· Gesamthöhe: 110mm· B max.: 69mm· Bohrungs-Ø: 6,5 mm· F2: 2,5kN· B min.: 37mm· P: 30mm· K: 13mm· E: 30mm· H: 25mm· N: 60mm· Gesamtlänge: 140mm

Schubstangenspanner Nr.6844 Gr.5 kurz AMF kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.Weitere technische Eigenschaften:· A: 16mm· L2: 24mm· M2: M24x1,5mm· HW min.: 30mm· L1: 175mm· HW max.: 50mm· H1: 149mm· F1: 4kN· Gesamthöhe: 148mm· F2: 4kN· B: 92mm· L3: 139mm· E: 45mm· M: M12mm· N: 49mm

Schubstangenspanner Nr.6840 Gr.5-M27 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 16mm· L2: 25mm· M2: M27x2mm· HW min.: 30mm· L1: 171,5mm· HW max.: 50mm· H1: 99mm· F1: 4,5kN· B max.: 66,5mm· F2: 4,5kN· B min.: 26,5mm· L3: 158mm· E: 50mm· N: 34,5mm

Senkrechtspanner Nr.6800 Gr.6 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 50,5mm· D: 13mm· a: 140°· L2: 206mm· HW min.: -2,5mm· L1: 231mm· F1: 3,4kN· L: -mm· a*: 60°· F: 28mm· P: 90mm· K: 24,5mm· A: 14mm· HW max.: 55mm· H1: 333mm· M1: -· Bohrungs-Ø: 13 mm· I: 30mm· F2: 5,5kN· B: 165,5mm· E: 89mm· M: 67,5-72,5mm· H: 81mm· N: 100mm· Spannweite: 89 mm

Schubstangenspanner Nr.6842 Gr.7 schwer,Druck-/Zugspanner AMF schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter AndrückschraubeWeitere technische Eigenschaften:· A: 22mm· C: 70mm· D: 11mm· M max.: 65mm· M min.: 57mm· L1: 218mm· H1: 179mm· F1: 25kN· Gesamthöhe: 180mm· B max.: 105mm· Bohrungs-Ø: 11 mm· F2: 25kN· B min.: 59mm· P: 158mm· Eigenschaft: schwer, Druck-/Zugspanner· K: 45mm· E: 50mm· H: 55mm· N: 93mm· Gesamtlänge: 218mm

Maschinentischspanner Spann-H.240mm A.140mm Schienenquerschnitt 30x15mm BESSEY Gleitbügel und Schiene aus glanzverzinktem Vergütungsstahl · Spannhebel kunststoffbeschichtet · der Spanner wird mit Hilfe eines T-Nutensteines und einer Innensechskantschraube auf dem Maschinentisch befestigt (nicht im Lieferumfang enthalten)

Schubstangenspanner Nr.6873 Gr.15 Winkelfuß AMF variabel · mit Winkelfuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannweiten · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Endeautomatischer Höhenausgleich S:Größe 15 = 8 mmGröße 25 = 13 mmmaximaler Höhenausgleich:Größe 15 = 25 mmGröße 25 = 35 mmWeitere technische Eigenschaften:· A: 8,5mm· C: 20-26mm· D: 5,6mm· HW min.: 12mm· L1: 167mm· HW max.: 29mm· H1: 91mm· F1: 2kN· H2: 173mm· Bohrungs-Ø: 5,6 mm· I: M6· B: 42-51mm· P: 38mm· K: 7,1mm· M: 25,4mm· H: 66mm· N: 45mm· D1: 5,6mm

Schubstangenspanner Nr.6873 Gr.25 Winkelfuß AMF variabel · mit Winkelfuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannweiten · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Endeautomatischer Höhenausgleich S:Größe 15 = 8 mmGröße 25 = 13 mmmaximaler Höhenausgleich:Größe 15 = 25 mmGröße 25 = 35 mmWeitere technische Eigenschaften:· A: 11,8mm· C: 20,4-30,4mm· D: 6,5mm· HW min.: 17mm· L1: 236mm· HW max.: 39mm· H1: 119mm· F1: 3kN· H2: 244mm· Bohrungs-Ø: 6,5 mm· I: M8· B: 58-83mm· P: 51mm· K: 10,6mm· M: 38,1mm· H: 84mm· N: 57mm· D1: 6,5mm

Waagrechtspanner Nr.6872 Gr.50 senkrechter Fuß AMF variabel · mit offenem Haltearm und senkrechtem Fuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Endeautomatischer Höhenausgleich S:Größe 20 = 20 mmGröße 50 = 35 mmmaximaler Höhenausgleich:Größe 20 = 35 mmGröße 50 = 40 mmWeitere technische Eigenschaften:· A: 8,4mm· C: 38mm· D: 6,5mm· Andrückschraube: M8 x 39· HW min.: 27,5mm· L1: 243mm· HW max.: 27,5mm· H1: 94,5mm· F1: 3kN· H2: 158mm· L: 19mm· O: 4mm· M1: 49mm· Bauart: senkrechter Fuß· I: 13mm· F: 50mm· B: 106,5mm· P: 55mm· K: 8,5mm· E: 35mm· M: 45-49mm· H: 59mm· N: 21mm· D1: 6,5mm
