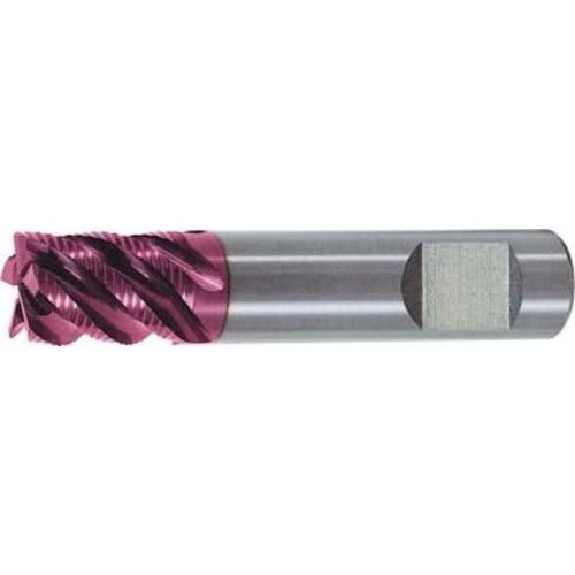

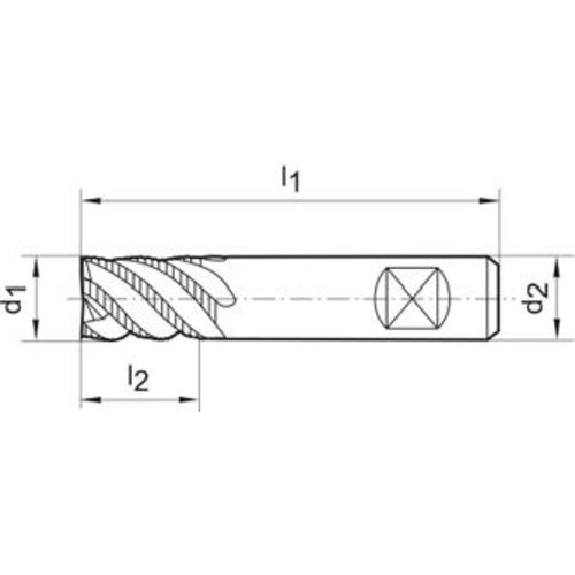

Schruppfräser WN VHM TiALN 6,0mm HB Z 4 K HR

Einzahnfräser, HSS Co5, blank Ausführung: Nach Werksnorm, 30° . Anwendung: Einsetzbar zum Stirnfräsen . Am Außen-Ø schneidend, zum Ausfräsen von Schlitzen und Nuten an Fenstern, Türen und anderen Profilen aus Aluminium und Kunststoff . Für Kopierfräsmaschinen, z . B . Elu, Haffner, Rotox, Striffler, Wegoma etc . Zum umfangs- und stirnseitigen Fräsen. . Ø d1 j16 3 mm Schneidenlänge l2 12 mm Schaft-Ø d2 h8 8 mm fz 0,055 mm Al, Al- und Mg-Leg . 220

Langlochfräser (Bohrnutenfräser), 3 Schneiden, Typ N, 30°, DIN 844-K, HSS Co8, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten, Ø-Toleranz e8 für Passung P9 sowie zum Umfangsfräsen. . Ø d1 = e8 3,0 mm Schneidenlänge l2 8 mm Schaft-Ø d2 = h6 6 mm fz 0,006 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 100

VHM-Schaftfräser, 2 Schneiden, Typ N, DIN 6527, 30°, kurz, Schaft HA, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten P9 sowie für die universelle Bearbeitung . Ø d1 = h10 6 mm Schneidenlänge l2 7 mm Schaft-Ø d2 = h6 6 mm fz 0,024 mm Stähle bis 850 N/mm² 60 Stähle bis 1000 N/mm² 60 Ti, Ti-Leg . und Sonderstähle 25 Gusseisenwerkstoffe 70 Al, Al- und Mg-Leg . 180 Kupfer, Messing, Bronzen 50

VHM-Schaftfräser für die Alubearbeitung, Typ W, nach Werksnorm, 25°, TiCN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Auch zum Besäumen und Schlichtfräsen geeignet . Besonders für die Alu-Bearbeitung geeignet. . Ø d1 = h10 2 mm Radius r 0,2 mm Hals-Ø d3 1,9 mm Schneidenlänge l2 3 mm Freizone l3 6 mm Schaft-Ø d2 = h6 3 mm fz 0,015 mm Al, Al- und Mg-Leg . 163 Kupfer, Messing, Bronzen 150

Langlochfräser (Bohrnutenfräser), 3 Schneiden, Typ N, DIN 844-K, HSS-E PM, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . HSS-E PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus . Gut einsetzbar bei instabilen Schnittbedingungen . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten, Ø-Toleranz e8 für Passung P9 sowie zum Umfangsfräsen. . Ø d1 = e8 4,5 mm Schneidenlänge l2 11 mm Schaft-Ø d2 = h6 6 mm fz 0,012 mm Stähle bis 850 N/mm² 66 Stähle bis 1000 N/mm² 51 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 29 Gusseisenwerkstoffe 66

VHM-Schaftfräser, 4 Schneiden, kurz, Typ N, 30°, Schaft HB, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen sowie für die universelle Bearbeitung . Auch zum Besäumen und Schlichtfräsen verwendbar . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø d1 = h10 5 mm Schneidenlänge l2 9 mm Schaft-Ø d2 = h6 6 mm fz 0,014 mm Stähle bis 850 N/mm² 45 Stähle bis 1000 N/mm² 45 Stähle bis 1400 N/mm² 40 Stähle bis 42 HRC 40 Rost- und säurebeständige Stähle (INOX) 68 Gusseisenwerkstoffe 88 Al, Al- und Mg-Leg . 130 Kupfer, Messing, Bronzen 99

Schaftfräser, 4 Schneiden, DIN 844-L, HSS-E PM, TiAlN-beschichtet Ausführung: Typ N, DIN 844-L, 30°, mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Stirnfräsen . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich . HSS-E-PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus. . Ø d1 = k10 5 mm Schneidenlänge l2 24 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 4 fz 0,022 mm Stähle bis 850 N/mm² 66 Stähle bis 1000 N/mm² 51 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 29 Gusseisenwerkstoffe 66

Winkelfräser, DIN 1833 D, 45° Anwendung: Einsetzbar zum Fräsen von Schwalbenschwanzführungen mit einer Winkeltoleranz von alpha ± 15\'. . Ø d1 = js16 16 mm Schneidenhöhe a 45° b = js14 4,0 mm Schaft-Ø d2 = h6 12 mm Zähnezahl 6 fz 0,021 mm Stähle bis 850 N/mm² 17 Stähle bis 1000 N/mm² 12 Stähle bis 1400 N/mm² 9 Al, Al- und Mg-Leg . 95

Schruppfräser mit 3-6 Schneiden, Typ HR, kurz, HSS Co8, TiAlN-beschichtet Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø d1 = k12 5 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 3 fz 0,013 mm Stähle bis 850 N/mm² 44 Stähle bis 1000 N/mm² 36 Stähle bis 1400 N/mm² 22 Al, Al- und Mg-Leg . 125

Schruppschlichtfräser, DIN 844-K, 3 Schneiden, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangs- und Bohrfräsen. . Ø d1 = k12 6 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 6 mm fz 0,010 mm Stähle bis 850 N/mm² 44 Stähle bis 1000 N/mm² 36 Stähle bis 1400 N/mm² 22 Al, Al- und Mg-Leg . 125

VHM-Kugelfräser für die Hartbearbeitung, 2 Schneiden, kurz, Typ N, 30°, TiAlN-S-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Kopierfräsen . Der Halsfreischliff ermöglicht eine optimale Reichweite des Werkzeuges und ist somit für Anwendungen im Formenbau geeignet . Die Standzeit erhöht sich bei MMS oder Luftkühlung . Das Werkzeug kann wahlweise mit geschwenkter oder gerader Spindel eingesetzt werden . Für die HSC-Bearbeitung bis 70 HRC geeignet. . Ø d1 = h8 1,5 mm Radius r 0,75 mm Schneidenlänge l2 2,0 mm Hals-Ø d3 1,45 mm Freizone l3 4 mm Schaft-Ø d2 = h6 6 mm fz 0,034 mm Stähle bis 42 HRC 229 Stähle bis 52 HRC 229 Stähle bis 56 HRC 190 Stähle bis 60 HRC 190 Hartbearbeiten über 60 HRC 190

Halbrund-Profilfräser, konvex, hinterdreht Ausführung: HSS, DIN 856, blank, Radiustoleranz h11 . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Nuten . Hinweis: Die Fräser können mehrfach nachgeschliffen werden, ohne das Profil zu verändern. . Radius r 2,5 mm Ø d1 63 mm Breite b 5 mm Bohrung d2 H7 22 mm Zähnezahl 12 fz 0,10 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90

Halbrund-Profilfräser, konvex, hinterdreht Ausführung: HSS, DIN 856, blank, Radiustoleranz h11 . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Nuten . Hinweis: Die Fräser können mehrfach nachgeschliffen werden, ohne das Profil zu verändern. . Radius r 1,5 mm Ø d1 50 mm Breite b 3 mm Bohrung d2 H7 16 mm Zähnezahl 14 fz 0,08 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90

Halbrund-Profilfräser, konvex, hinterdreht Ausführung: HSS, DIN 856, blank, Radiustoleranz h11 . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Nuten . Hinweis: Die Fräser können mehrfach nachgeschliffen werden, ohne das Profil zu verändern. . Radius r 3,0 mm Ø d1 63 mm Breite b 6 mm Bohrung d2 H7 22 mm Zähnezahl 12 fz 0,10 mm Stähle bis 850 N/mm² 26 Stähle bis 1000 N/mm² 15 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 140 Kupfer, Messing, Bronzen 90
